Ceph Storage Cluster
System, Storage, Linux, Ceph ·1. Giới thiệu
-
Ảo hóa máy chủ và không gian lưu trữ dữ liệu lớn là hai nhu cầu cần thiết đối với các tổ chức, doanh nghiệp.
-
Có nhiều chủng loại thiết bị phần cứng vật lý được thiết kế dành riêng cho việc lưu trữ, các bạn hãy xem ví dụ ở 2 thiết bị bên dưới.

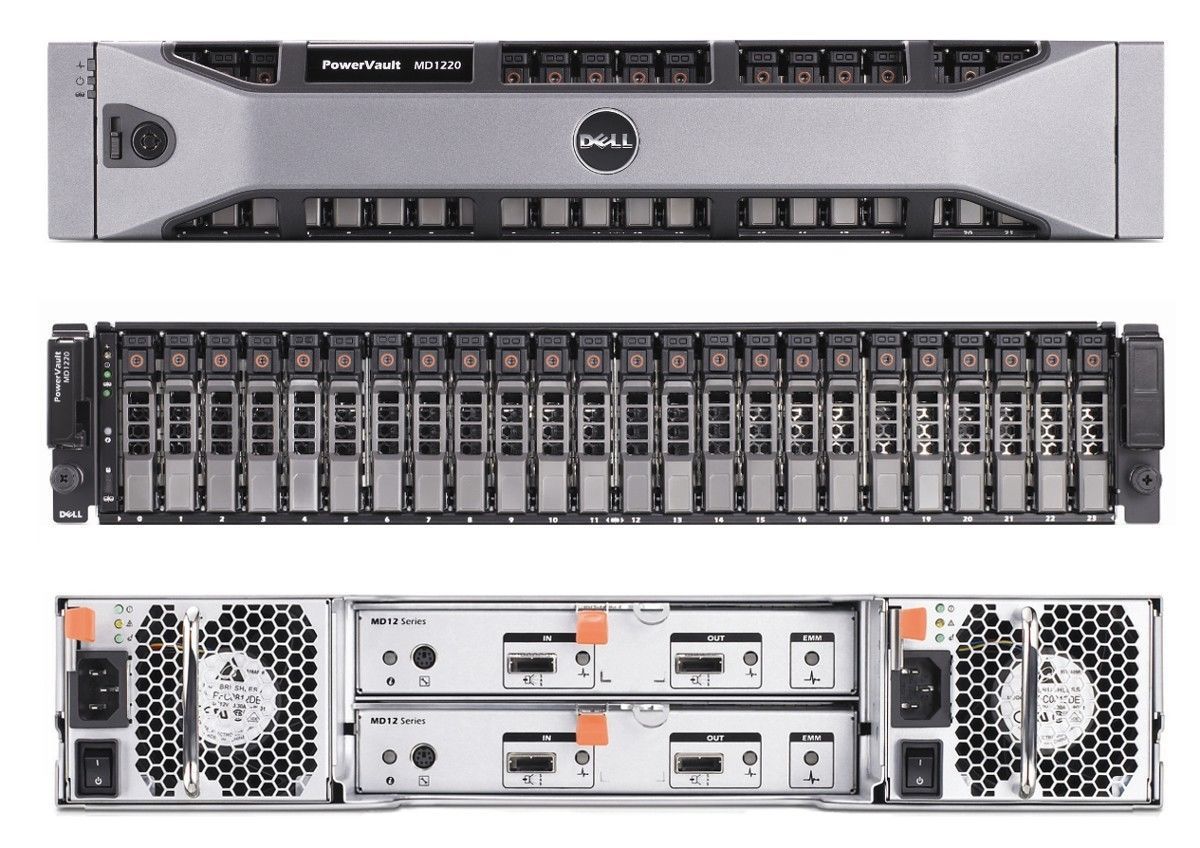

Một máy chủ storage với nhiều disk
Một thiết bị lưu trữ mạng Synology
-
Có thể thấy các thiết bị đều sẽ có giới hạn về slot gắn disk, để có khả năng chịu lỗi khi 1 thiết bị hư hỏng linh kiện điện tử hoặc nâng tổng dung lượng cho cụm lên đến hàng Petabyte trong bài viết này mình sẽ chia sẻ về mô hình Ceph storage cluster.
-

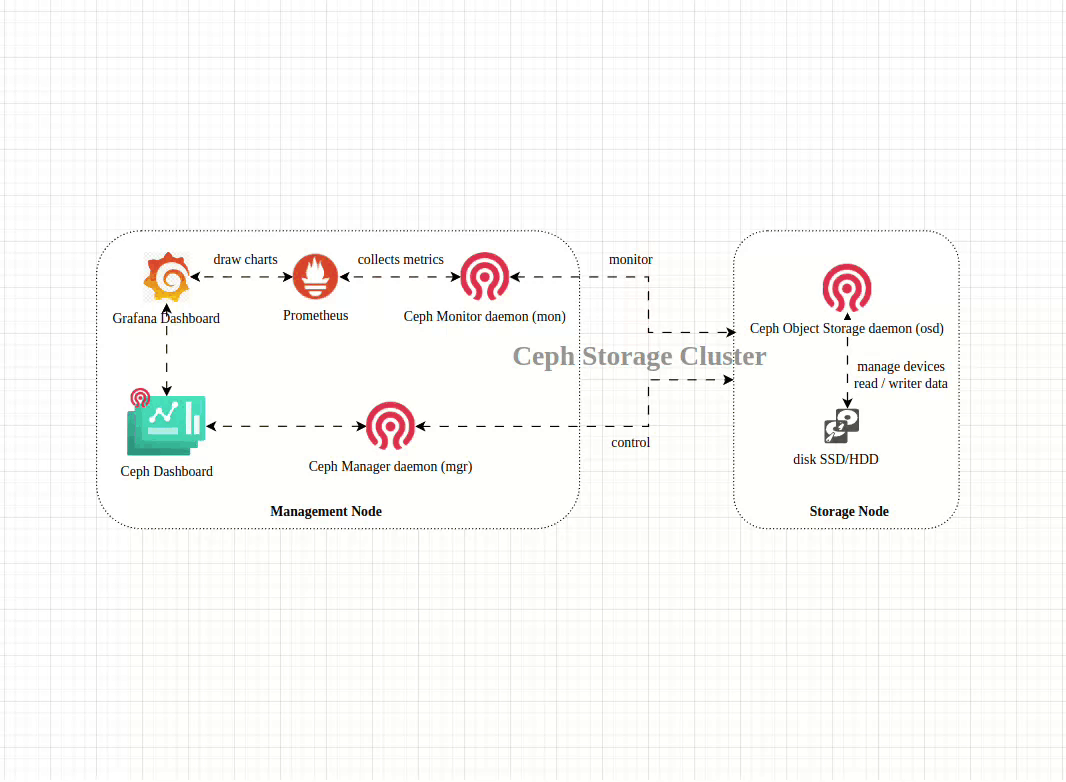

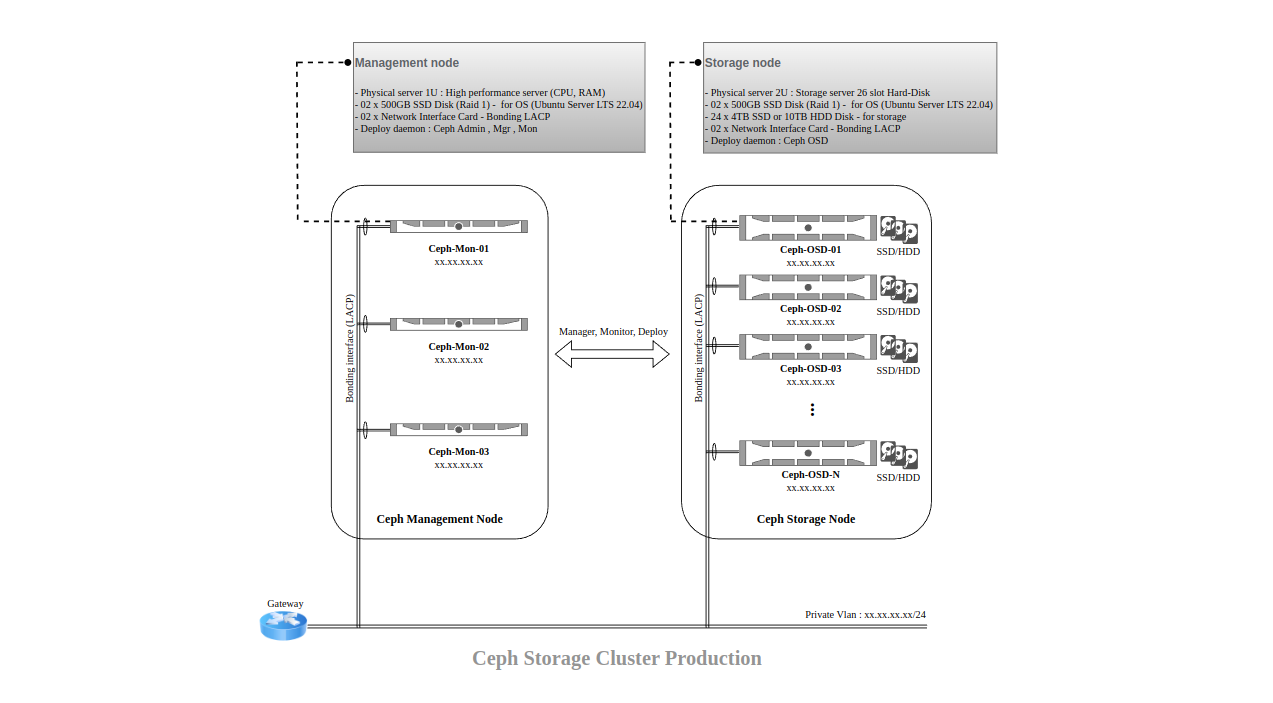

Kiến trúc Ceph storage cluster:
- Một mô hình ví dụ cho production:
- 1. Giới thiệu
- 2. Các công nghệ sử dụng
- 3. Mô hình triển khai
- 4. Triển khai Ceph cluster
- 5. Ceph admin dashboard - Grafana monitor dashboard
- 6. Ceph block storage
2. Các công nghệ sử dụng
- Server Ubuntu 22.04
- Ceph version Squid-19.2.0
3. Mô hình triển khai
-

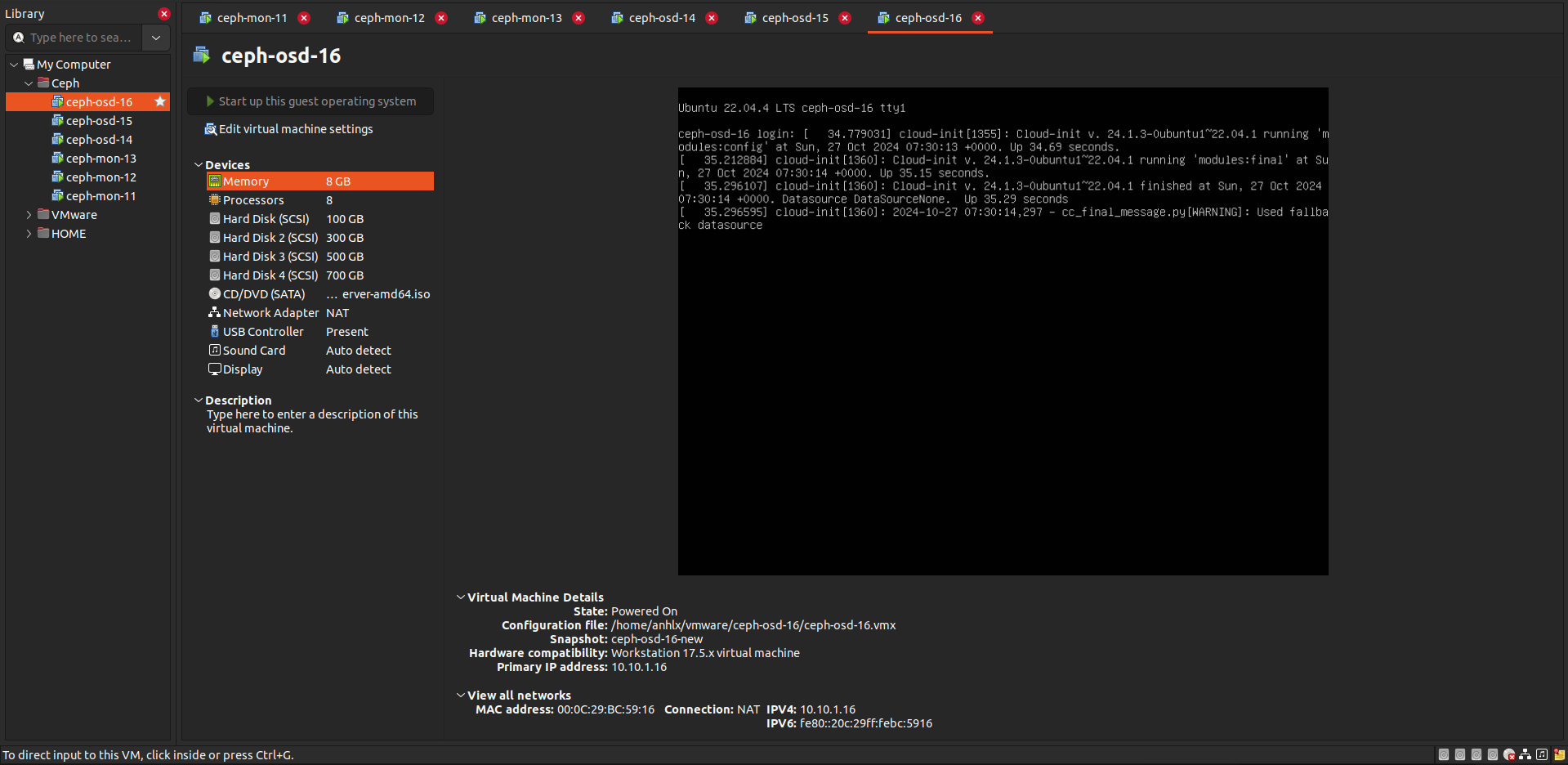

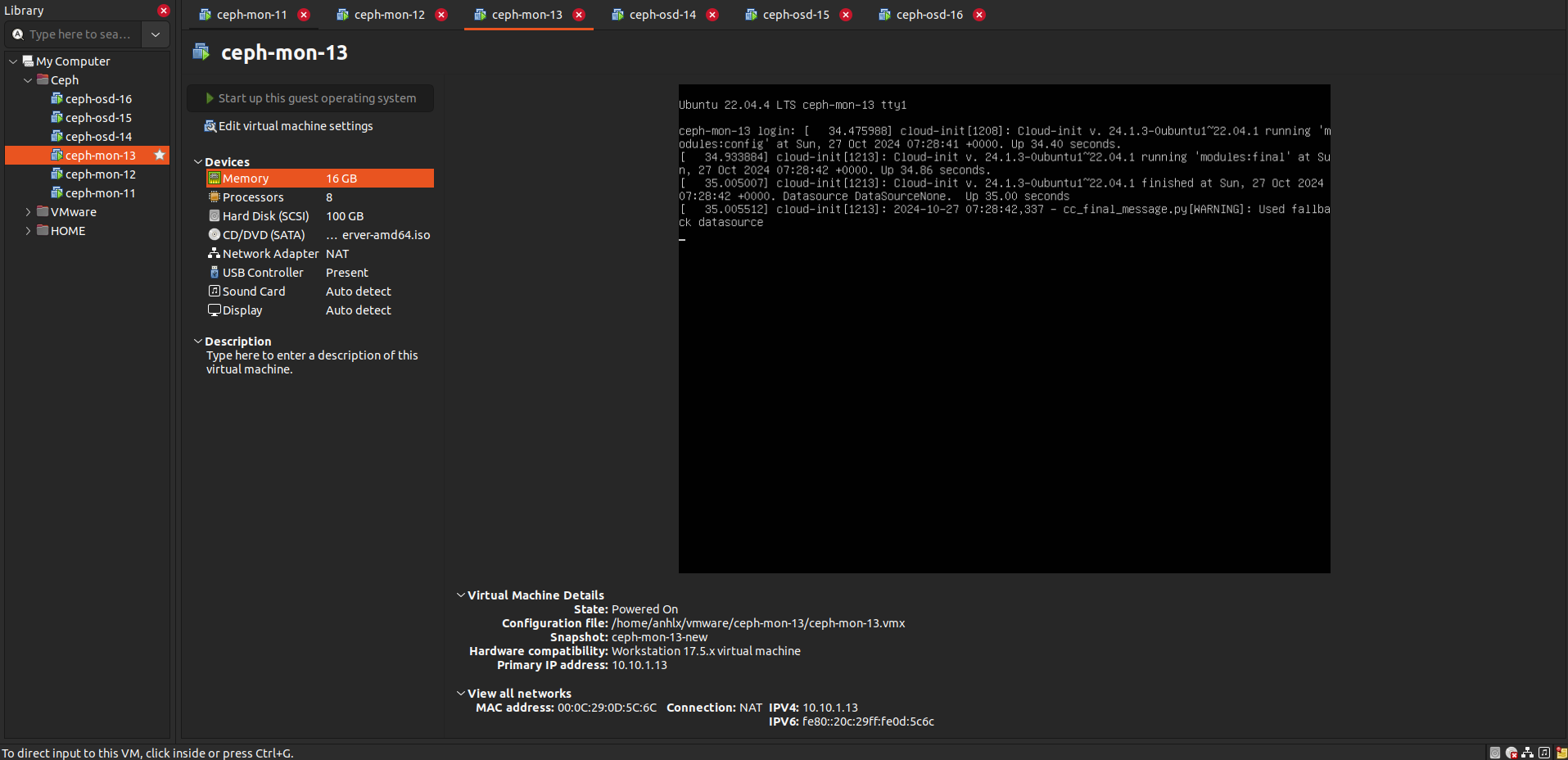

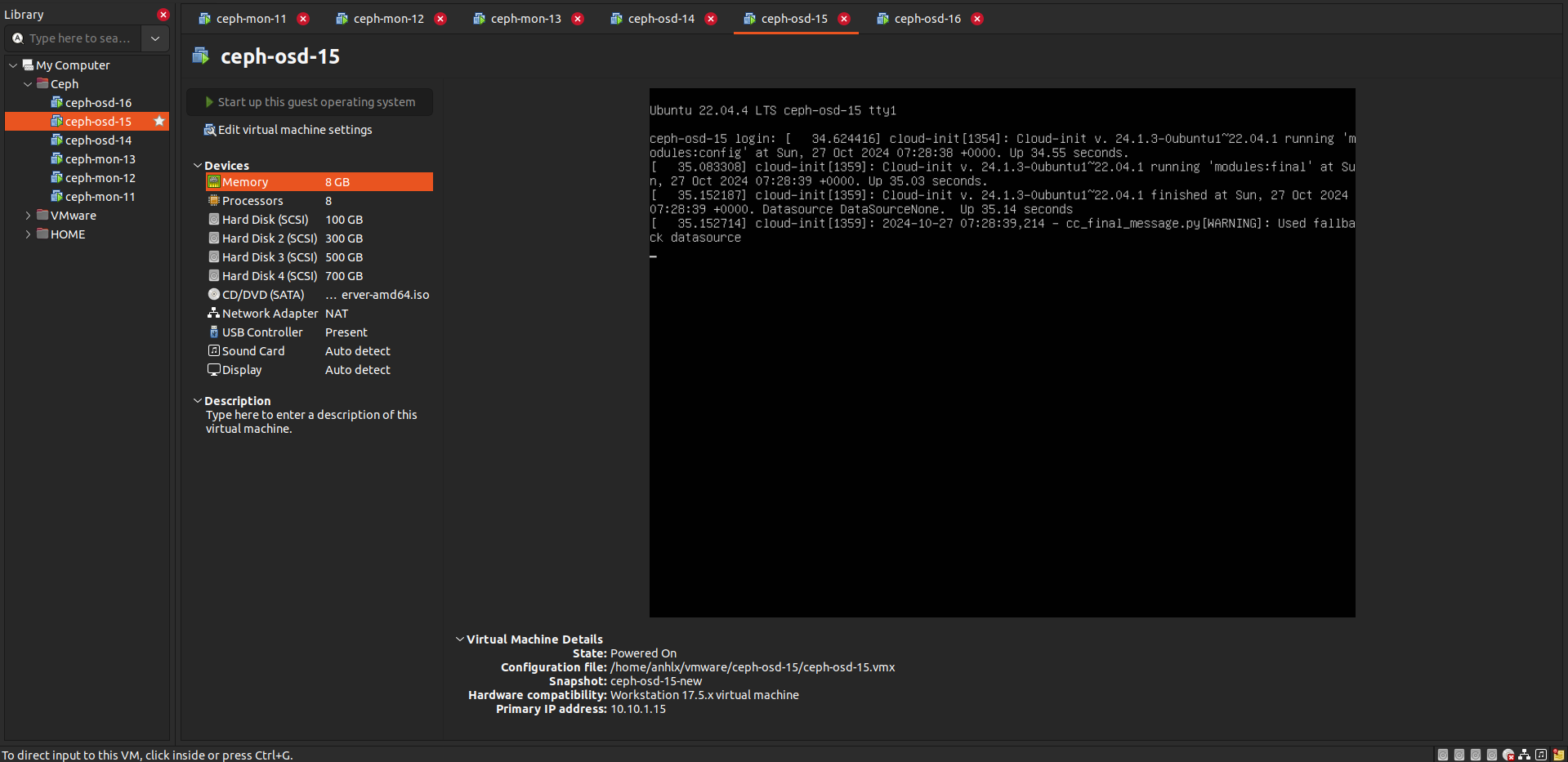

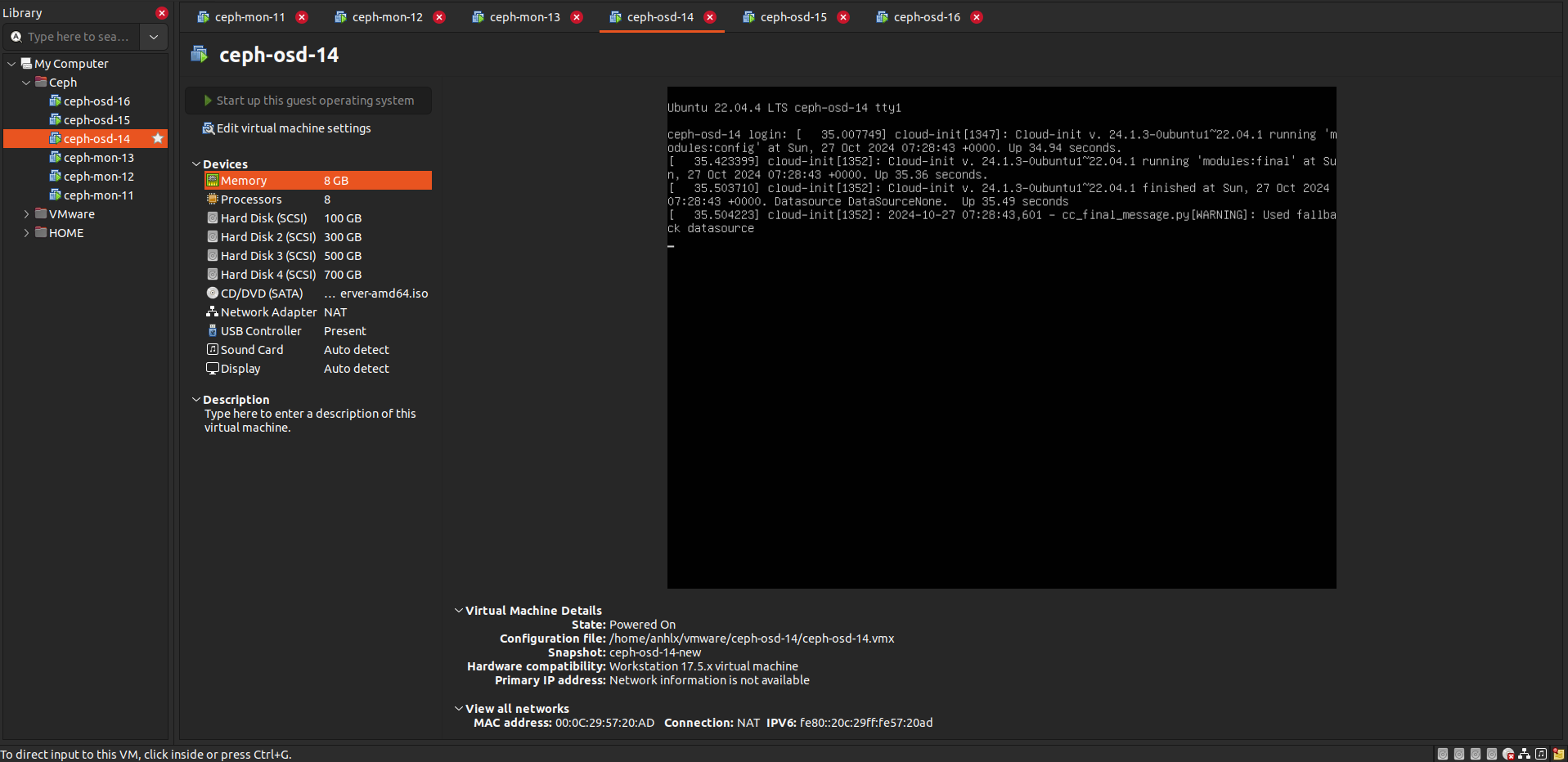

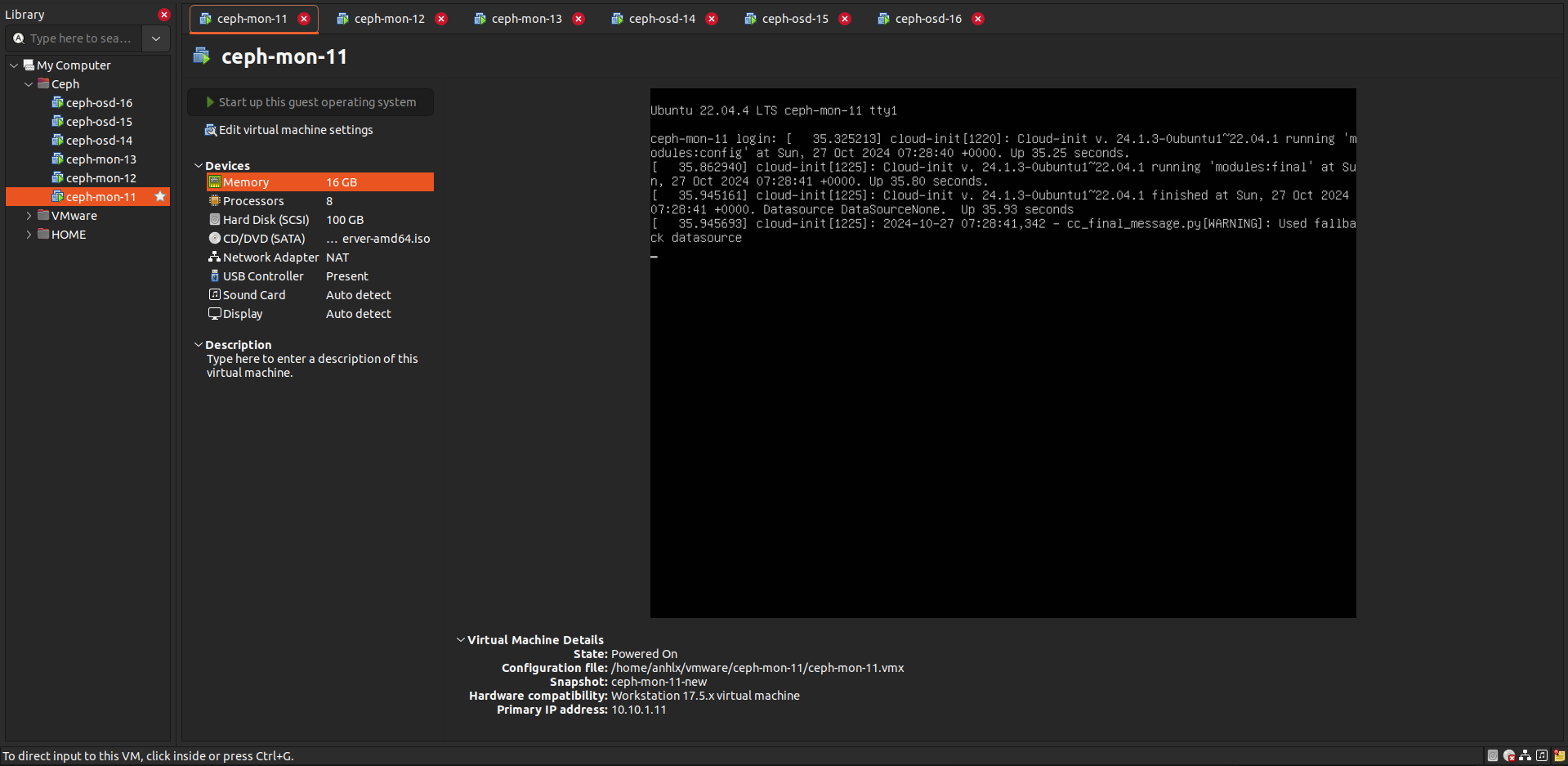

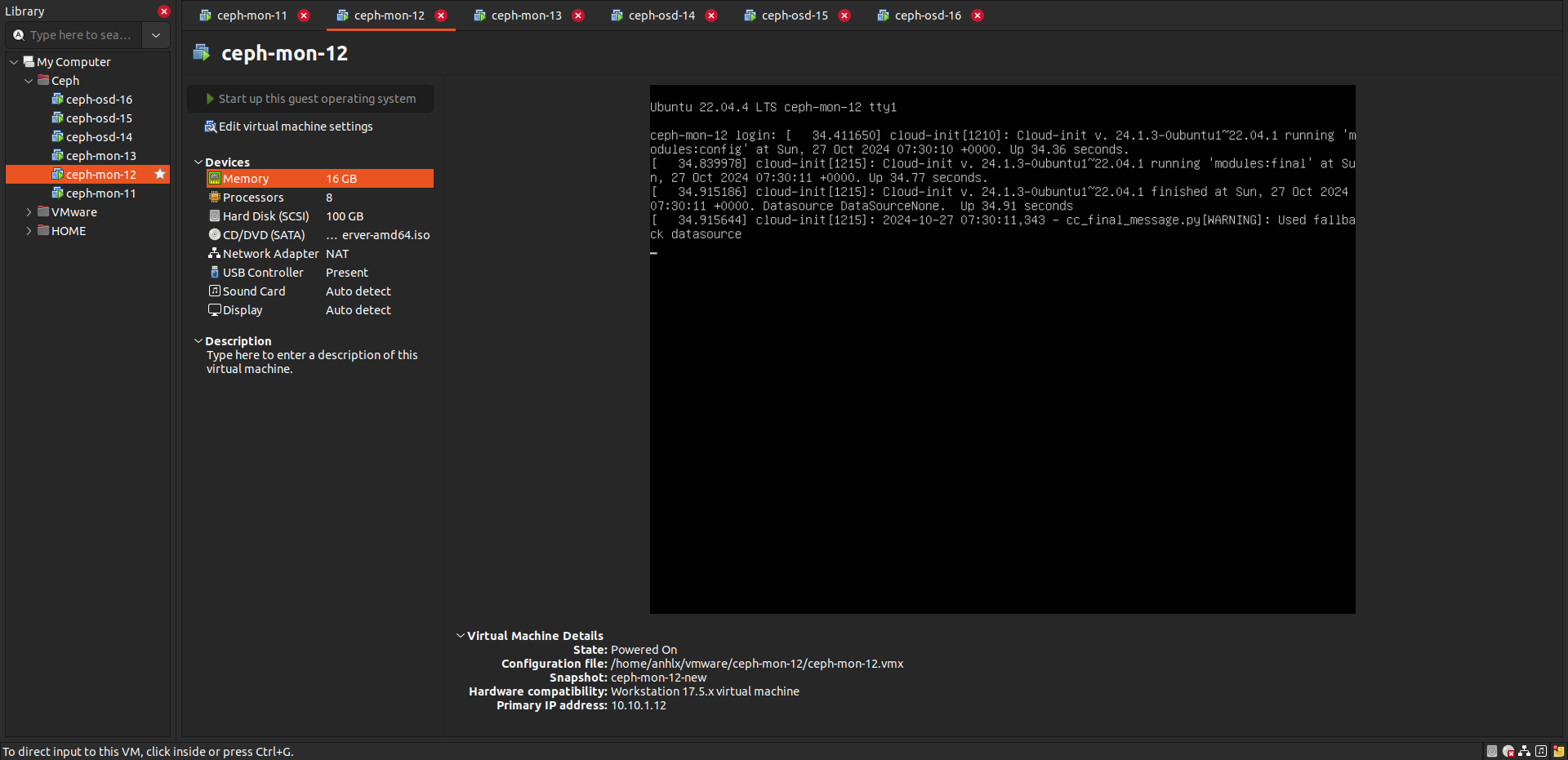

Mình sử dụng 6 server Ubuntu 22.04 LTS trong bài lab với cấu hình như sau
- 3 x server mon quản lý cluster : 1 disk cài OS
- 3 x server ods làm storage node : 1 disk cài OS , các disk còn lại cấu hình làm ceph devices
4. Triển khai Ceph cluster
- Cài đặt các package common trên tất cả các node
apt update
apt install -y podman tree screen net-tools git wget bash-completion software-properties-common jq ntpdate iptables-persistent netfilter-persistent lldpd arp-scan ntp ntpdate
4.1. Install cephadm , ceph-common
-

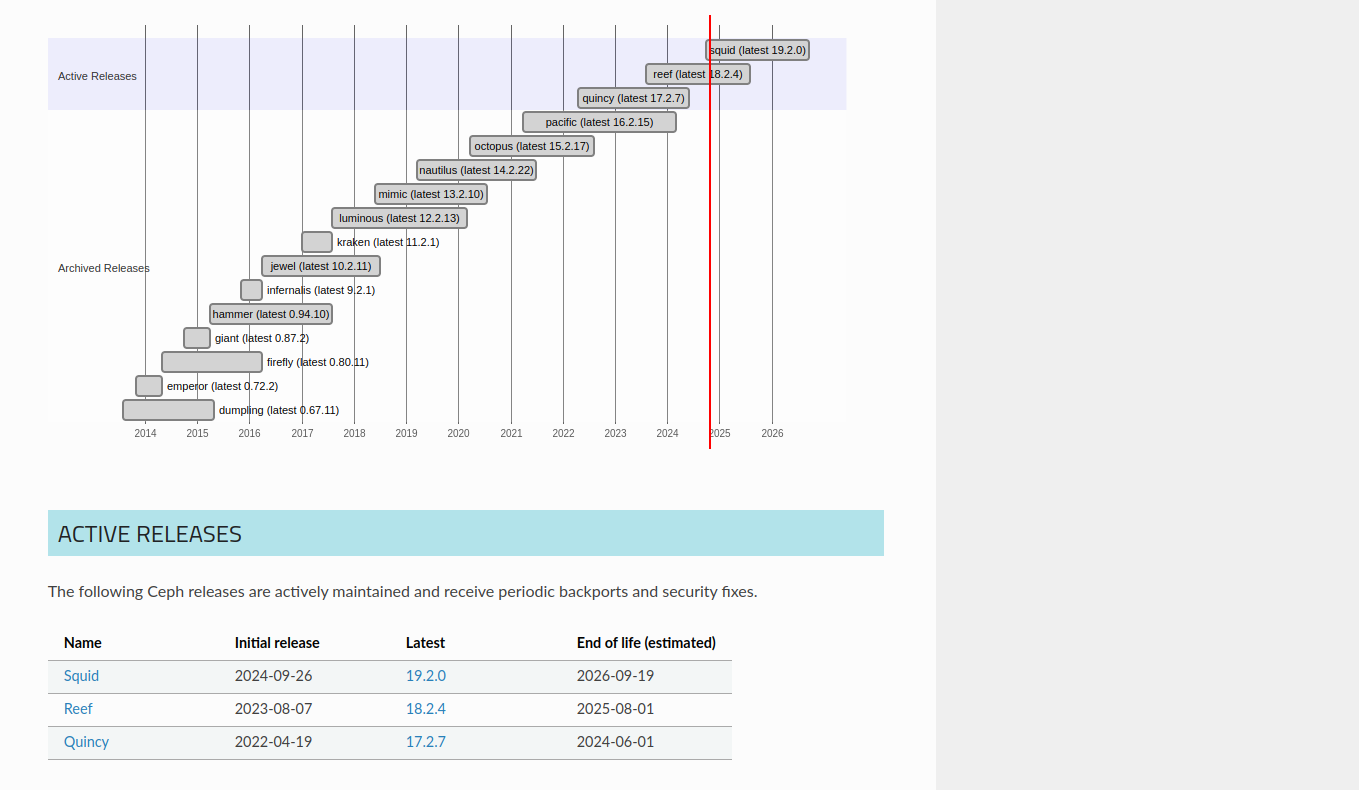

Mình dùng Ceph Squid version lastest hiện tại là 19.2.0
-
Trên 3 node Ceph-Mon install cephadm , ceph-common
# On 3 node MON
# Install cephadm
CEPH_RELEASE=19.2.0
curl --silent --remote-name --location https://download.ceph.com/rpm-${CEPH_RELEASE}/el9/noarch/cephadm
chmod +x cephadm
mv cephadm /usr/local/bin/
# Install ceph-common
cephadm add-repo --version 19.2.0
cephadm install ceph-common
# Confirm

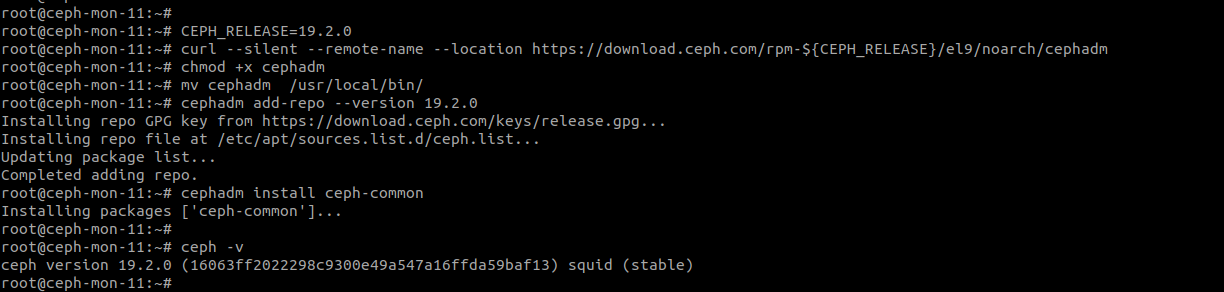

ceph -v
4.2. Khởi tạo Ceph cluster
- Tạo thư mục chứa ceph config
mkdir -p /etc/ceph - Khởi tạo Ceph cluster , chỉ thực hiện trên 1 node ceph-mon-11
https://www.ibm.com/docs/en/storage-ceph/5?topic=dashboard-ceph-installation-access
# Only on ceph-mon-11
# bootstrap ceph cluster
cephadm bootstrap \
--allow-fqdn-hostname \
--mon-ip 10.10.1.11 \
--dashboard-password-noupdate \
--initial-dashboard-user admin \
--initial-dashboard-password adminpwd

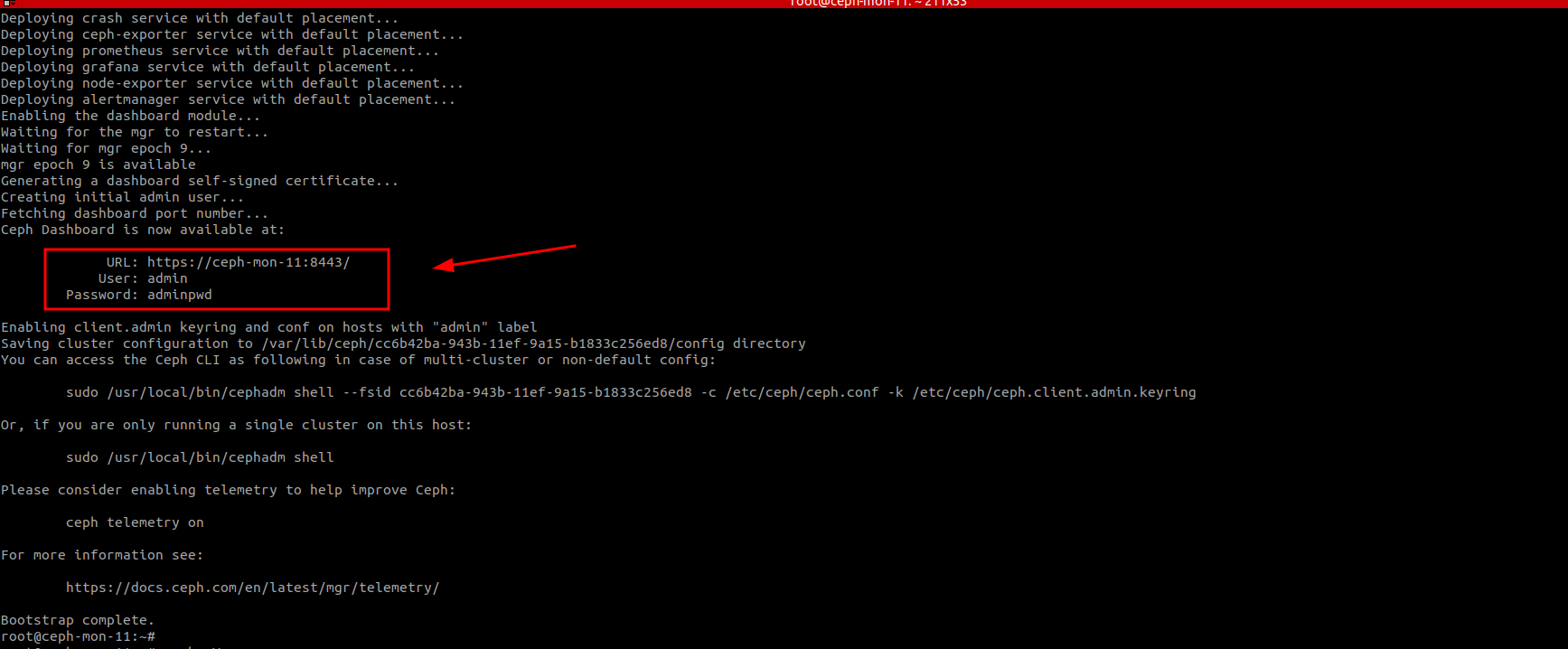

- Khởi tạo cluster thành công

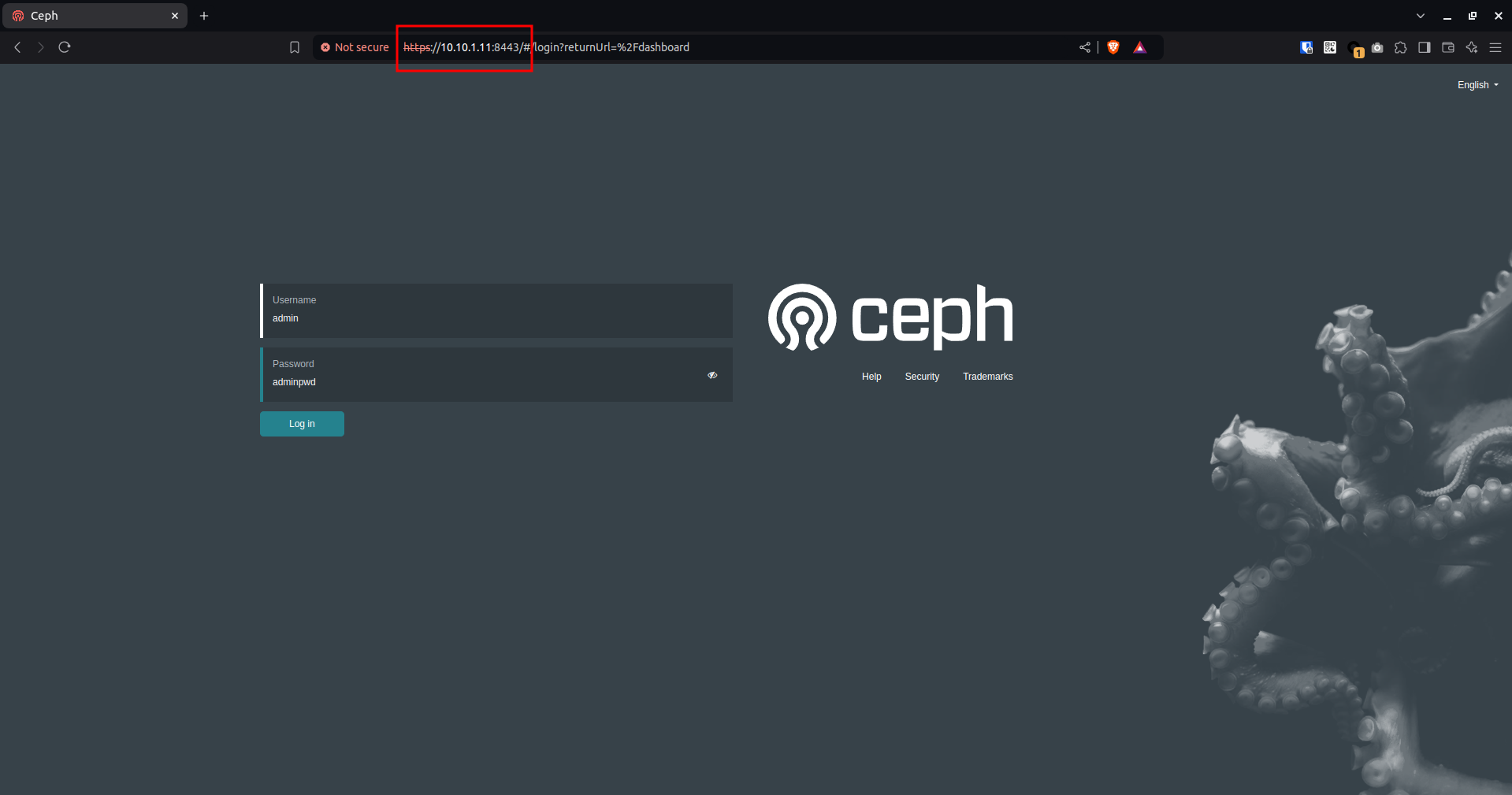

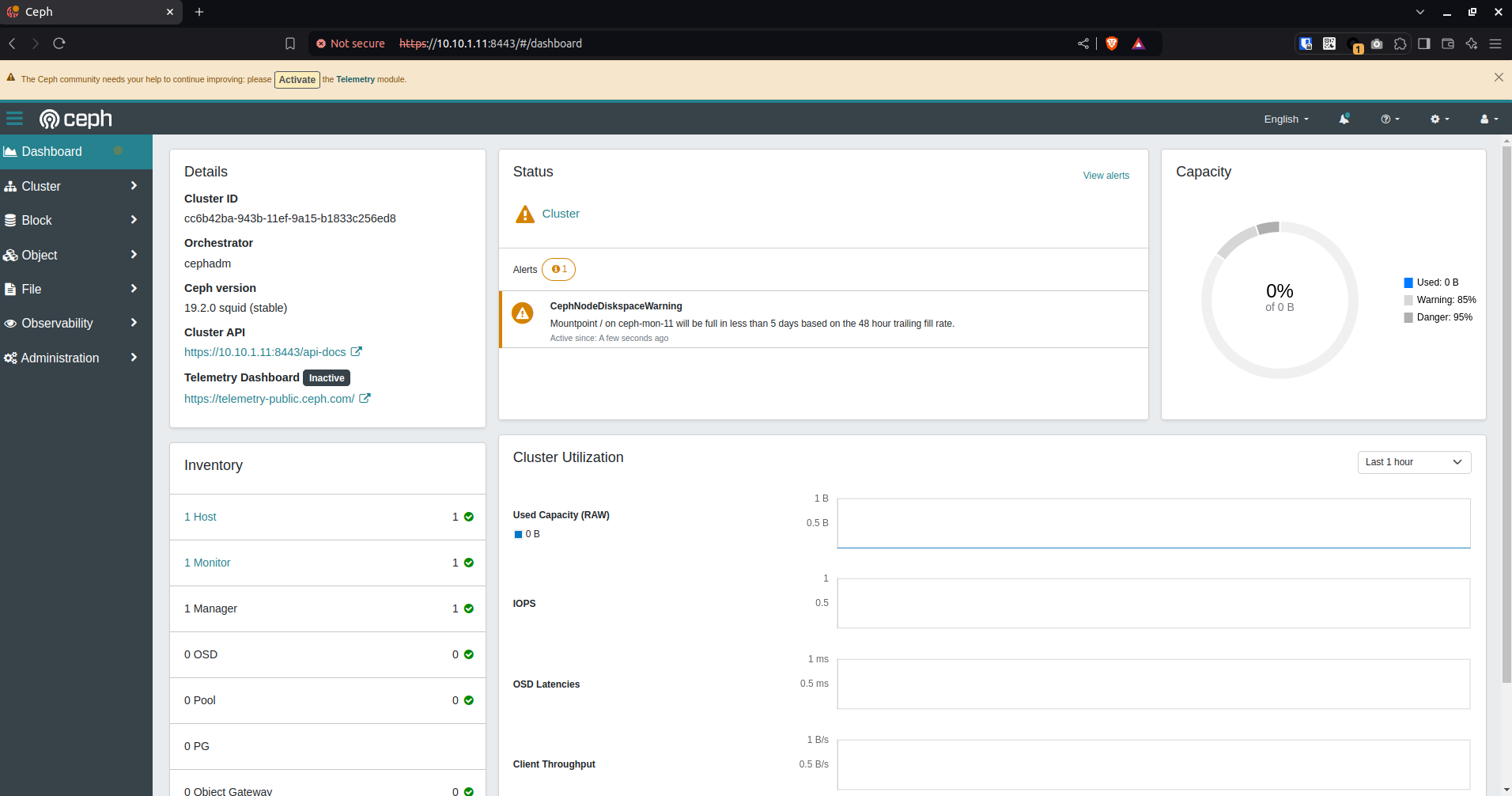

- Giao diện Web quản trị Ceph cluster

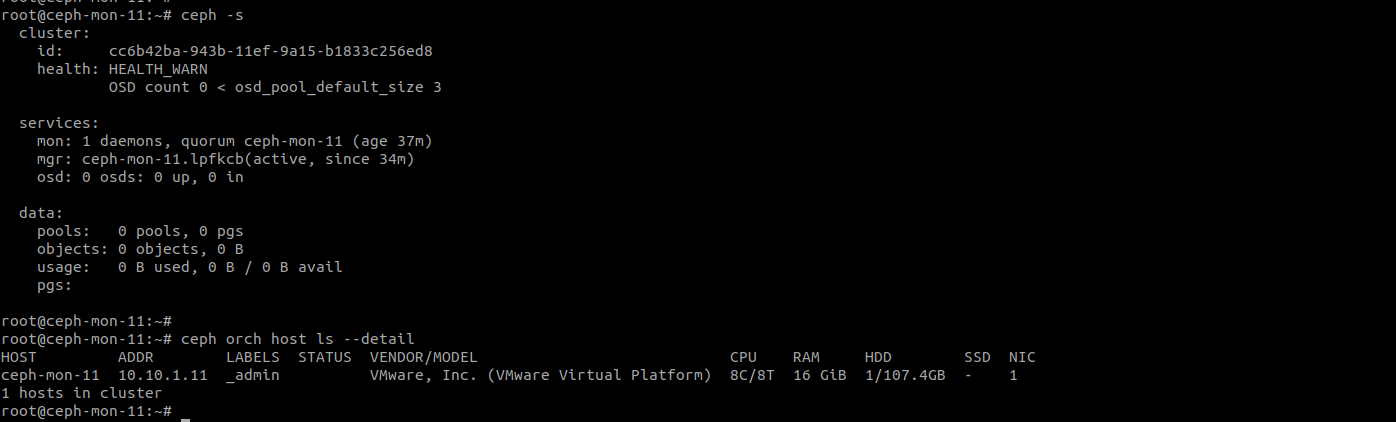

- Trạng thái hiện tại của cluster
- Tiếp theo chúng ta sẽ add 2 node mon còn lại vào cluster.
- Ceph adm quản lý cluster thông qua ssh vào các node.

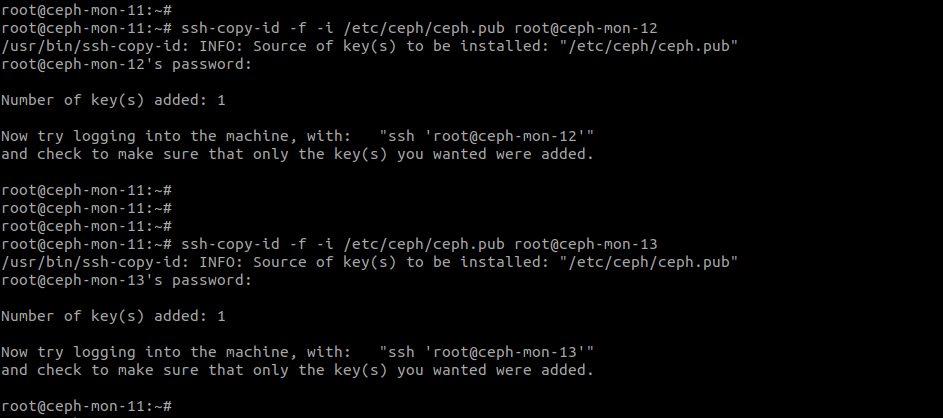

- Trước tiên cần copy ssh key của Ceph lên 2 node mon còn lại.
# From ceph-mon-11 Copy Ceph SSH key to others Control Nodes
ssh-copy-id -f -i /etc/ceph/ceph.pub root@ceph-mon-12
ssh-copy-id -f -i /etc/ceph/ceph.pub root@ceph-mon-13
- Add node vào cluster
# Add Control Nodes to the Ceph cluster
ceph orch host add ceph-mon-12
ceph orch host add ceph-mon-13
# Label the nodes with _admin
ceph orch host label add ceph-mon-11 _admin
ceph orch host label add ceph-mon-12 _admin
ceph orch host label add ceph-mon-13 _admin
# Sync config to to Control Nodes
for i in 10.10.1.11 10.10.1.12 10.10.1.13 ; do rsync -av /etc/ceph/{ceph.conf,ceph.client.admin.keyring,ceph.pub} root@$i:/etc/ceph/ ; done
# Confirm host

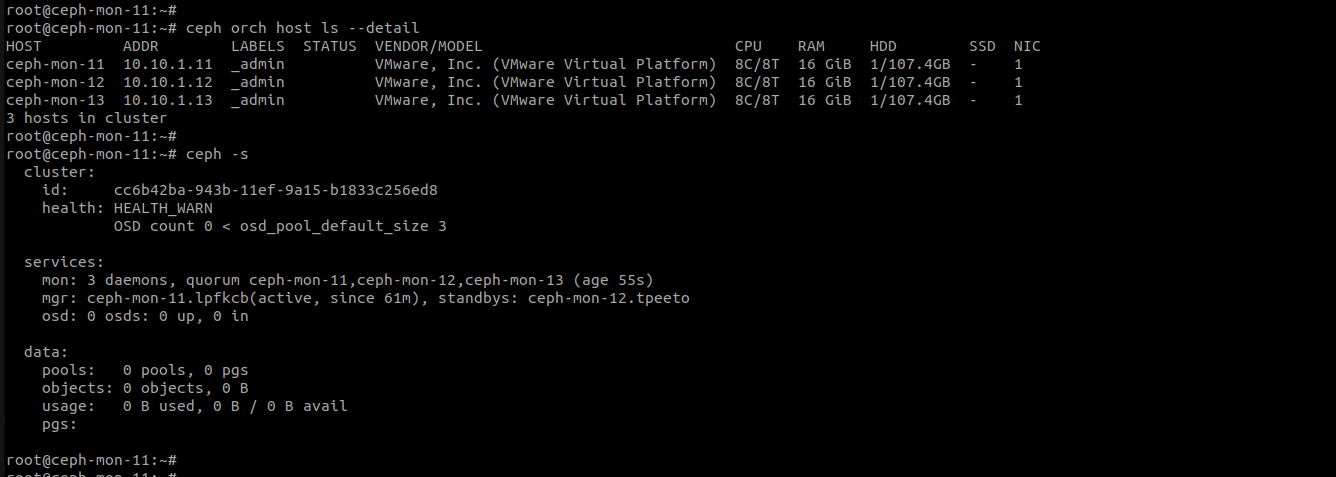

ceph orch host ls --detail
4.3. Deploy Ceph Monitor Daemon (mon), Ceph Manager Daemon (mgr)

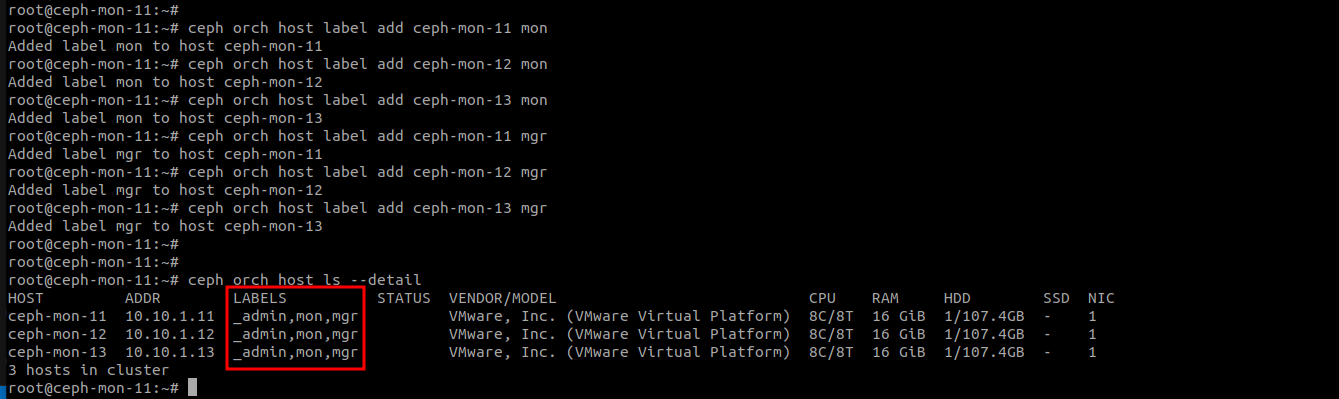

- Gắn nhãn các node làm mon, mgr
## Label the nodes with mon,mgr
ceph orch host label add ceph-mon-11 mon
ceph orch host label add ceph-mon-12 mon
ceph orch host label add ceph-mon-13 mon
ceph orch host label add ceph-mon-11 mgr
ceph orch host label add ceph-mon-12 mgr
ceph orch host label add ceph-mon-13 mgr
# Confirm
ceph orch host ls --detail

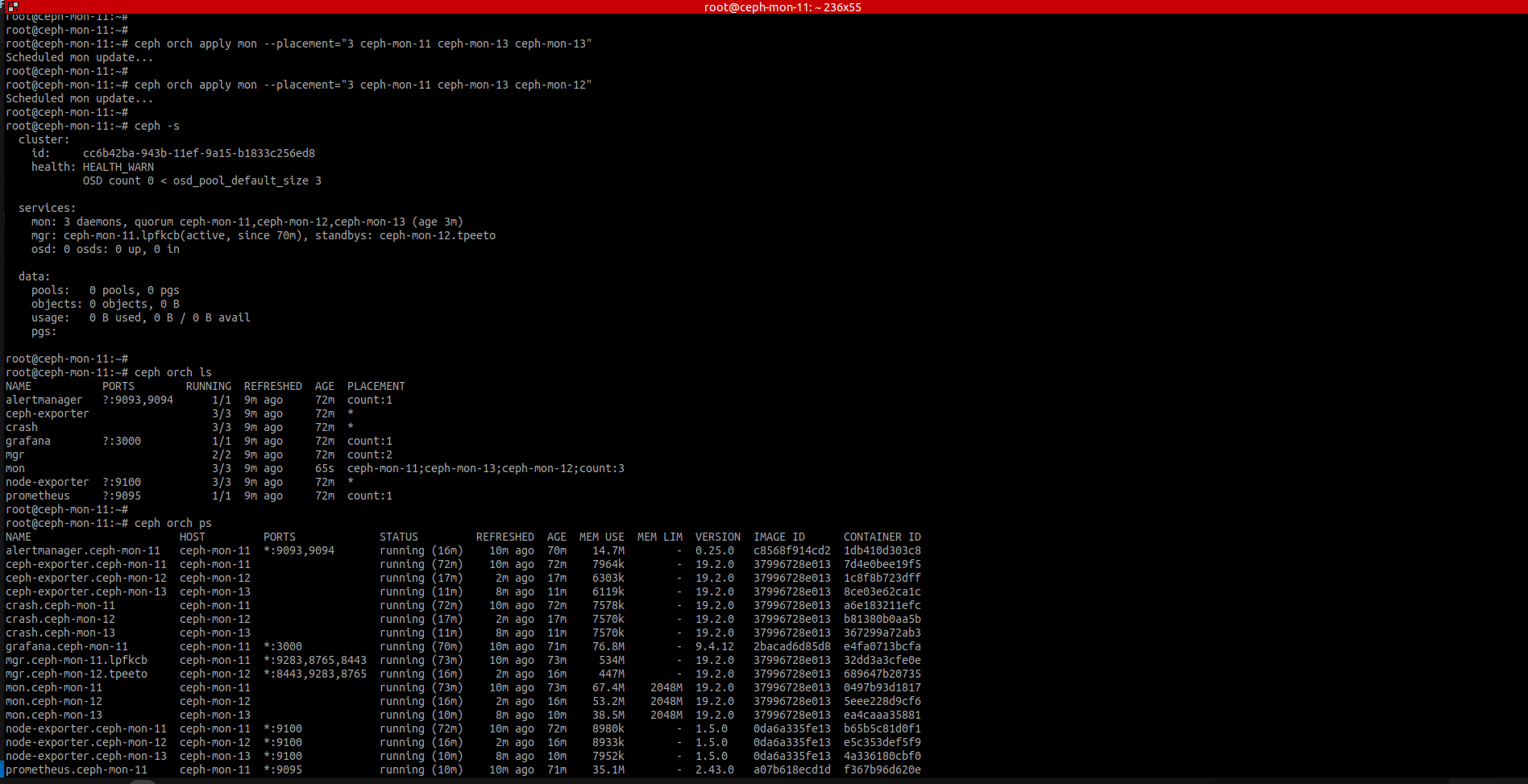

- Deploy các deamon
# Apply configs mon , mgr
ceph orch apply mon --placement="3 ceph-mon-11 ceph-mon-13 ceph-mon-13"
ceph orch apply mgr --placement="3 ceph-mon-11 ceph-mon-13 ceph-mon-13"
# Confim
ceph -s
ceph orch ls
ceph orch ps

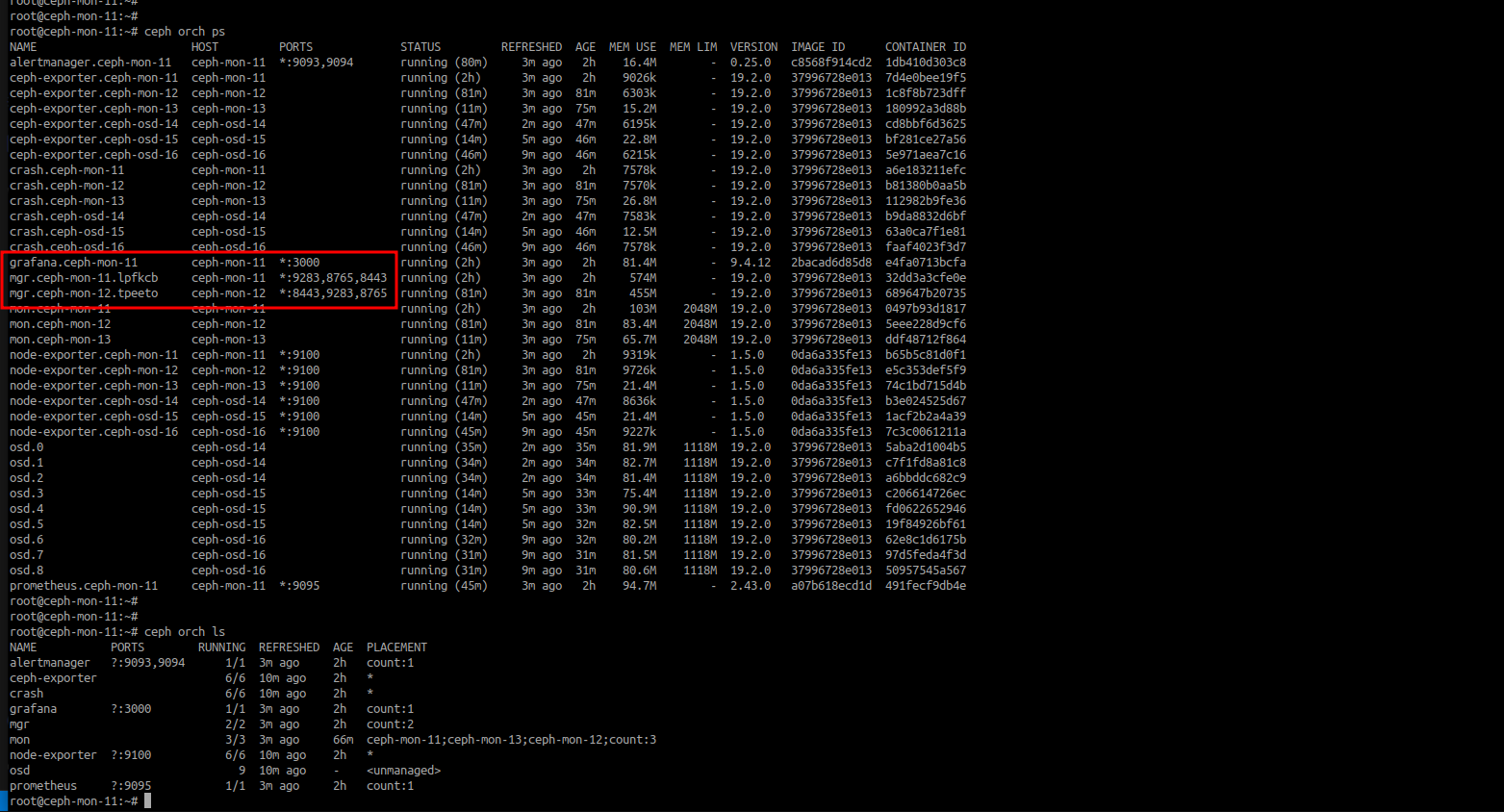

- Ceph dùng podman để chạy các deamon
4.4. Deploy Ceph Object Daemon (osd)
- Copy ssh key của Ceph lên các OSD node
# Only On ceph-mon-11
# Copy SSH Key To OSD Nodes
ssh-copy-id -f -i /etc/ceph/ceph.pub root@ceph-osd-14
ssh-copy-id -f -i /etc/ceph/ceph.pub root@ceph-osd-15
ssh-copy-id -f -i /etc/ceph/ceph.pub root@ceph-osd-16
# Add hosts to cluster
ceph orch host add ceph-osd-14
ceph orch host add ceph-osd-15
ceph orch host add ceph-osd-16
# Give new nodes labels
ceph orch host label add ceph-osd-14 osd
ceph orch host label add ceph-osd-15 osd
ceph orch host label add ceph-osd-16 osd
# Confirm hosts

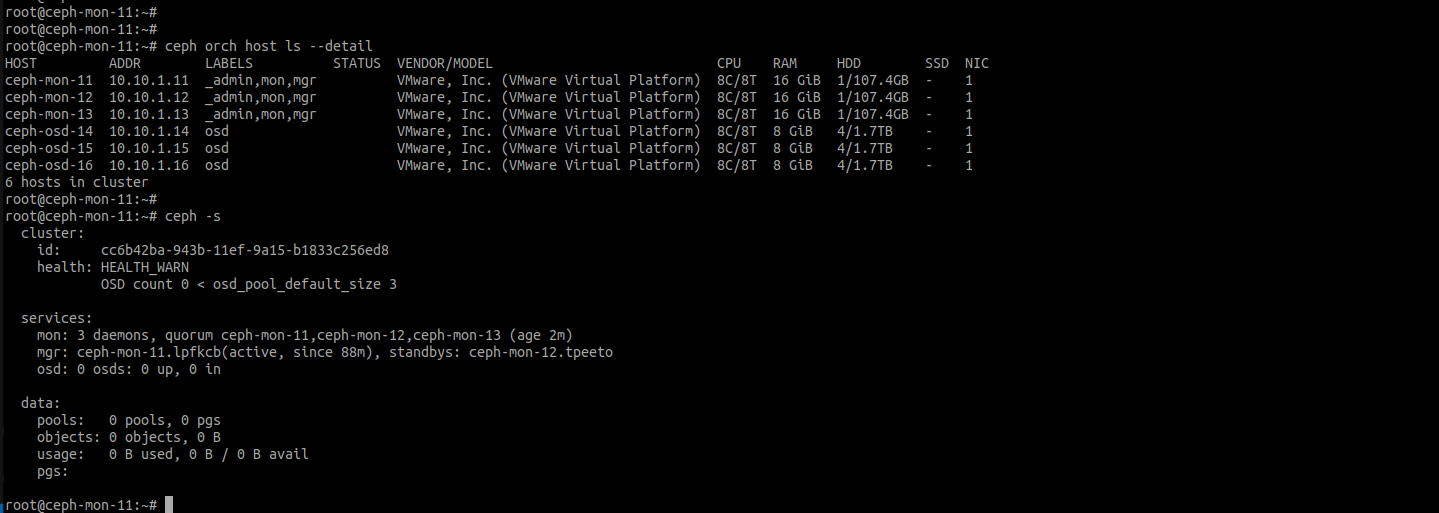

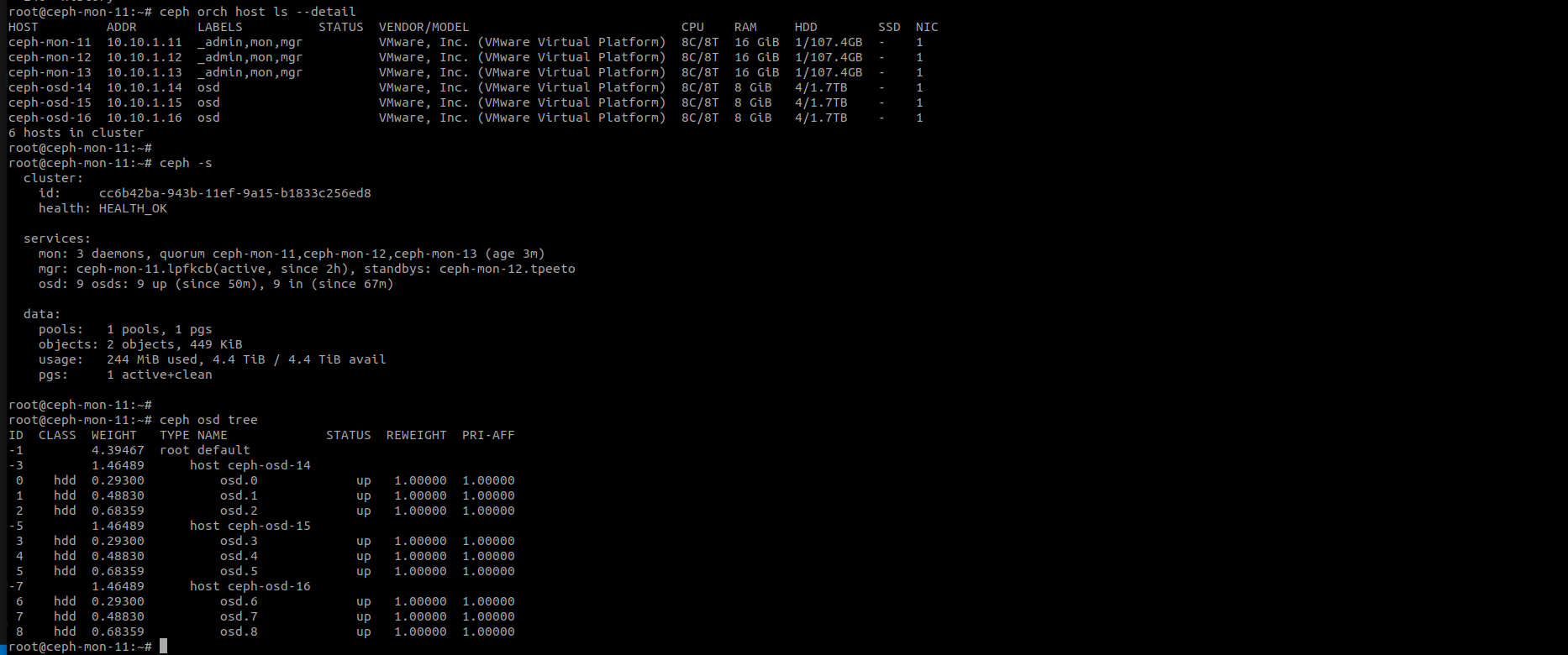

ceph orch host ls --detail
- Kiểm tra các disk có thể sử dụng cho cluster
A storage device is considered available if all of the following conditions are met:
The device must have no partitions.
The device must not have any LVM state.
The device must not be mounted.
The device must not contain a file system.
The device must not contain a Ceph BlueStore OSD.
The device must be larger than 5 GB.
# View all devices on storage nodes

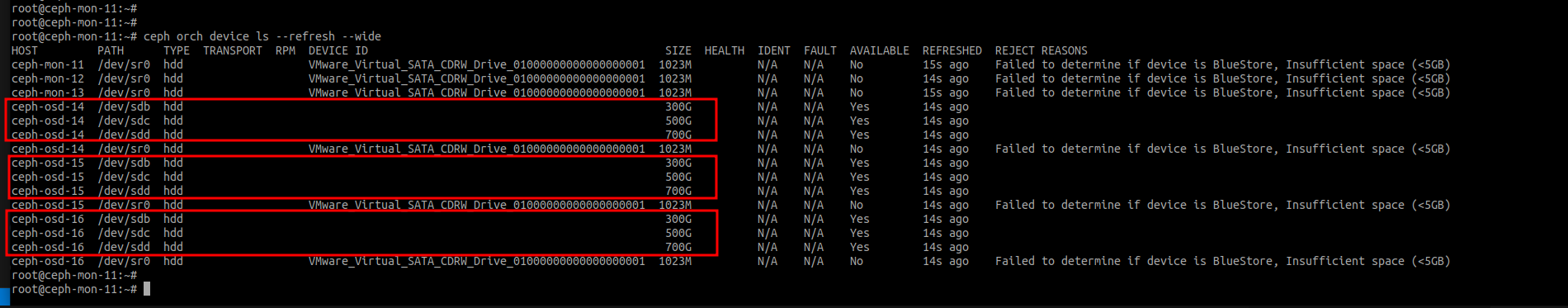

ceph orch device ls --refresh

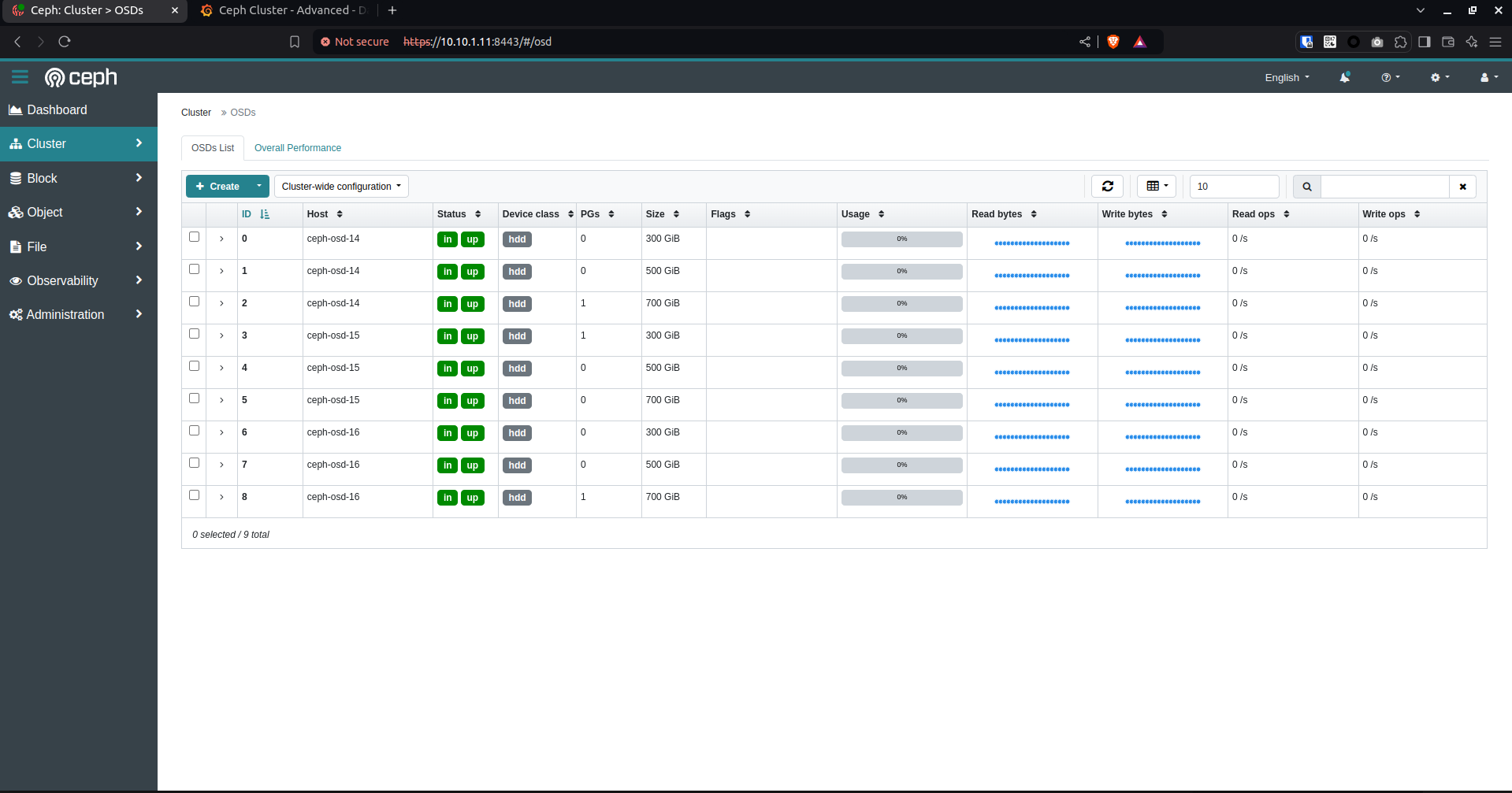

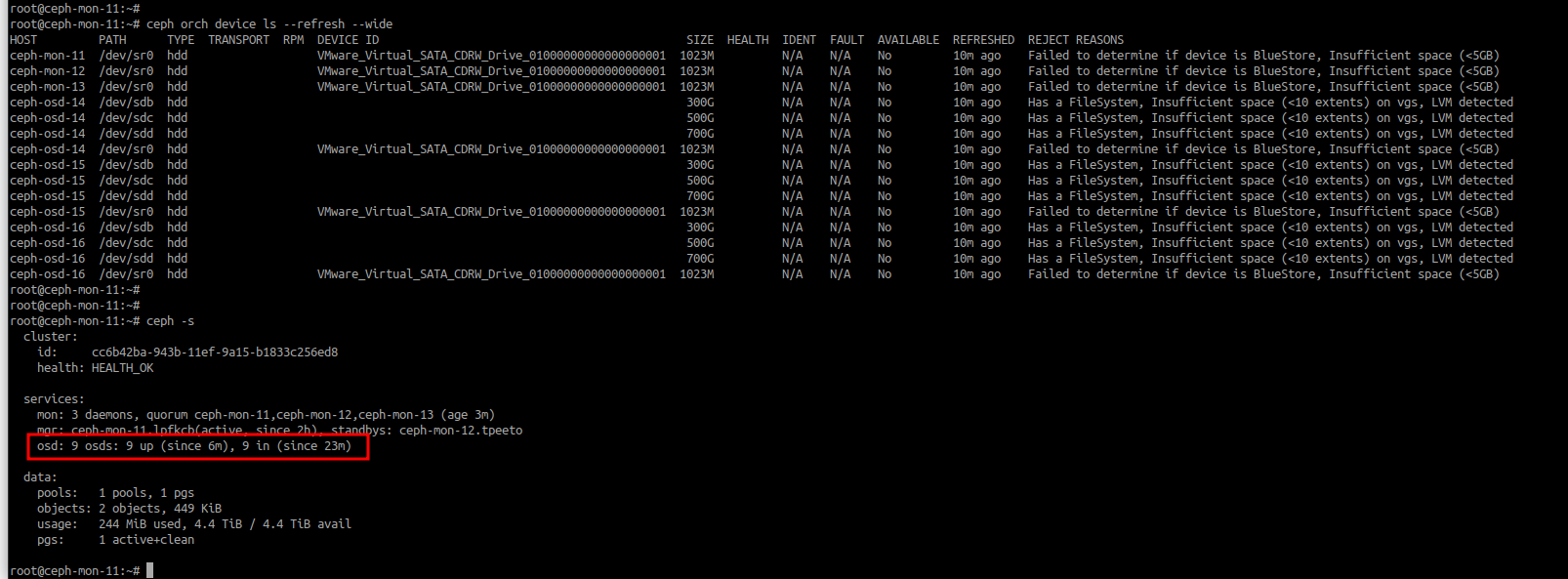

- Các disk trên các OSD node thỏa điều kiện để sử dụng trong Ceph cluster
- Cấu hình Ceph sử dụng các disk khả dụng
# Tell Ceph to consume the available and unused storage device
ceph orch daemon add osd ceph-osd-14:/dev/sdb
ceph orch daemon add osd ceph-osd-14:/dev/sdc
ceph orch daemon add osd ceph-osd-14:/dev/sdd
ceph orch daemon add osd ceph-osd-15:/dev/sdb
ceph orch daemon add osd ceph-osd-15:/dev/sdc
ceph orch daemon add osd ceph-osd-15:/dev/sdd
ceph orch daemon add osd ceph-osd-16:/dev/sdb
ceph orch daemon add osd ceph-osd-16:/dev/sdc
ceph orch daemon add osd ceph-osd-16:/dev/sdd
5. Ceph admin dashboard - Grafana monitor dashboard

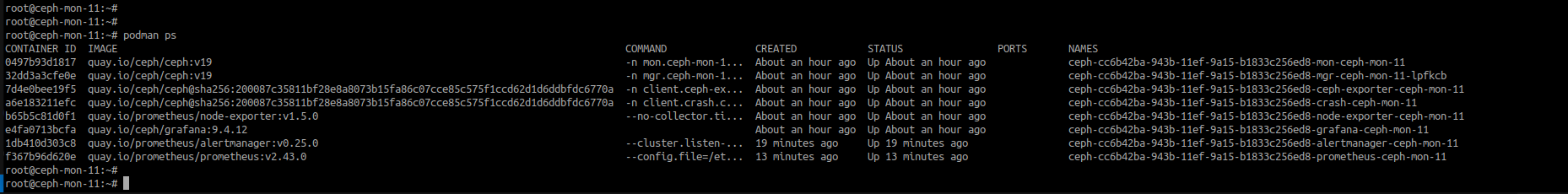

- Ceph orch triển khai các daemon bằng podman container, kiểm tra địa chỉ và port các service

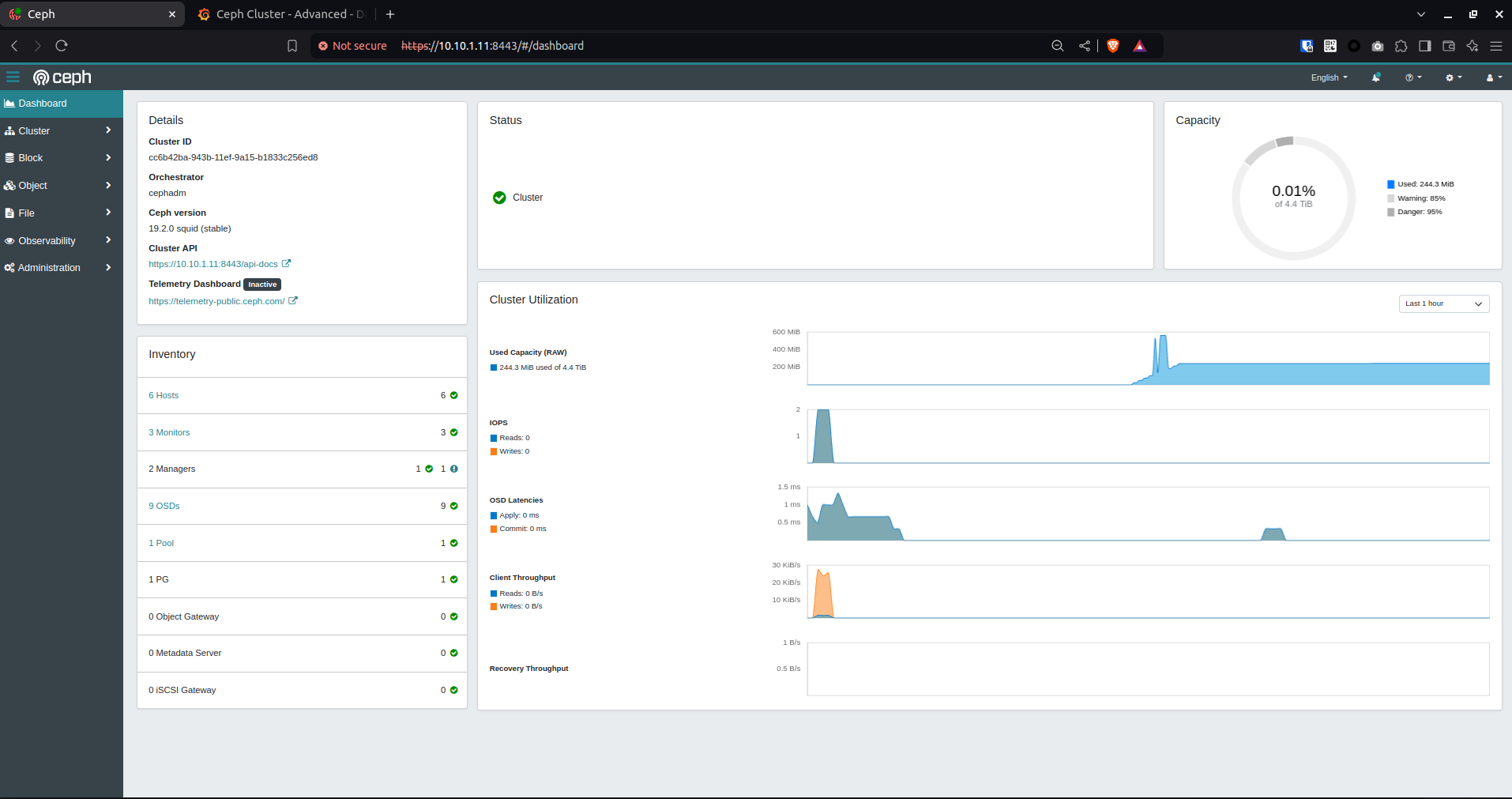

- Ceph admin dashboard để quản lý Ceph cluster qua giao diện web

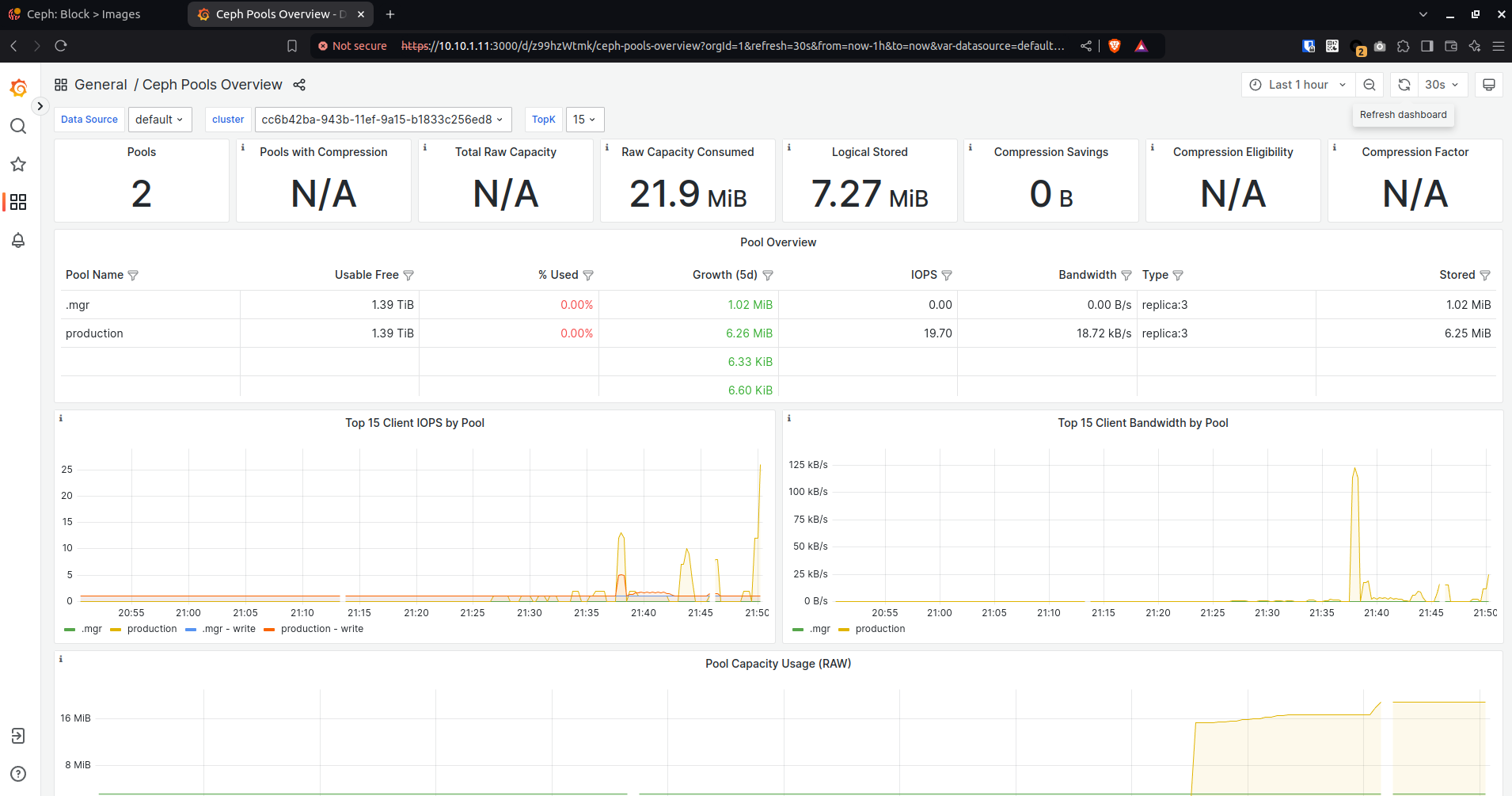

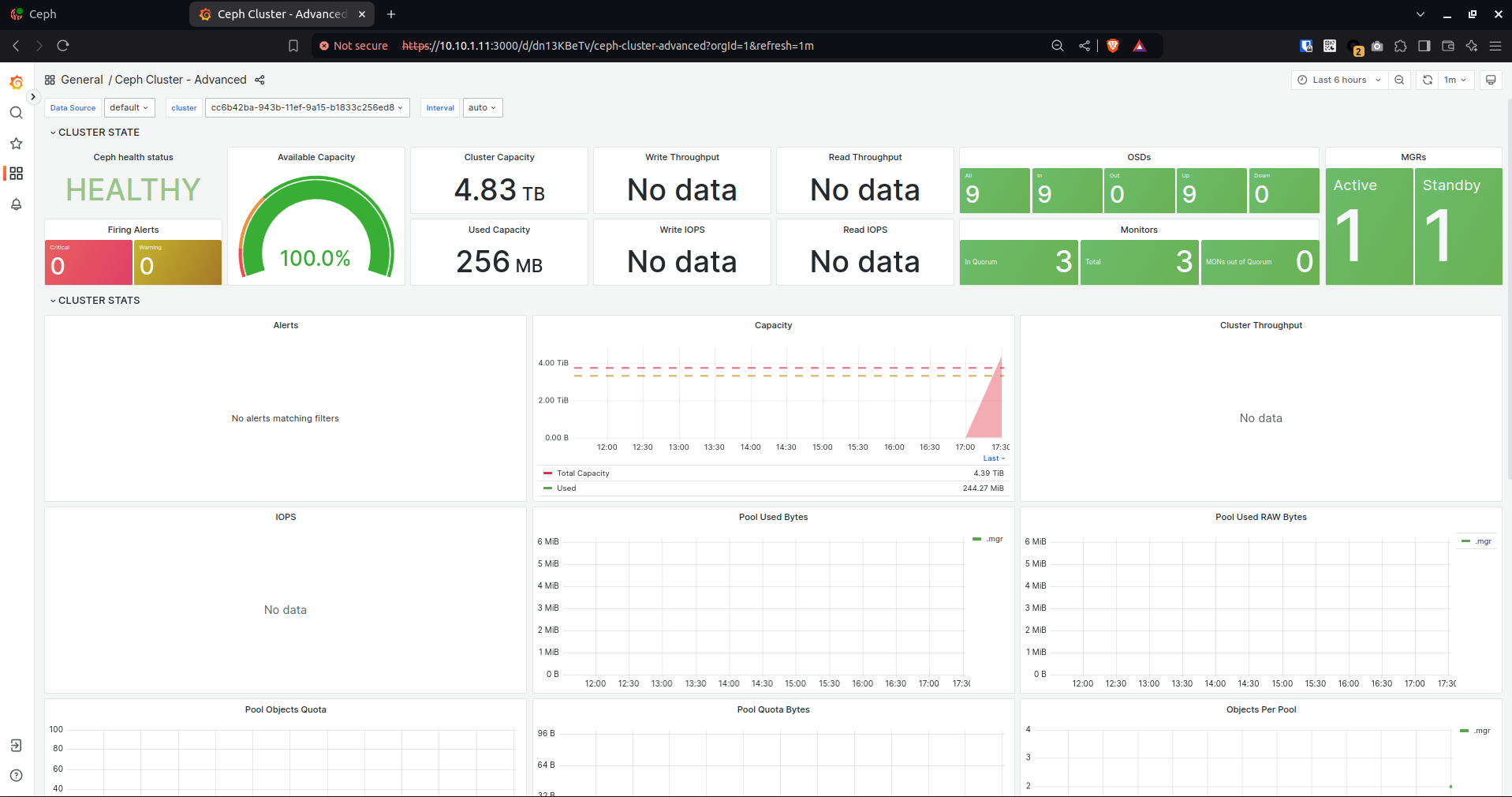

- Grafana monitor dashboard để giám sát cluster
6. Ceph block storage
6.1. Ví dụ tạo Pool replicate 3, tạo Image size 100GB

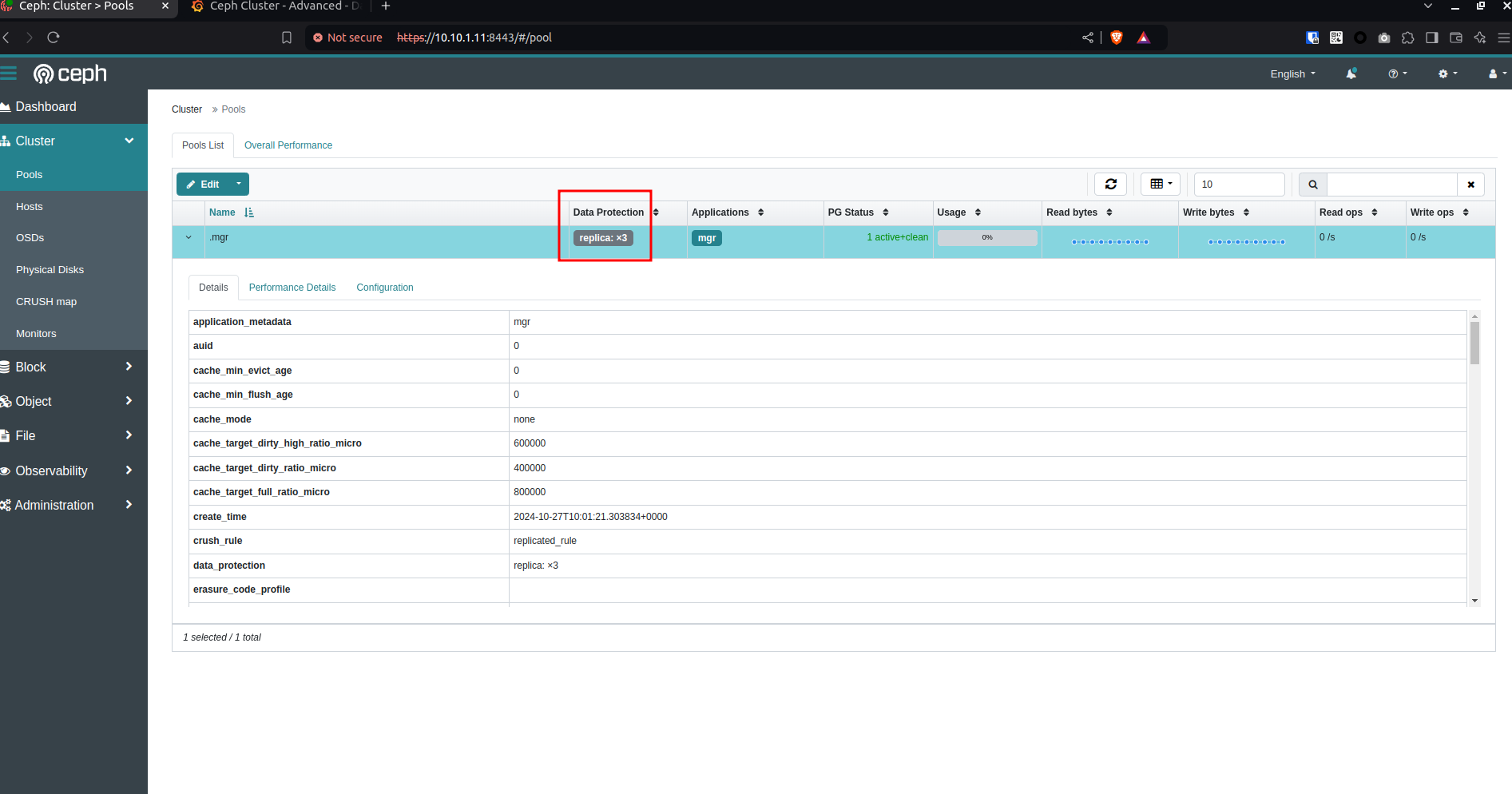

- Mặc định Ceph có sẵn 1 pool replicate 3

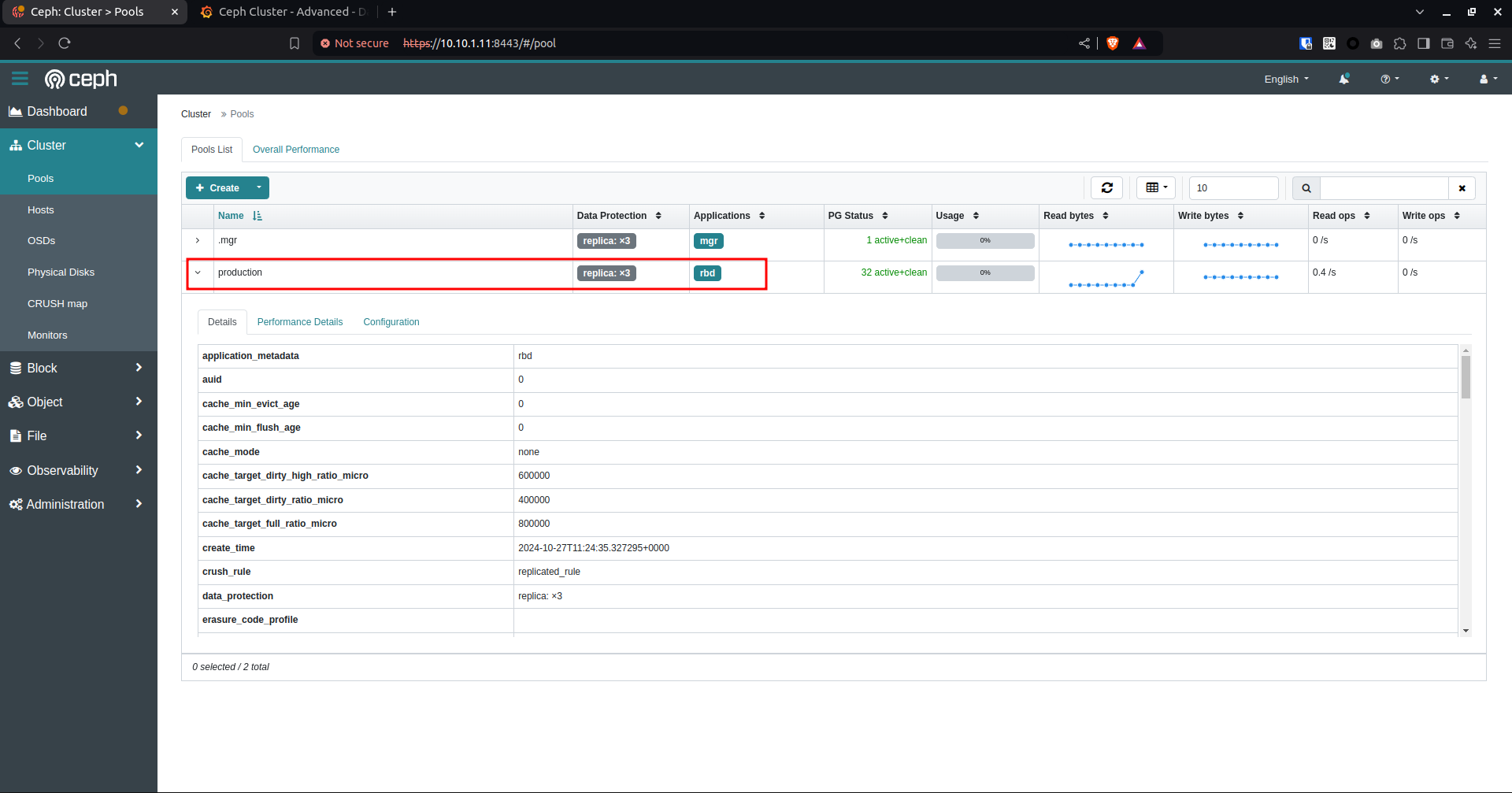

- Tạo RDB pool replicate 3

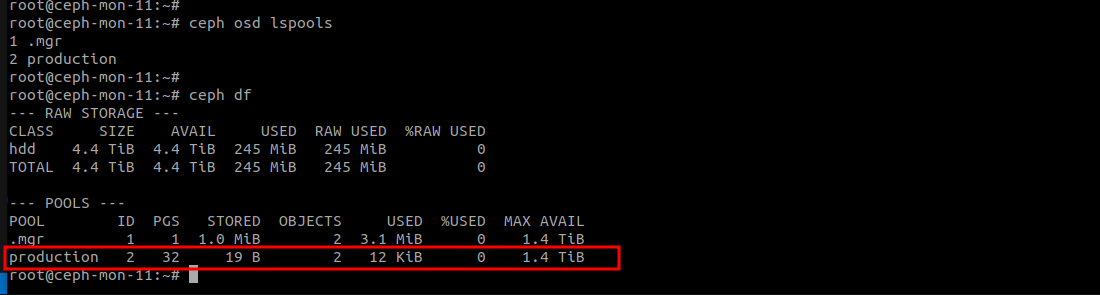

ceph osd pool create production
ceph osd pool application enable production rbd
rbd pool init -p production

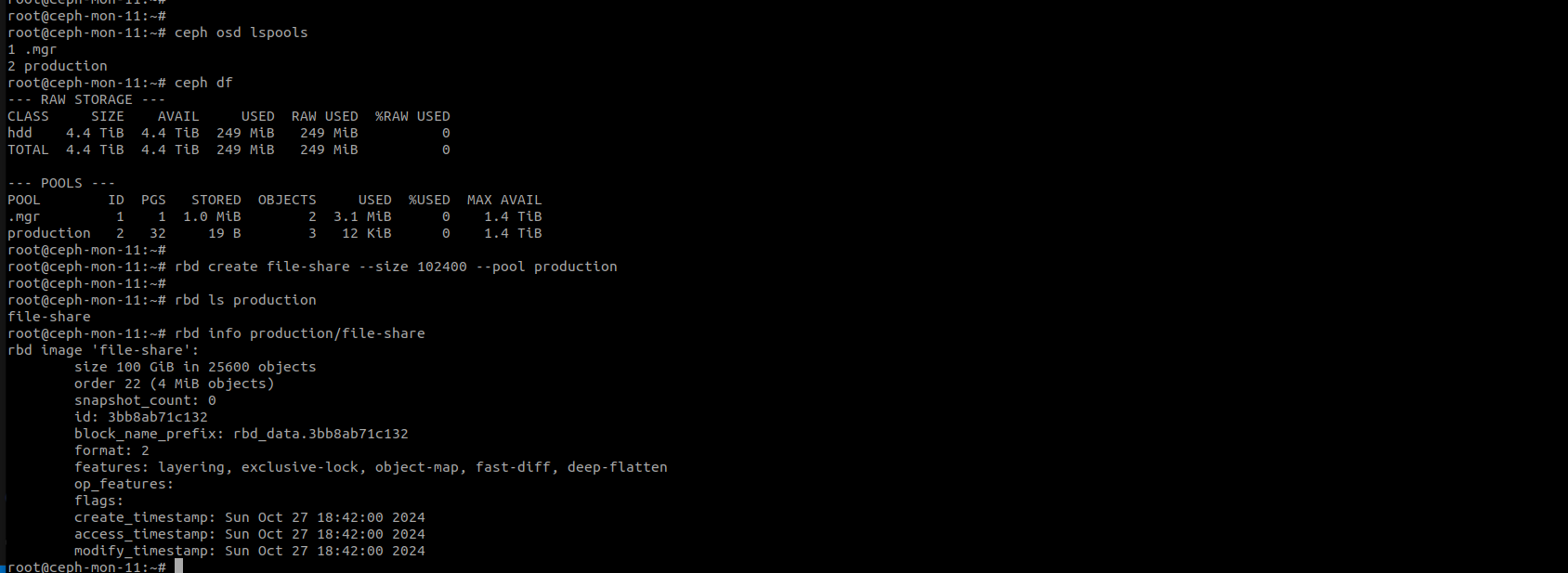

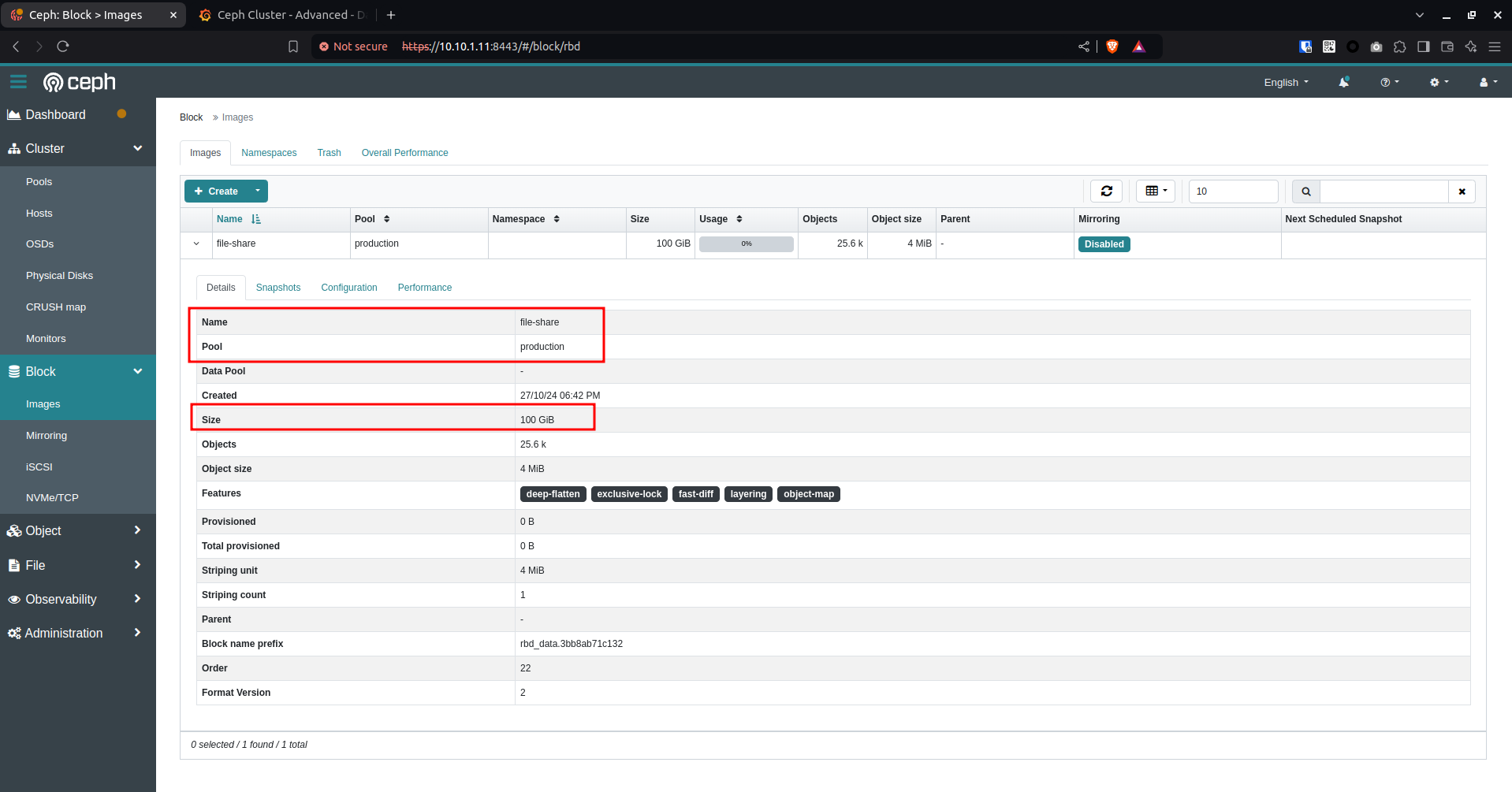

- Tạo RDB image 100 GB cho client
rbd create file-share --size 102400 --pool production
rbd ls production
rbd info production/file-share
6.2. Sử dụng Ceph block storage trên Ubuntu server
- Trên server client cần install ceph-common
### Install ceph-common on Client apt -y install ceph-common - Trên server client tạo file /etc/ceph/ceph.conf (nội dung file như trên ceph admin node)
root@ubuntu-server:~# cat /etc/ceph/ceph.conf
# minimal ceph.conf for cc6b42ba-943b-11ef-9a15-b1833c256ed8
[global]
fsid = cc6b42ba-943b-11ef-9a15-b1833c256ed8
mon_host = [v2:10.10.1.11:3300/0,v1:10.10.1.11:6789/0] [v2:10.10.1.12:3300/0,v1:10.10.1.12:6789/0] [v2:10.10.1.13:3300/0,v1:10.10.1.13:6789/0]
root@ubuntu-server:~#
- Trên server client tạo file /etc/ceph/ceph.keyring (nội dung file như trên ceph admin node)
root@ubuntu-server:~# cat /etc/ceph/ceph.keyring
[client.admin]
key = AQBdPx5n0agJOxAACDY6rZbpJxFU5Ig7NjdZtw==
root@ubuntu-server:~#

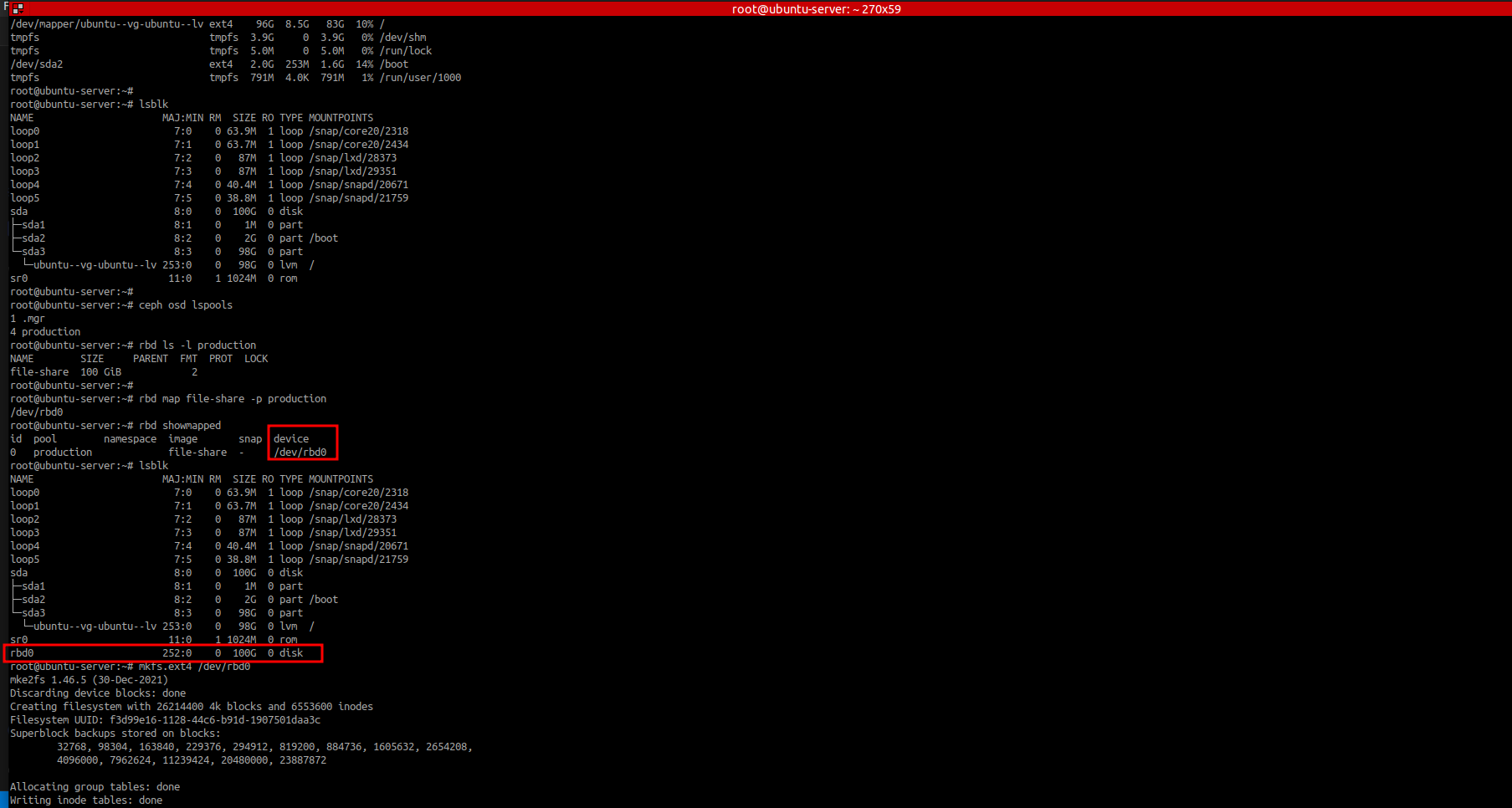

- Map block device trên server client
root@ubuntu-server:~# ceph osd lspools
1 .mgr
4 production
root@ubuntu-server:~# rbd ls -l production
NAME SIZE PARENT FMT PROT LOCK
file-share 100 GiB 2
root@ubuntu-server:~#
# map the block device
root@ubuntu-server:~# rbd map file-share -p production
/dev/rbd0
# confirm
root@ubuntu-server:~# rbd showmapped
id pool namespace image snap device
0 production file-share - /dev/rbd0
root@ubuntu-server:~#
# format with ext4
root@ubuntu-server:~# mkfs.ext4 /dev/rbd0
# mount folder
mkdir -p /opt/ceph-data
mount /dev/rbd0 /opt/ceph-data
# umount
root@ubuntu-server:~# umount /opt/ceph-data/
# unmap
root@ubuntu-server:~# rbd unmap /dev/rbd0
# delete image
root@ubuntu-server:~# rbd rm file-share -p production
# delete a pool
# ceph osd pool delete [Pool Name] [Pool Name] ***
root@ubuntu-server:~# ceph osd pool delete production production --yes-i-really-really-mean-it
6.3. Sử dụng Ceph block storage trên Windows server
https://docs.ceph.com/en/reef/install/windows-install/
-
Download Ceph cho Windows : https://cloudbase.it/ceph-for-windows/
-

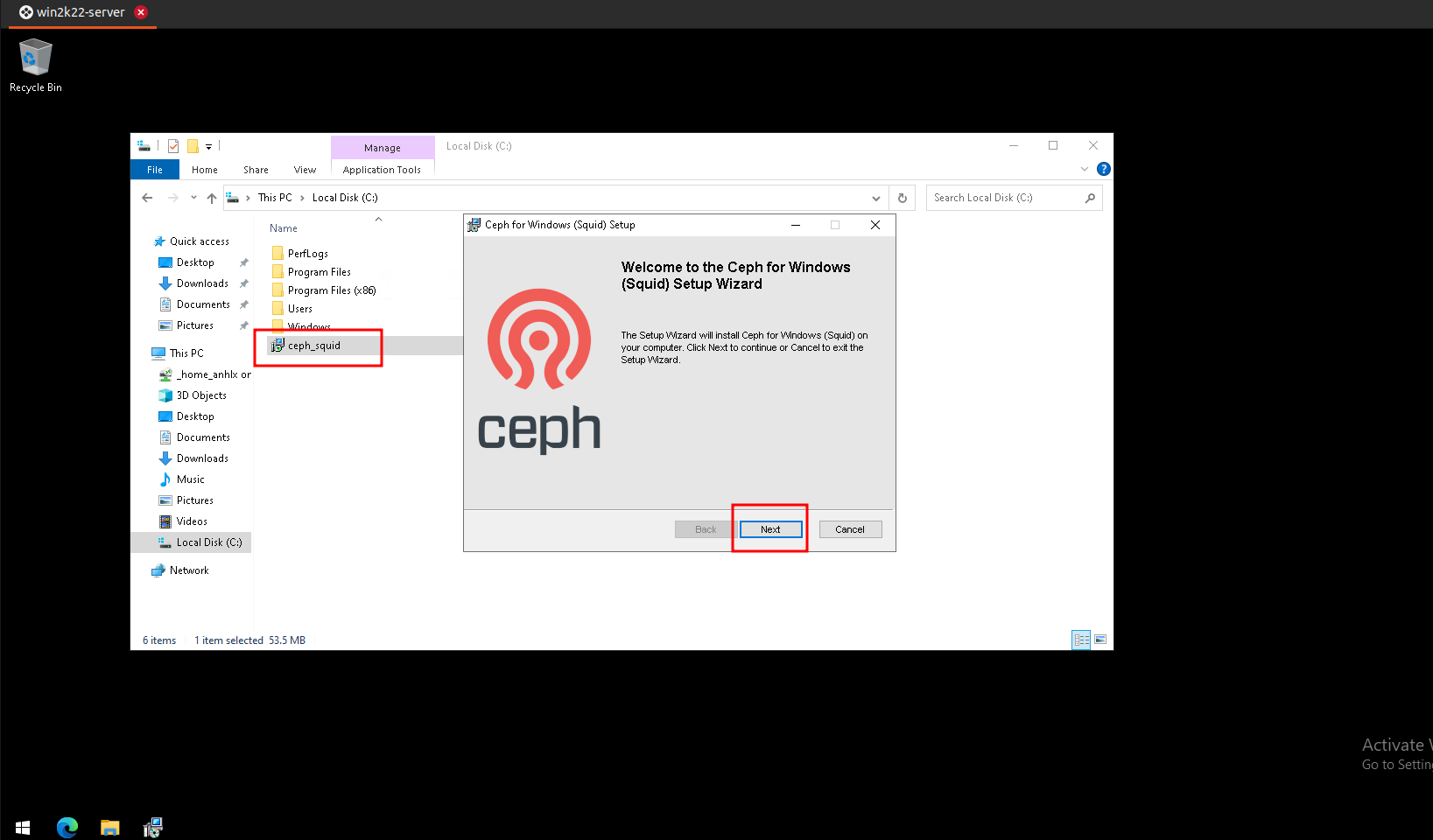

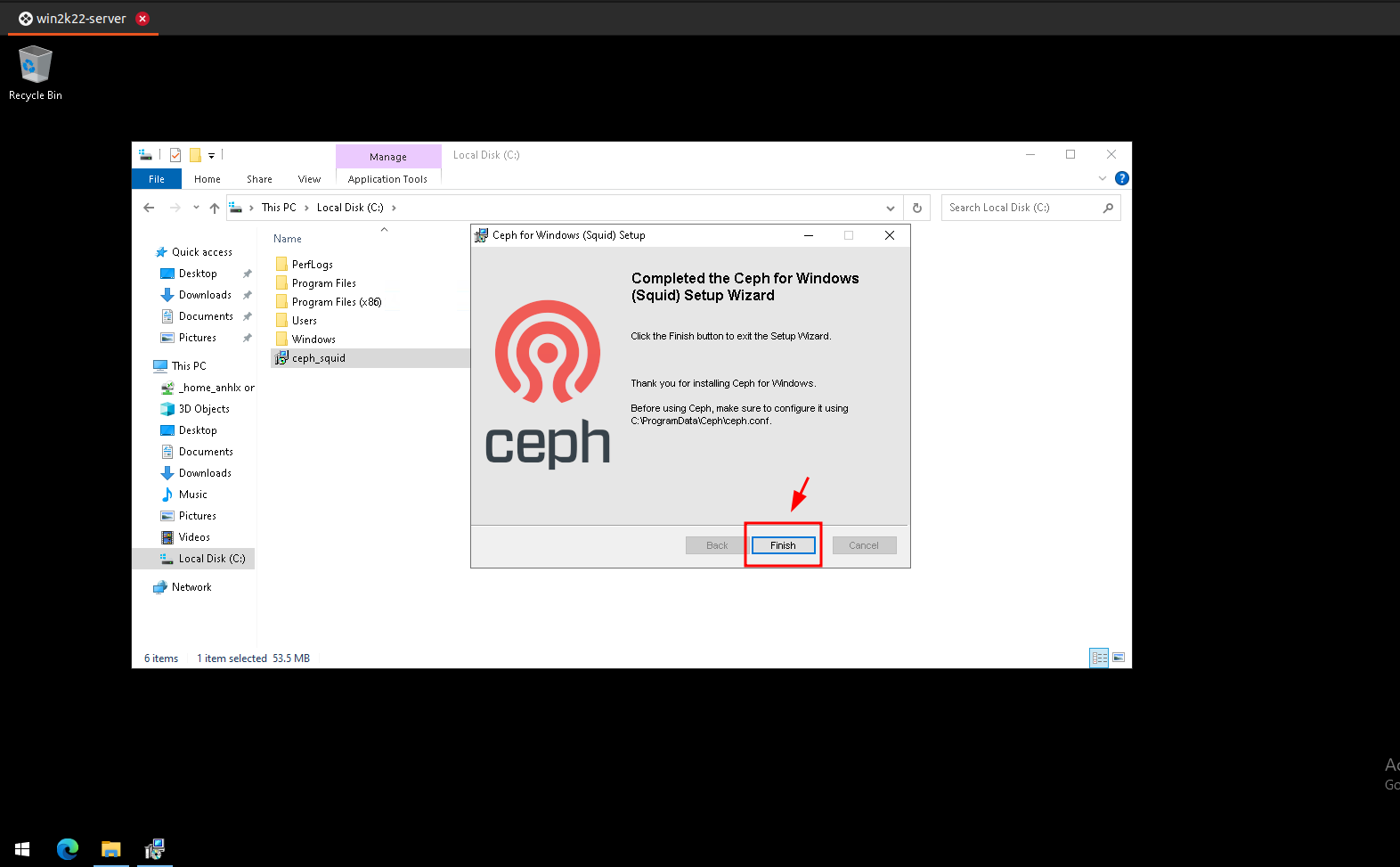

Cài đặt và restart server
- Tạo file cấu hình Ceph : c:\%ProgramData%\Ceph\ceph.conf
[global]
log to stderr = true
run dir = C:/ProgramData/Ceph/out
crash dir = C:/ProgramData/Ceph/out
[client]
keyring = C:/ProgramData/Ceph/ceph.keyring
log file = C:/ProgramData/Ceph/out/$name.$pid.log
admin socket = C:/ProgramData/Ceph/out/$name.$pid.asok
[global]
mon host = 10.10.1.11,10.10.1.12,10.10.1.13
- Tạo file keyring : c:\%ProgramData%\Ceph\ceph.keyring
[client.admin]
key = AQBdPx5n0agJOxAACDY6rZbpJxFU5Ig7NjdZtw==

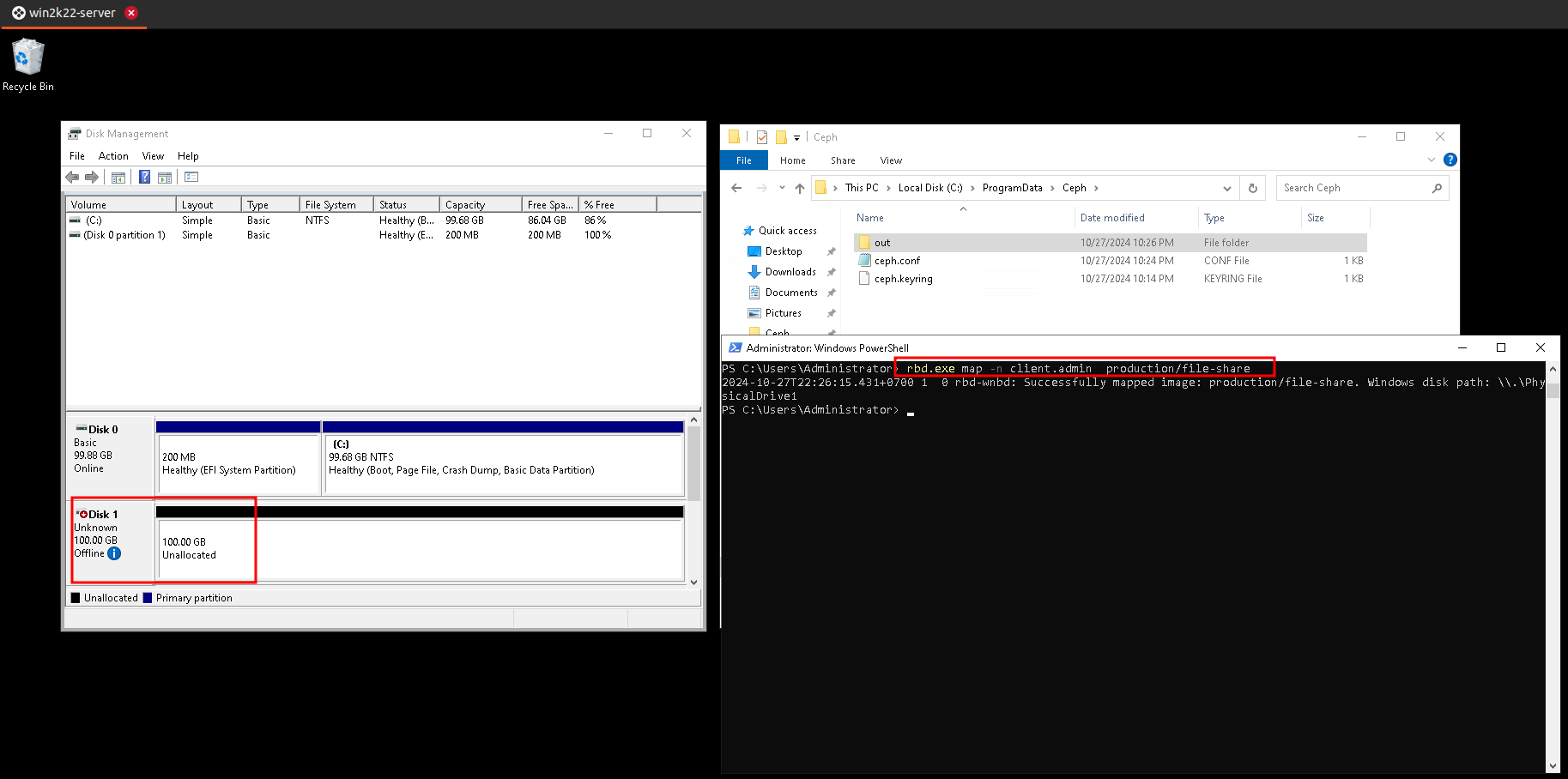

- Dùng Windows PowerShell map Ceph block device
rbd.exe map -n client.admin production/file-share

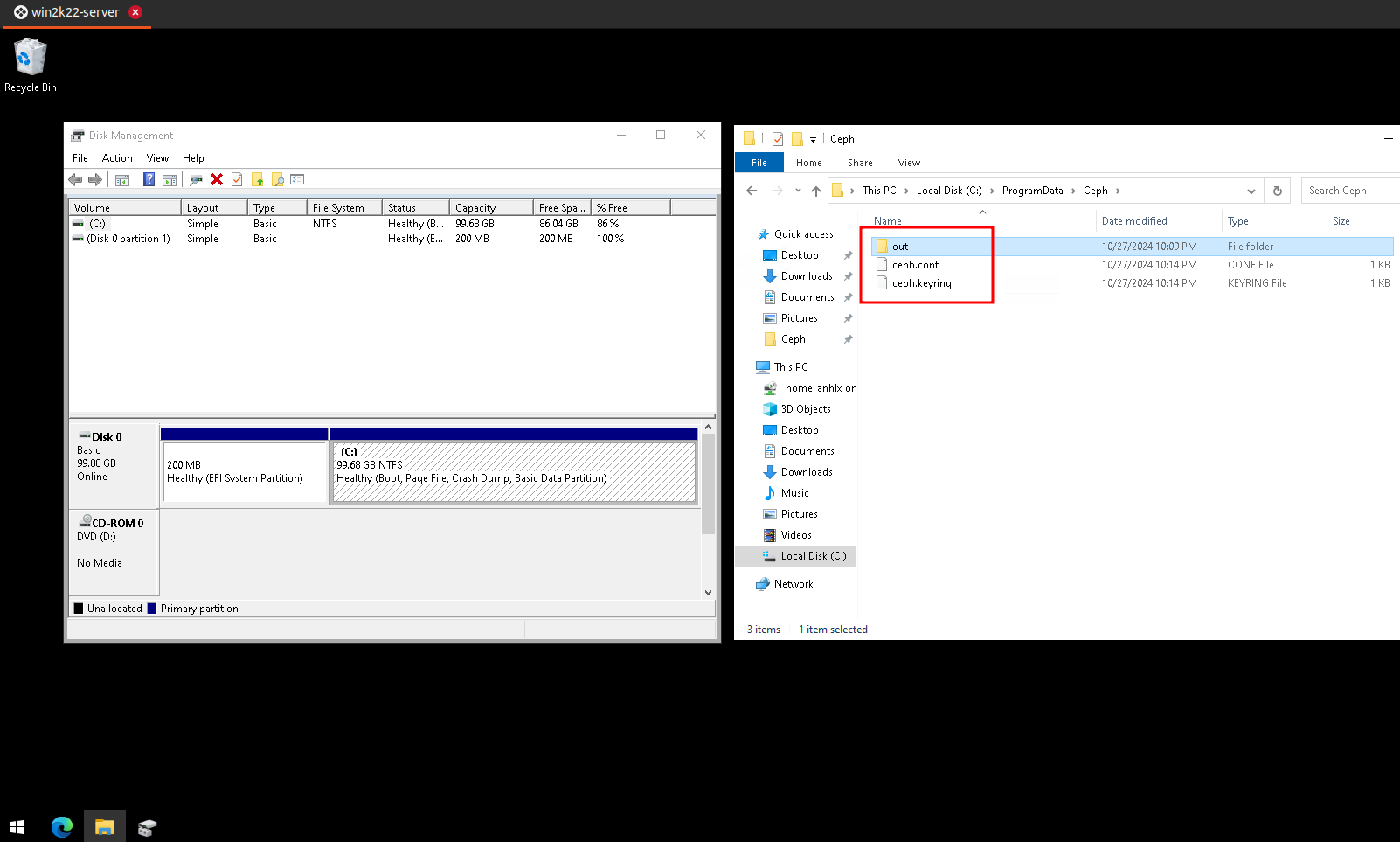

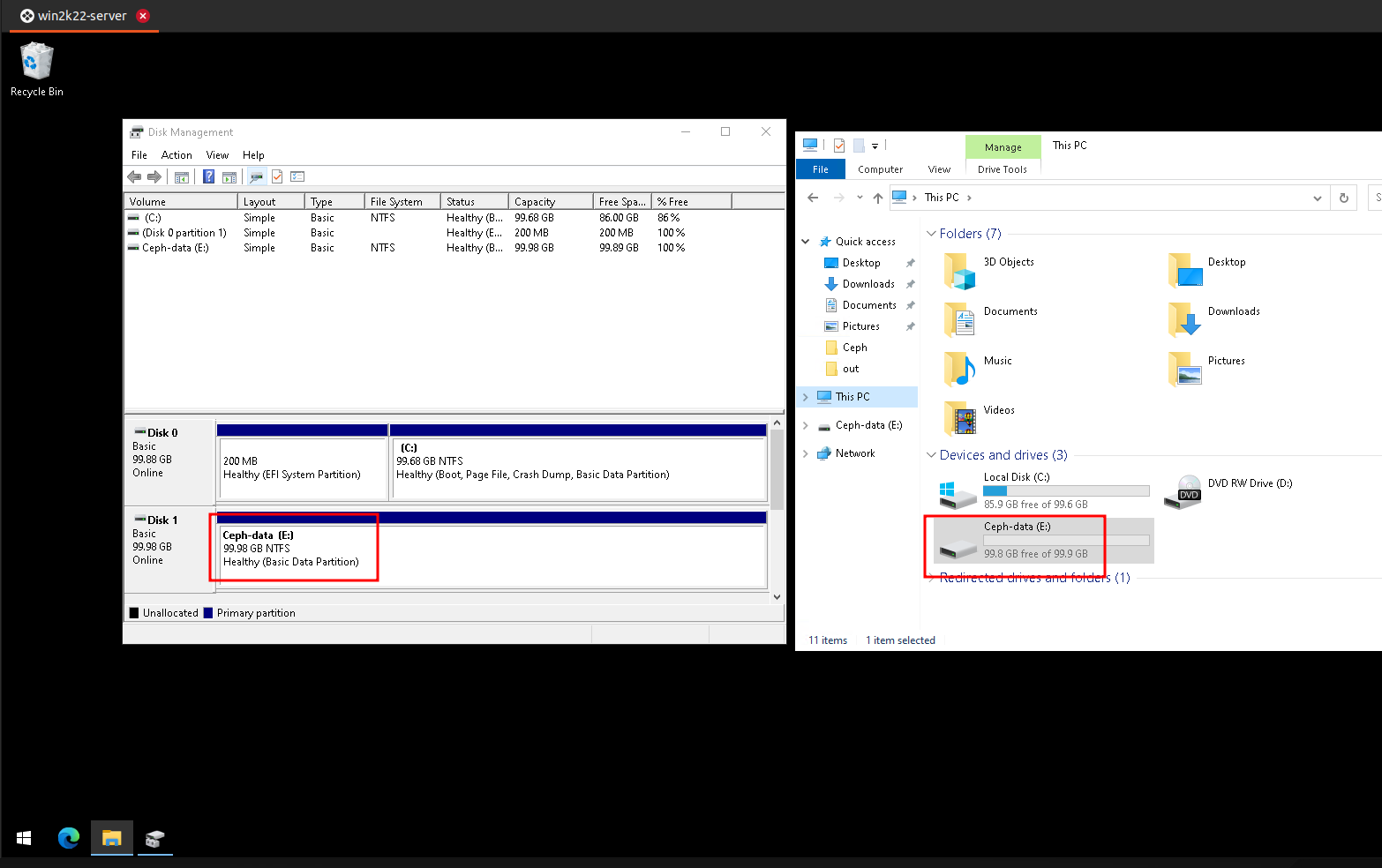

- Dùng Disk Manager trên Windows mount và sử dụng
