Anh Le

System Engineer Cloud Infrastructure

10 minute read

Mục lục

1. Giới thiệu

WireGuard là một giao thức VPN hiện đại, nhẹ, nhanh và bảo mật cao hơn so với IPsec hay OpenVPN truyền thống. WireGuard sử dụng mã hoá tiên tiến (ChaCha20, Curve25519, BLAKE2s) và có codebase nhỏ gọn (~4000 dòng code), giúp dễ audit và ít lỗi bảo mật.

Trong bài lab này, mình sẽ triển khai VPN Site-to-Site giữa 2 pfSense firewall sử dụng WireGuard theo mô hình thực tế:

  • Site A (On-Premise): Không có IP public, nằm sau NAT/ISP router
  • Site B (Cloud): Có IP public gắn trực tiếp vào WAN interface

Đây là kịch bản rất phổ biến khi doanh nghiệp cần kết nối văn phòng (on-prem) với hạ tầng cloud. WireGuard hỗ trợ tốt trường hợp này nhờ cơ chế persistent keepalive — FW01 (on-prem) chủ động khởi tạo kết nối đến FW02 (cloud) và duy trì tunnel qua NAT.

Mục tiêu:

  • VLAN 200 (10.10.200.0/24) giả lập đường Internet giữa 2 site
  • VLAN 201 (10.10.201.0/24) là mạng nội bộ Site A — On-Premise
  • VLAN 202 (10.10.202.0/24) là mạng nội bộ Site B — Cloud
  • FW01 (on-prem) không có IP public, kết nối outbound đến FW02
  • FW02 (cloud) có IP public (10.10.200.253 trong lab, tương đương Public IP trên cloud)
  • Các VM trong VLAN 201 và 202 thông nhau qua WireGuard tunnel

Thông tin lab:

Thành phần Giá trị
pfSense Version 2.7.2-RELEASE (FreeBSD 14.0)
Hypervisor VMware vSphere (ESXi)

Lưu ý mô hình lab: Trong lab, VLAN 200 giả lập Internet nên cả 2 FW đều có IP trên cùng subnet. Trong thực tế, FW01 sẽ có private IP từ ISP (NAT) và FW02 sẽ có Public IP thật trên cloud. Cấu hình WireGuard giữ nguyên — chỉ thay IP endpoint của FW02 thành Public IP thật.

2. Topology & Quy hoạch IP

  Site A - ON-PREMISE (VLAN 201)        Internet (VLAN 200)           Site B - CLOUD (VLAN 202)
  10.10.201.0/24                        10.10.200.0/24                10.10.202.0/24
  *** Không có IP Public ***                                         *** Có IP Public ***

 ┌──────────────┐      ┌─────────────────────────────────────┐      ┌──────────────┐
 │  VM-A        │      │                                     │      │  VM-B        │
 │ 10.10.201.x  │      │         "Simulated Internet"        │      │ 10.10.202.x  │
 └──────┬───────┘      │          VLAN 200                   │      └──────┬───────┘
        │              │                                     │             │
 ┌──────▼───────┐      │                                     │      ┌──────▼───────┐
 │   FW01       │      │       FW01 initiates ──────►        │      │   FW02       │
 │ On-Premise   │      │       (outbound UDP 51820)          │      │ Cloud        │
 │ LAN: .201.254├──────┤ WAN: 10.10.200.254 (private/NAT)    │      │ LAN: .202.253│
 │              ├──────┤          10.10.200.253 (Public) :WAN─┤─────┤              │
 │ WG: 10.0.0.1 │      │                                     │      │ WG: 10.0.0.2 │
 └──────────────┘      └─────────────────────────────────────┘      └──────────────┘

                  WireGuard Tunnel: 10.0.0.0/30 | Port: 51820/UDP
                  FW01 → Initiator (no public IP, keepalive=25s)
                  FW02 → Listener  (public IP, dynamic endpoint for FW01)

Bảng quy hoạch IP:

Thiết bị Interface IP Address Subnet Vai trò
FW01 WAN 10.10.200.254 /24 Private IP / NAT (On-Premise)
FW01 LAN 10.10.201.254 /24 Gateway Site A (VLAN 201)
FW01 WG (tun_wg0) 10.0.0.1 /30 WireGuard Tunnel — Initiator
FW02 WAN 10.10.200.253 /24 Public IP (Cloud)
FW02 LAN 10.10.202.253 /24 Gateway Site B (VLAN 202)
FW02 WG (tun_wg0) 10.0.0.2 /30 WireGuard Tunnel — Listener

WireGuard Tunnel — Vai trò:

  FW01 — On-Premise (Initiator) FW02 — Cloud (Listener)
Vai trò Client — chủ động kết nối Server — lắng nghe kết nối
Public IP ❌ Không có ✅ 10.10.200.253 (lab)
Listen Port 51820 51820
Tunnel Address 10.0.0.1/30 10.0.0.2/30
Peer Endpoint 10.10.200.253:51820 (IP public FW02) Không cần (Dynamic Endpoint ✅)
Keep Alive 25 (bắt buộc — duy trì NAT) 0 hoặc không set
Allowed IPs 10.0.0.2/32, 10.10.202.0/24 10.0.0.1/32, 10.10.201.0/24

Giải thích: FW01 không có IP public nên FW02 không thể chủ động kết nối đến FW01. Thay vào đó:

  • FW01 set endpoint = IP public của FW02 → chủ động gửi handshake
  • FW02 set Dynamic Endpoint cho FW01 → tự động học IP:port của FW01 sau khi nhận handshake
  • FW01 set Keep Alive = 25s → gửi packet định kỳ để giữ NAT mapping trên ISP router, đảm bảo tunnel không bị drop

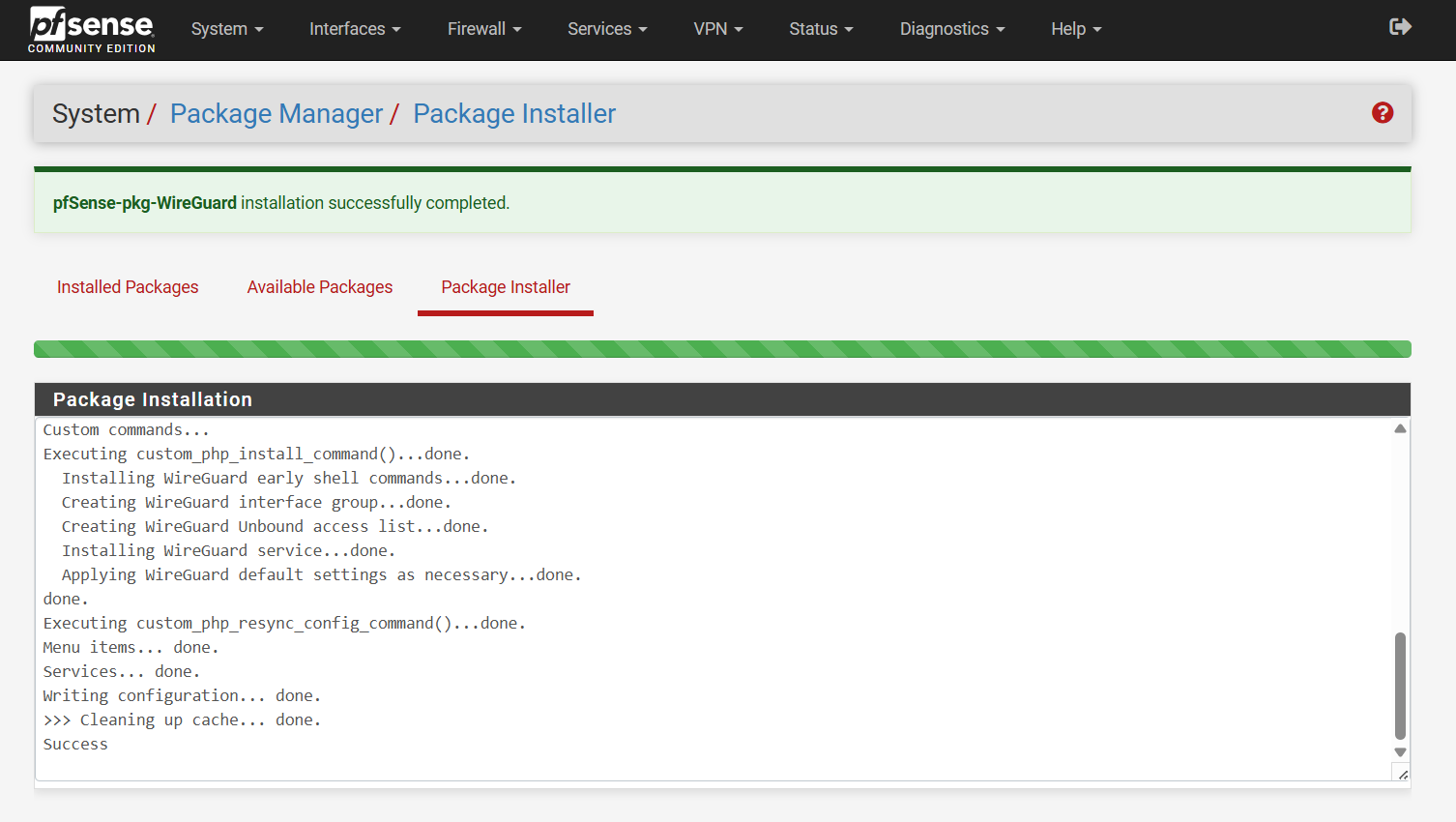

3. Cài đặt WireGuard package trên pfSense

Thực hiện trên cả 2 pfSense (FW01 và FW02):

  1. Truy cập System → Package Manager → Available Packages
  2. Tìm kiếm “WireGuard”
  3. Nhấn Install → Confirm

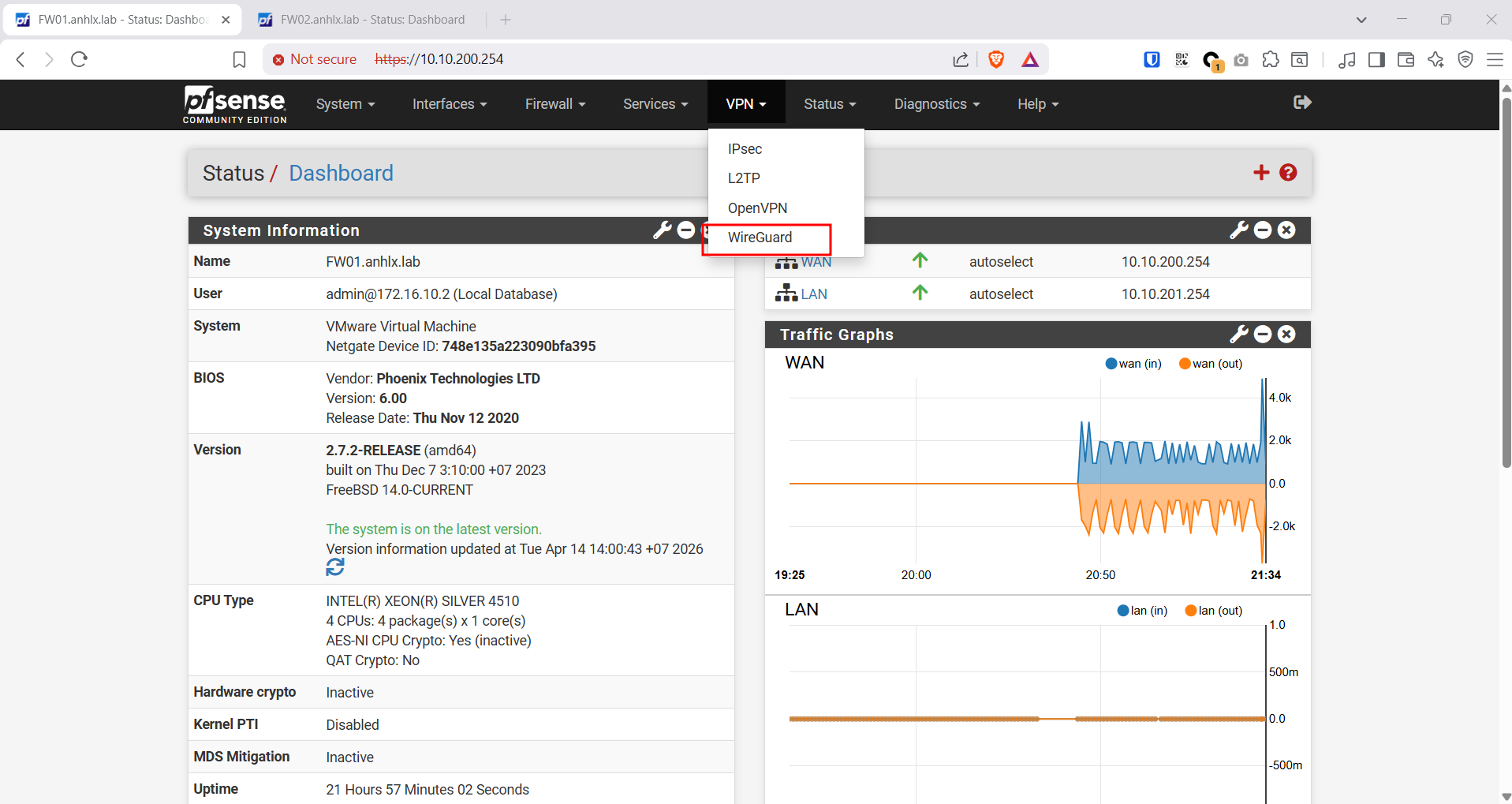

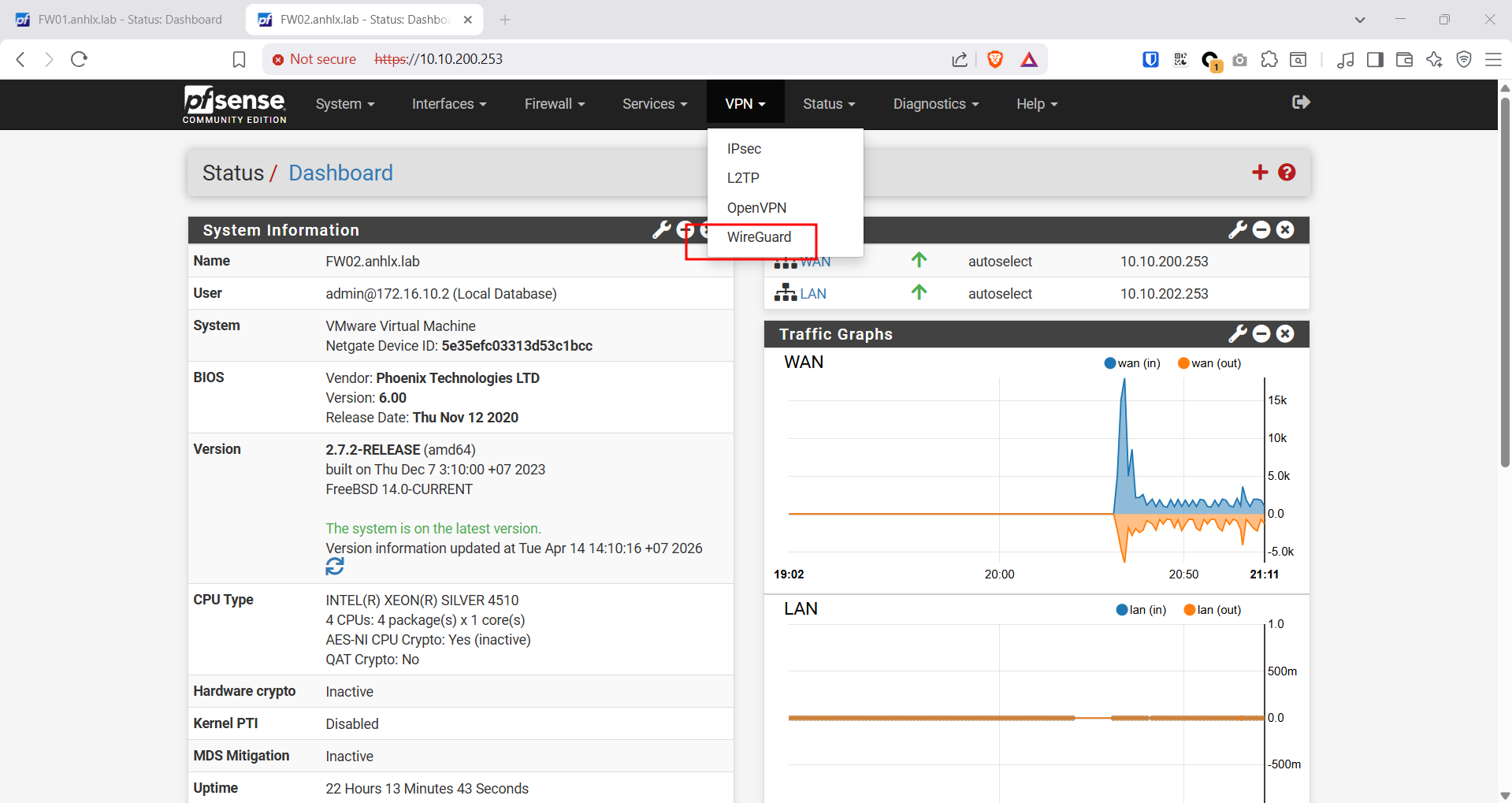

Sau khi cài xong, menu VPN → WireGuard sẽ xuất hiện.

4. Cấu hình WireGuard trên FW01 — Site A (On-Premise, Initiator)

FW01 không có IP public → đóng vai trò Initiator — chủ động kết nối đến FW02 cloud.

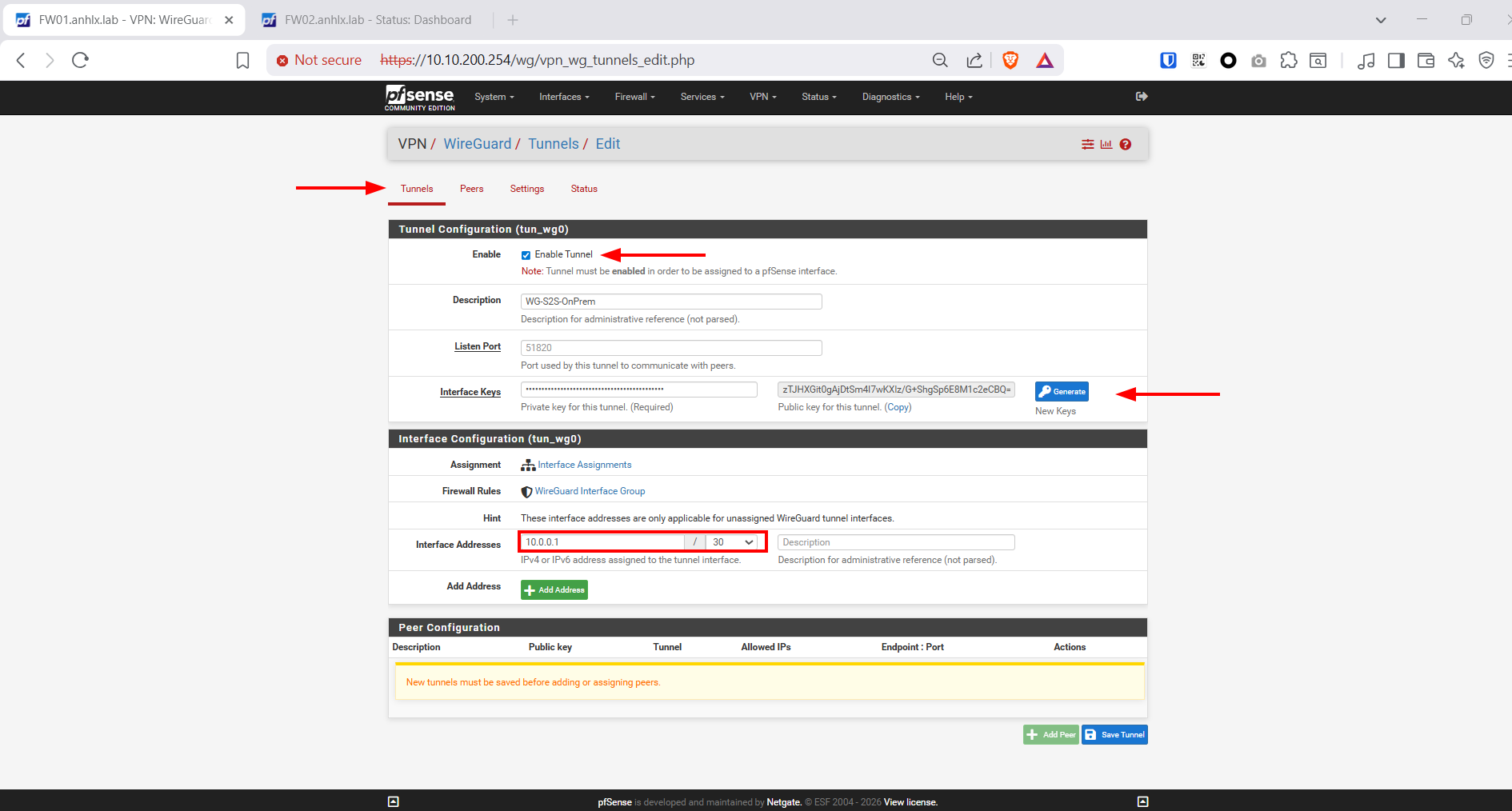

4.1. Tạo Tunnel

Truy cập VPN → WireGuard → Tunnels → Add Tunnel

Tham số Giá trị
Enable ✅
Description WG-S2S-OnPrem
Listen Port 51820
Interface Keys Nhấn Generate để tạo cặp key
Interface Addresses 10.0.0.1/30

Nhấn Save Tunnel → Copy Public Key của FW01 ra notepad để dùng cho bước cấu hình peer trên FW02.

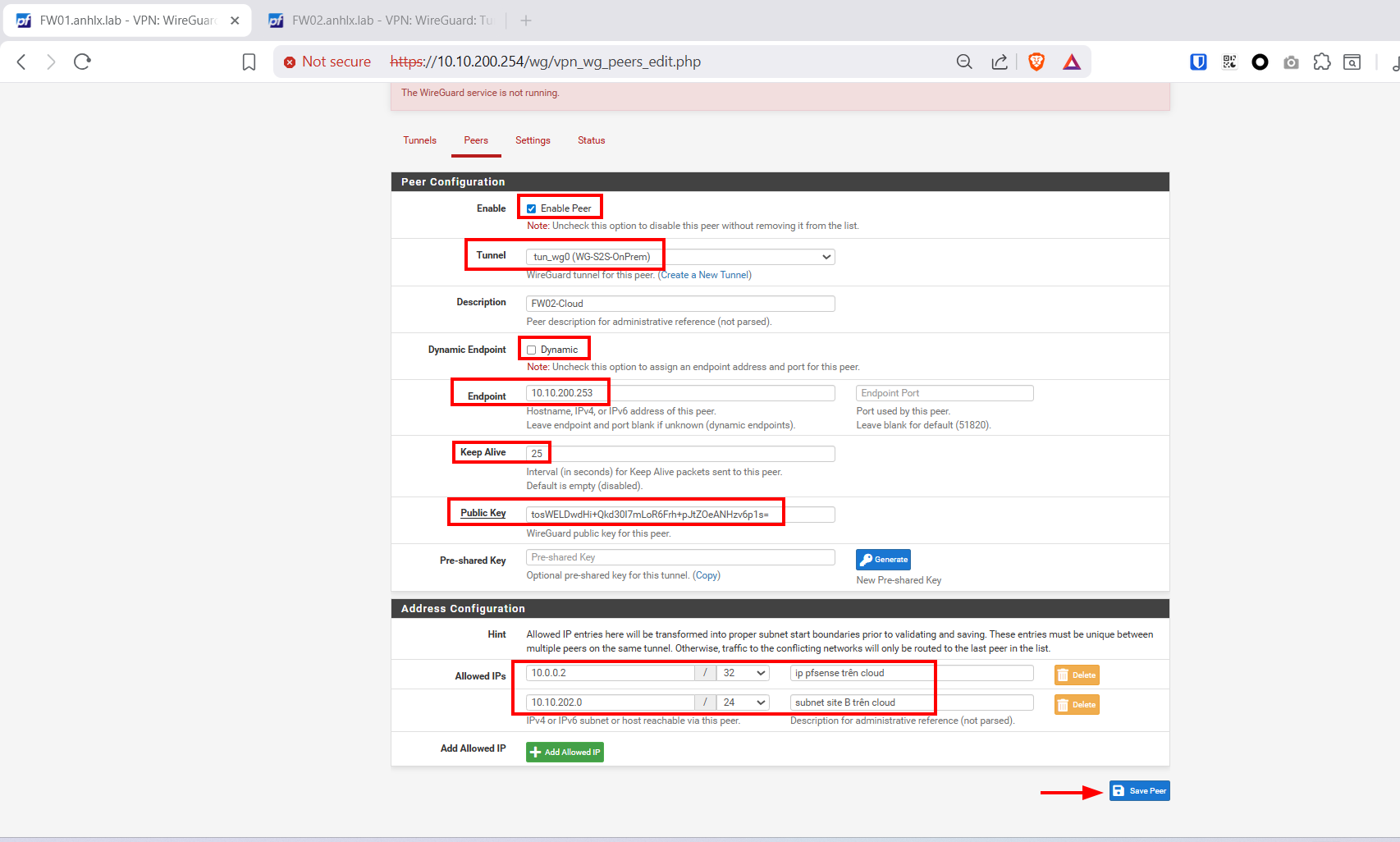

4.2. Thêm Peer (FW02 — Cloud)

Truy cập VPN → WireGuard → Peers → Add Peer

Tham số Giá trị
Enable ✅
Tunnel tun_wg0 (WG-S2S-OnPrem)
Description FW02-Cloud
Dynamic Endpoint ❌ Bỏ tick (vì FW02 có IP public cố định)
Endpoint 10.10.200.253 (thay bằng Public IP thật của FW02 cloud)
Endpoint Port 51820
Keep Alive 25 (bắt buộc — duy trì NAT mapping)
Public Key (Public Key của FW02 - lấy từ bước 5.1)
Allowed IPs 10.0.0.2/32
Allowed IPs 10.10.202.0/24

Quan trọng:

  • Dynamic Endpoint = OFF vì FW02 có IP public cố định, FW01 cần biết chính xác endpoint để khởi tạo kết nối
  • Keep Alive = 25 là bắt buộc cho site on-prem nằm sau NAT. Nếu không set, NAT table trên ISP router sẽ timeout và tunnel bị mất kết nối
  • Allowed IPs phải bao gồm cả tunnel IP của peer (10.0.0.2/32) VÀ subnet LAN phía bên kia (10.10.202.0/24). Đây là cơ chế crypto-routing của WireGuard

Nhấn Save Peer.

5. Cấu hình WireGuard trên FW02 — Site B (Cloud, Listener)

FW02 có IP public → đóng vai trò Listener — lắng nghe kết nối từ FW01 on-prem.

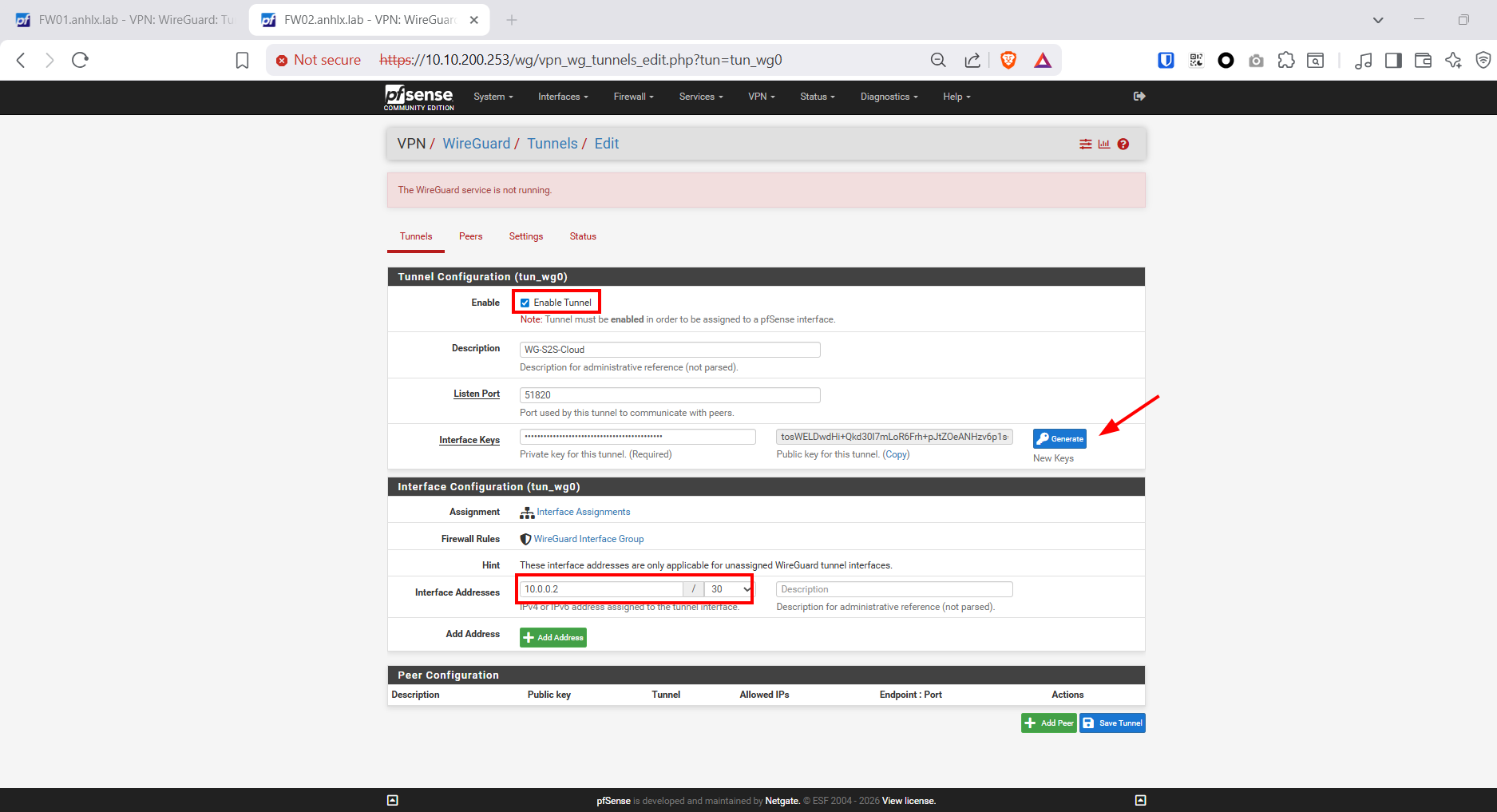

5.1. Tạo Tunnel

Truy cập VPN → WireGuard → Tunnels → Add Tunnel

Tham số Giá trị
Enable ✅
Description WG-S2S-Cloud
Listen Port 51820
Interface Keys Nhấn Generate để tạo cặp key
Interface Addresses 10.0.0.2/30

Nhấn Save Tunnel → Copy Public Key của FW02 để paste vào cấu hình peer trên FW01 (bước 4.2).

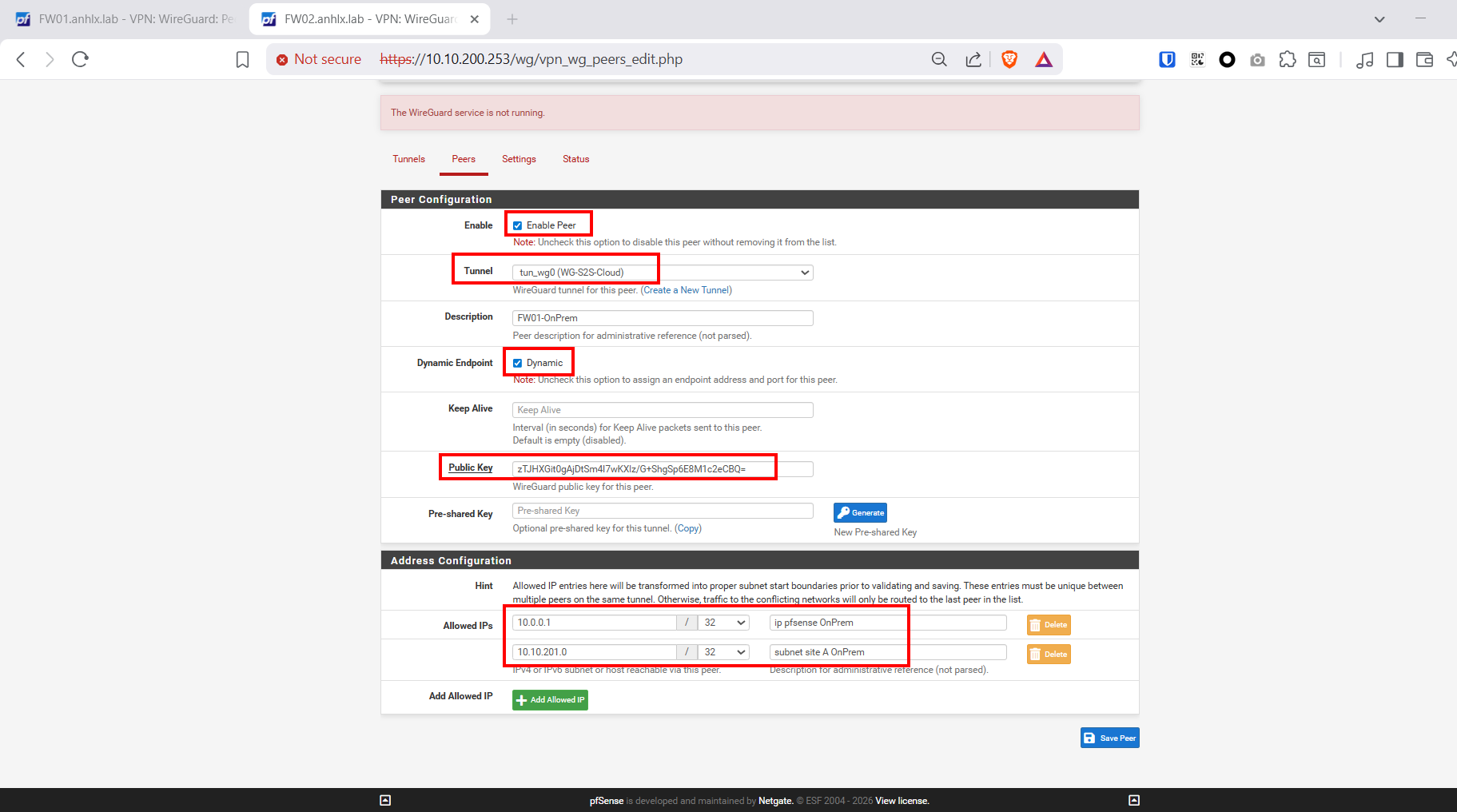

5.2. Thêm Peer (FW01 — On-Premise)

Truy cập VPN → WireGuard → Peers → Add Peer

Tham số Giá trị
Enable ✅
Tunnel tun_wg0 (WG-S2S-Cloud)
Description FW01-OnPrem
Dynamic Endpoint ✅ Tick chọn (FW01 không có IP public → FW02 không biết trước IP)
Endpoint (để trống — WireGuard tự học sau handshake)
Endpoint Port (để trống)
Keep Alive 0 hoặc để trống
Public Key (Public Key của FW01 - lấy từ bước 4.1)
Allowed IPs 10.0.0.1/32
Allowed IPs 10.10.201.0/24

Điểm khác biệt quan trọng so với cấu hình 2 đầu public IP:

  • Dynamic Endpoint = ON — FW02 không biết trước IP của FW01 (vì FW01 nằm sau NAT). Sau khi FW01 gửi handshake, WireGuard tự ghi nhận source IP:port và dùng nó để gửi traffic ngược lại
  • Không cần set Endpoint IP/Port — để WireGuard tự học
  • Keep Alive = 0 — Phía cloud (listener) không cần keepalive. FW01 (initiator) mới cần keepalive để giữ NAT

Nhấn Save Peer.

6. Assign Interface WireGuard

Thực hiện trên cả 2 pfSense:

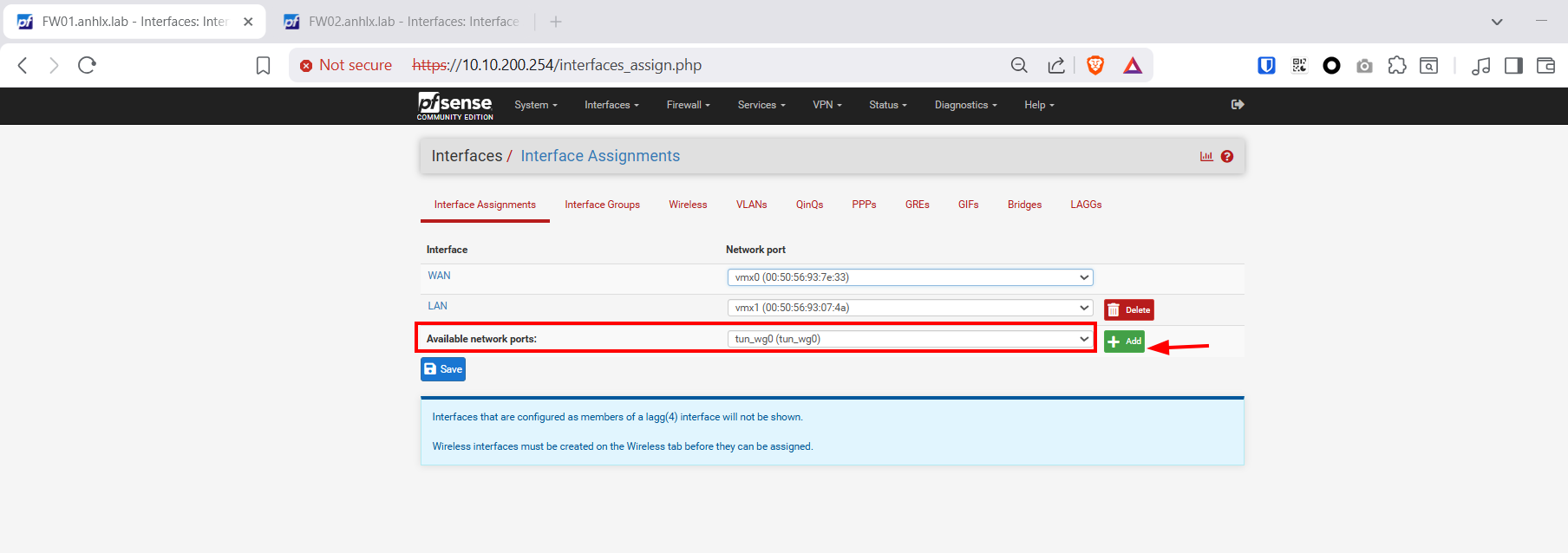

  1. Truy cập Interfaces → Assignments
  2. Ở Available network ports, chọn tun_wg0 → Nhấn Add

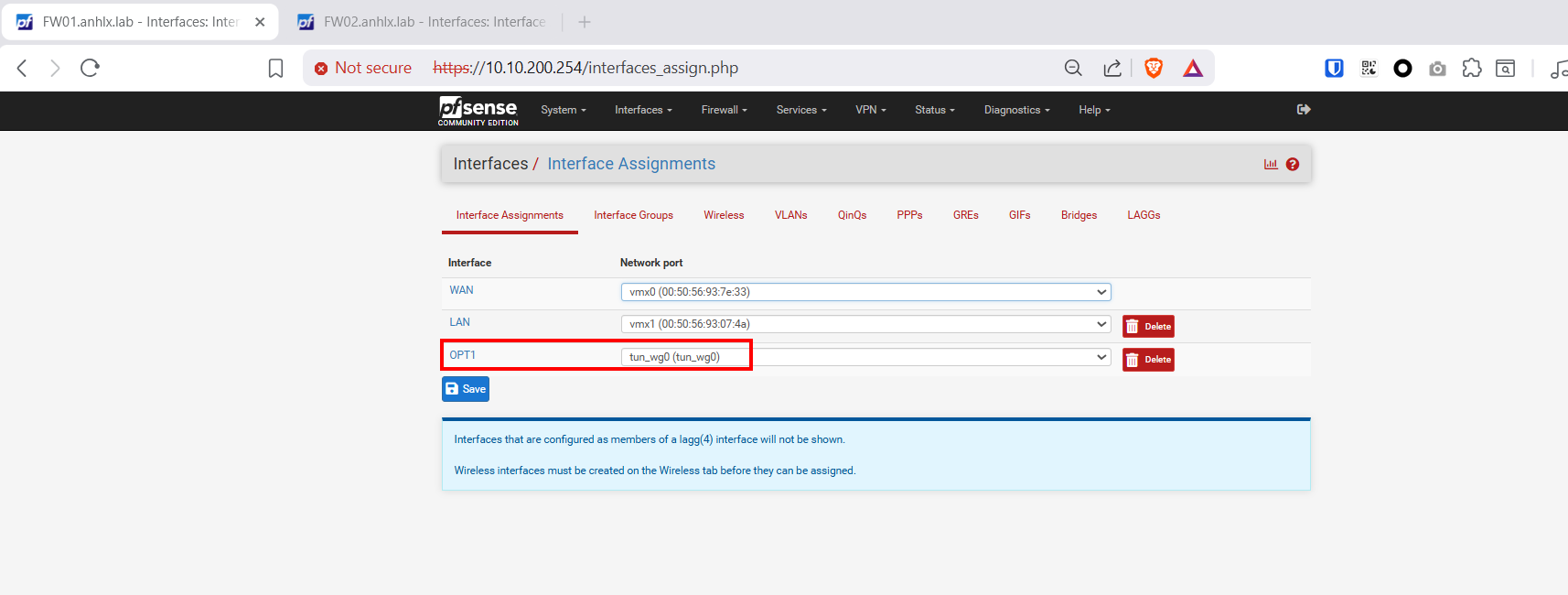

  3. Click vào interface vừa assign (thường là OPT1)

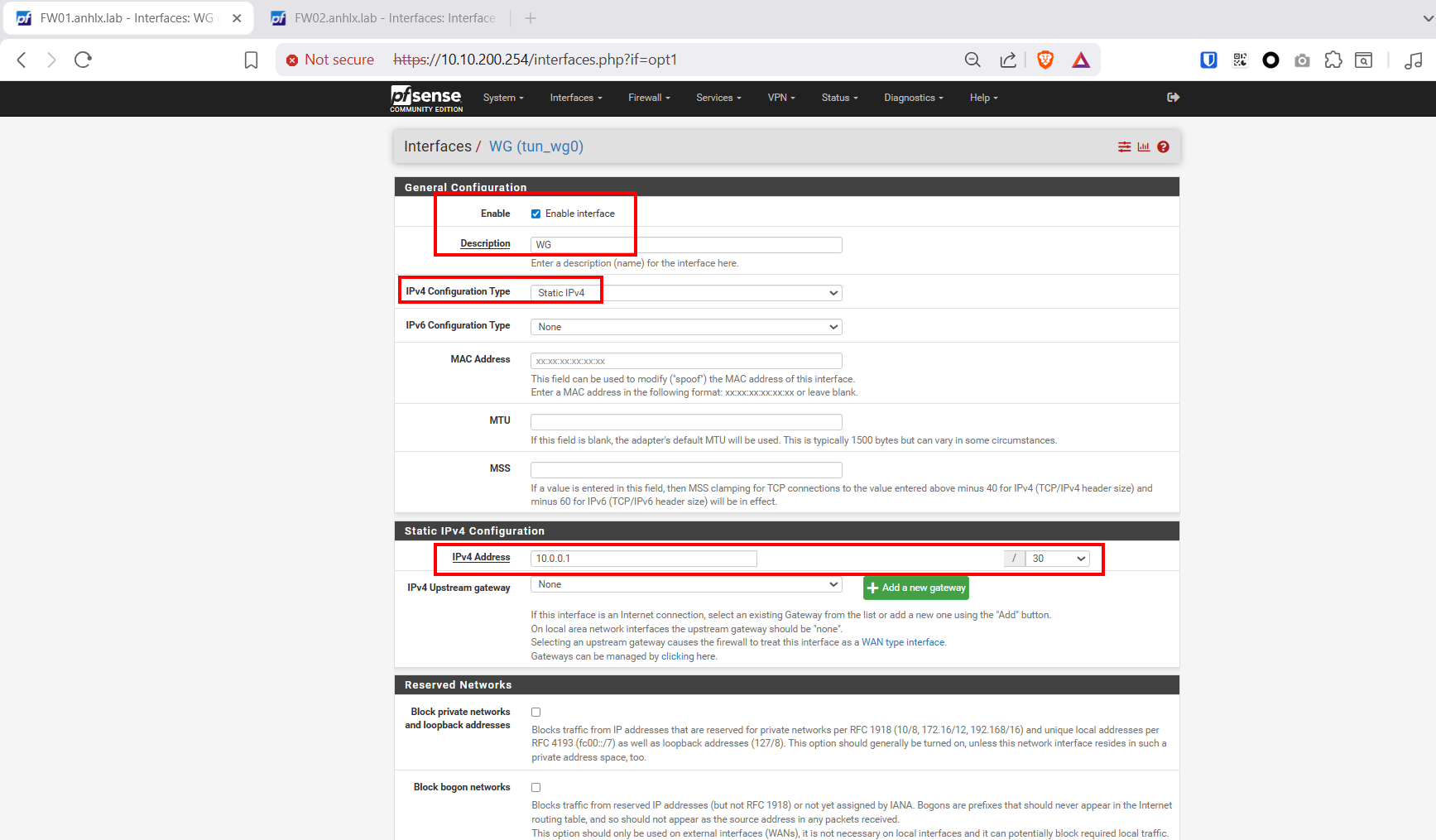

  4. Cấu hình:
Tham số Giá trị
Enable ✅
Description WG
IPv4 Configuration Type Static IPv4
IPv4 Address FW01: 10.0.0.1/30 — FW02: 10.0.0.2/30
IPv4 Upstream Gateway None

Lưu ý: Trên pfSense 2.7.x, bước assign interface là không bắt buộc nếu bạn chỉ dùng firewall rules trên tab WireGuard. Tuy nhiên, assign interface giúp bạn quản lý rules rõ ràng hơn và có thể sử dụng gateway cho routing nâng cao.

Nhấn Save → Apply Changes.

7. Cấu hình Firewall Rules

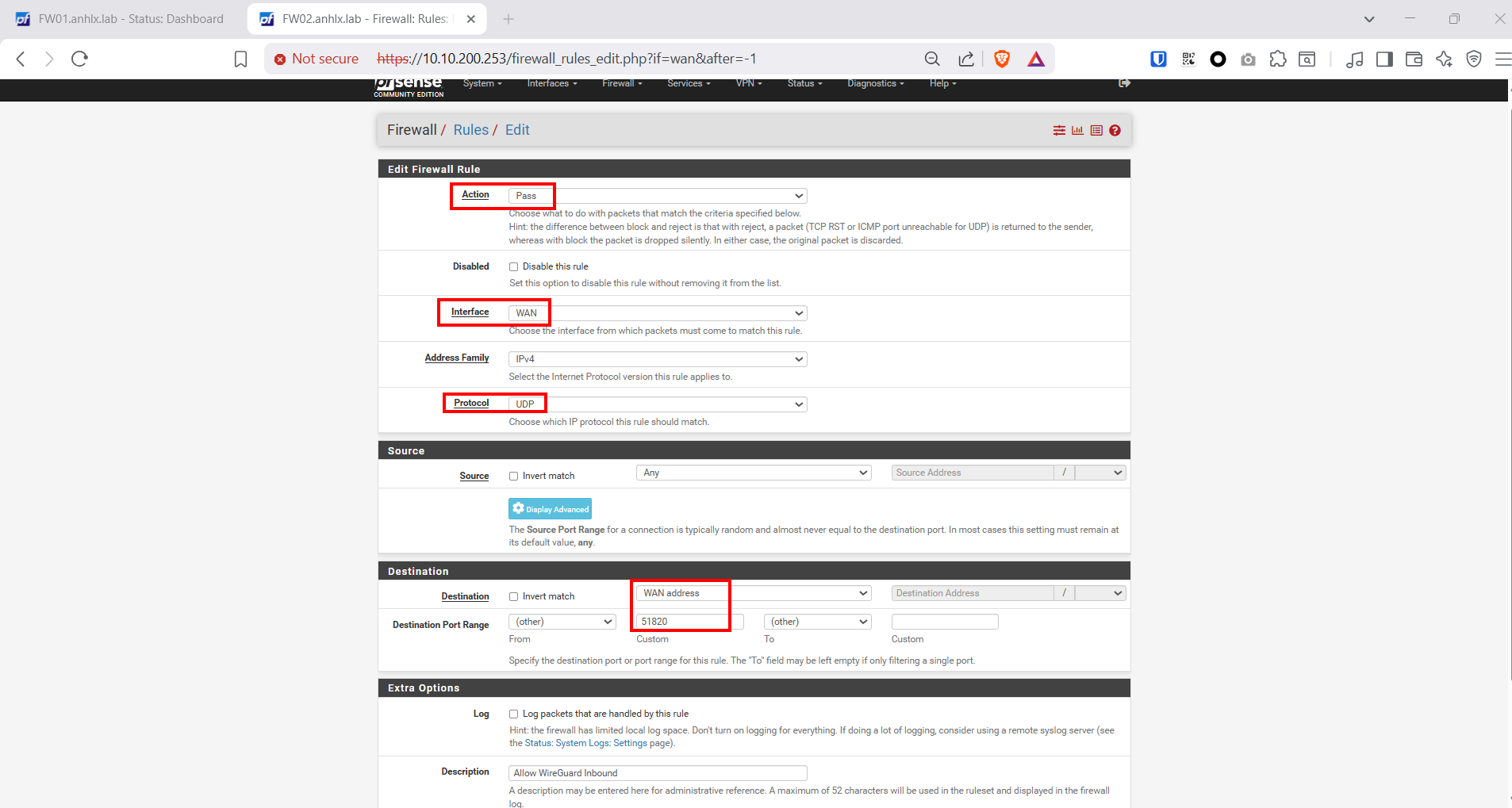

7.1. WAN Rules - Cho phép WireGuard

Chỉ cần tạo trên FW02 (Cloud) — vì FW02 là listener, nhận kết nối inbound trên port 51820. FW01 (on-prem) không cần WAN rule cho WireGuard vì traffic là outbound (FW01 chủ động kết nối ra ngoài).

Trên FW02 (Cloud), truy cập Firewall → Rules → WAN → Add rule:

Tham số Giá trị
Action Pass
Interface WAN
Protocol UDP
Source any
Destination WAN address
Destination Port 51820
Description Allow WireGuard Inbound

Nhấn Save → Apply Changes.

Trên cloud provider (AWS, GCP, Azure…) ngoài firewall rule trên pfSense, bạn còn cần mở Security Group / Firewall Rule cho phép UDP 51820 inbound trên cloud platform.

FW01 (On-Prem): Không cần mở port WAN vì FW01 gửi packet outbound. Response traffic từ FW02 sẽ đi qua NAT mapping đã được tạo bởi outbound connection. Tuy nhiên nếu ISP/router phía trước FW01 có firewall chặn outbound UDP, cần đảm bảo cho phép UDP 51820 outbound.

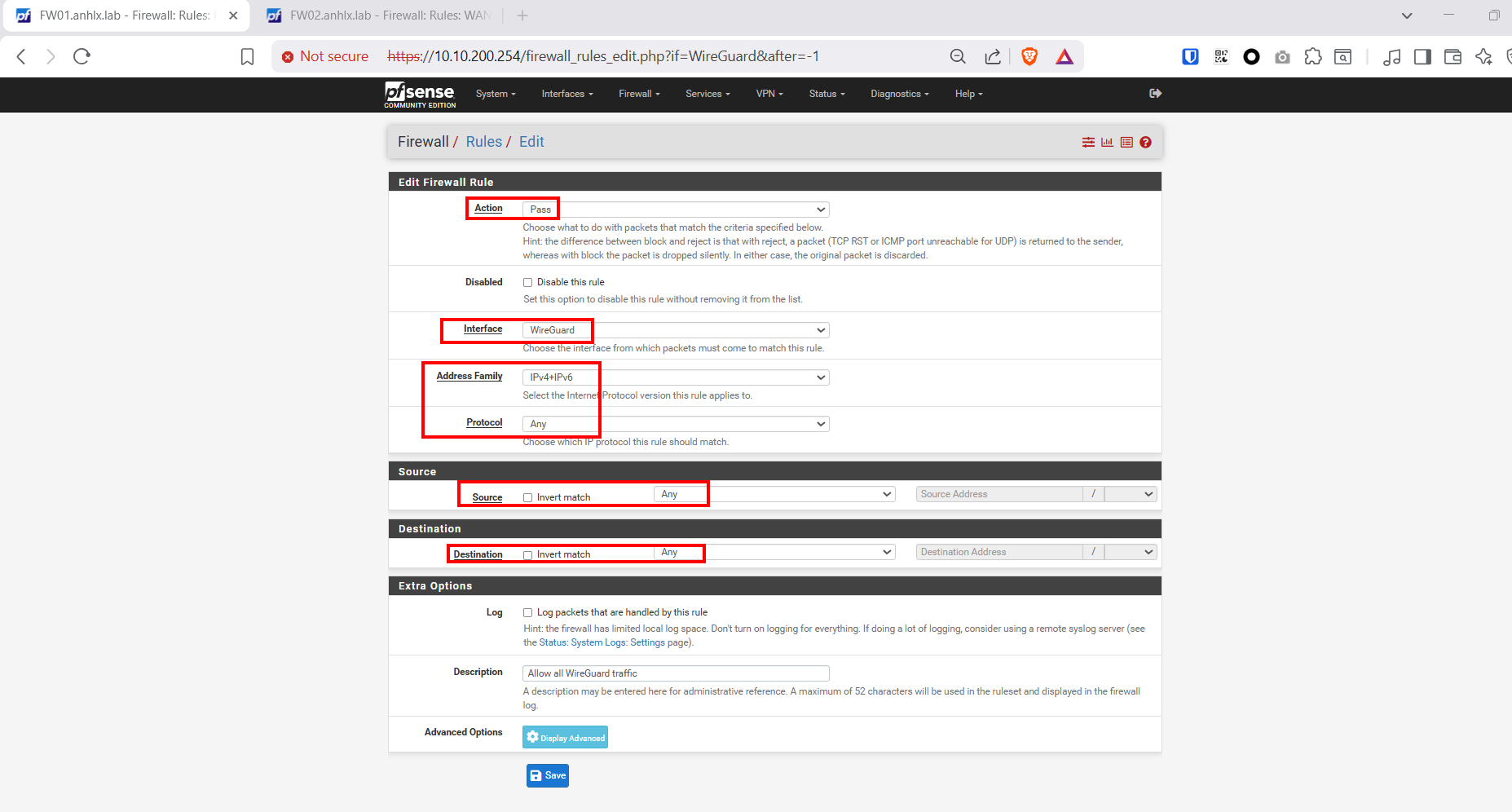

7.2. WireGuard Interface Rules

Trên cả 2 pfSense, truy cập Firewall → Rules → WireGuard (hoặc OPT1 nếu đã assign) → Add:

Tham số Giá trị
Action Pass
Interface WireGuard
Protocol any
Source any
Destination any
Description Allow all WireGuard traffic

Trong môi trường production, bạn nên giới hạn source/destination cụ thể thay vì allow any-any. Ví dụ chỉ cho phép từ 10.10.201.0/24 đến 10.10.202.0/24 và ngược lại.

Nhấn Save → Apply Changes.

7.3. LAN Rules

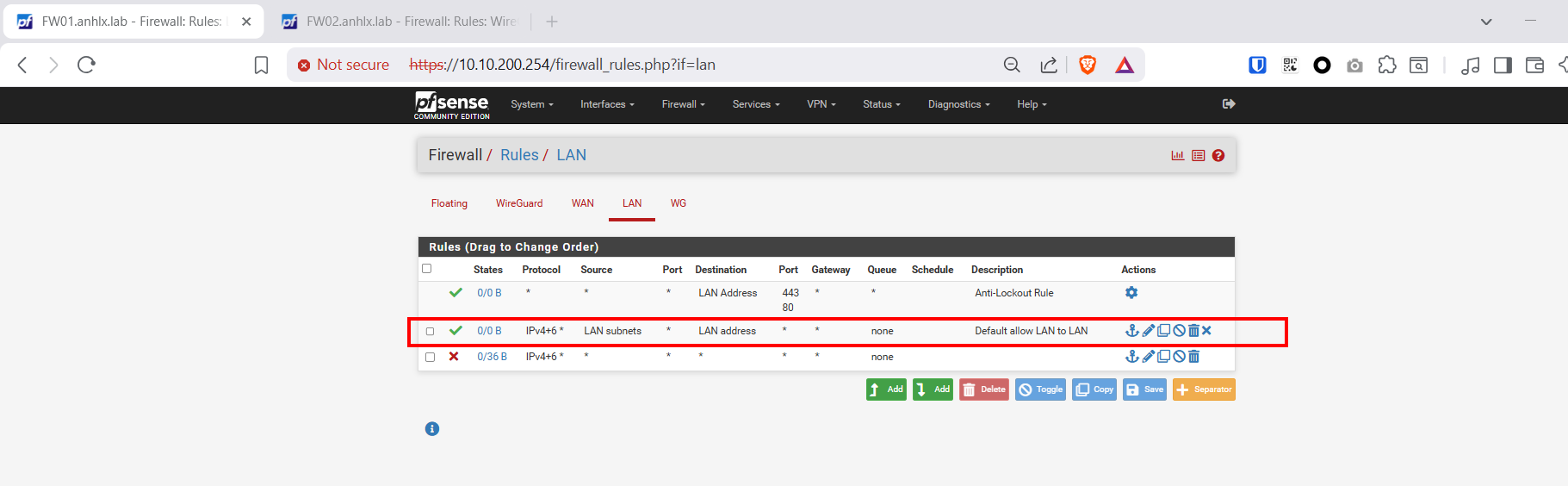

LAN rules mặc định trên cả 2 pfSense đang có:

  • Anti-Lockout Rule (cho phép truy cập web GUI)
  • Default allow LAN to LAN (cho phép LAN subnet ra mọi nơi)
  • Block all (chặn còn lại)

Rule “Default allow LAN to LAN” đã đủ để cho phép traffic từ LAN đi qua WireGuard tunnel. Nếu bạn muốn kiểm soát chặt hơn, có thể tạo rule cụ thể:

Trên FW01 - LAN:

Tham số Giá trị
Action Pass
Source LAN net (10.10.201.0/24)
Destination Network 10.10.202.0/24
Description Allow LAN to Site B via VPN

Trên FW02 - LAN:

Tham số Giá trị
Action Pass
Source LAN net (10.10.202.0/24)
Destination Network 10.10.201.0/24
Description Allow LAN to Site A via VPN

8. Kiểm tra kết nối

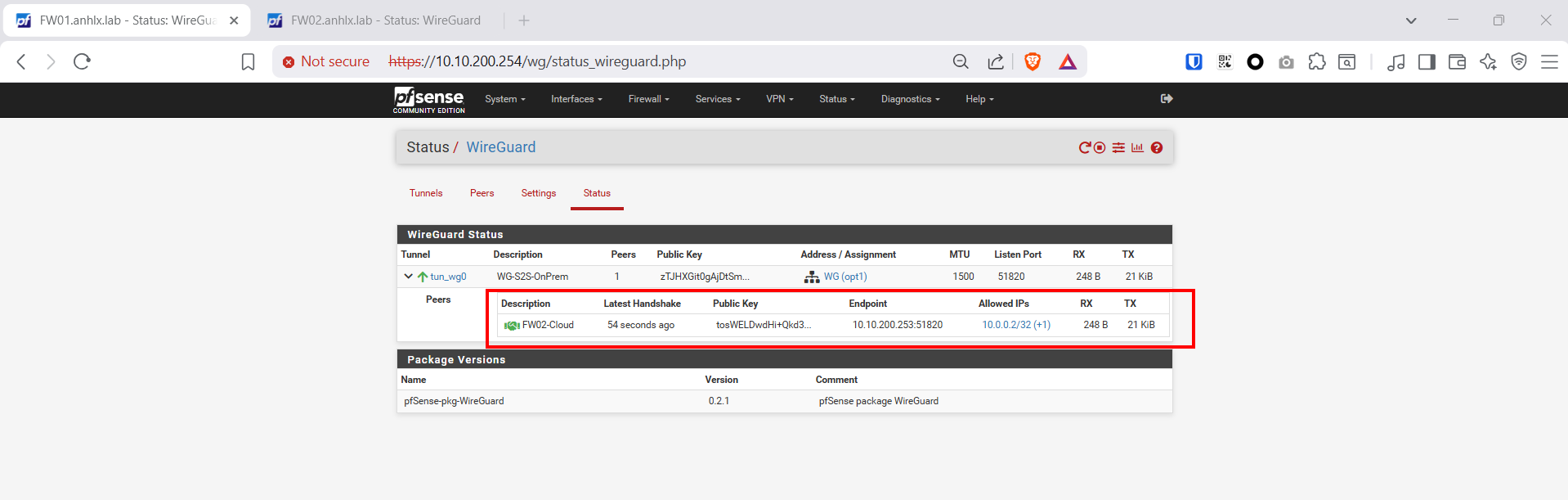

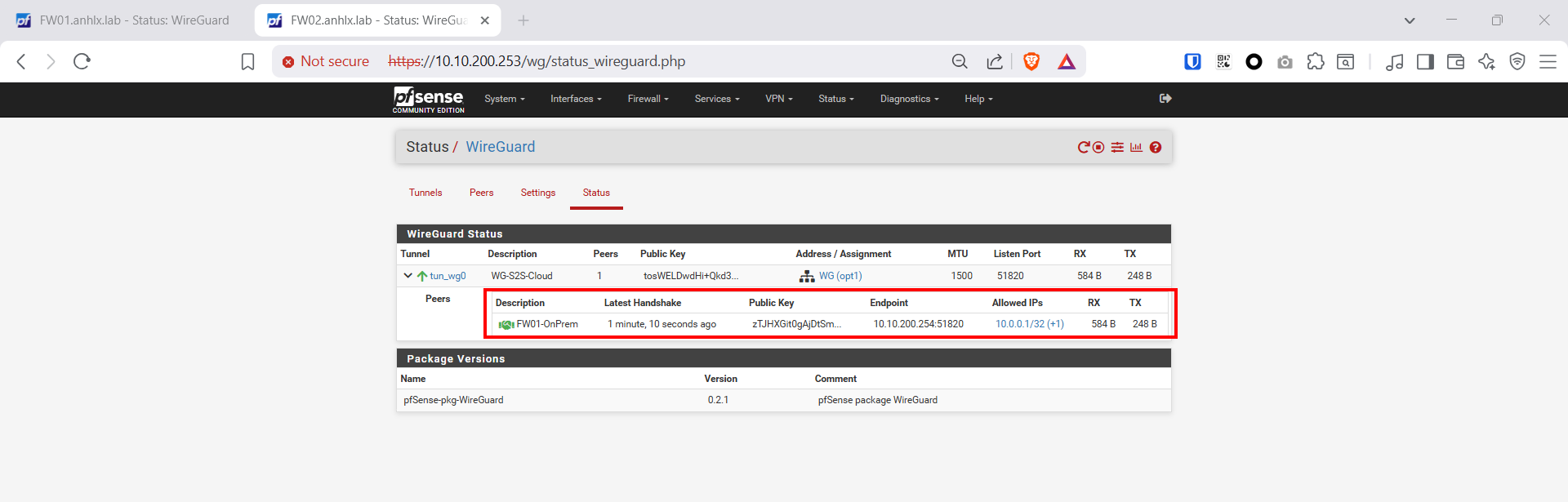

8.1. Kiểm tra trạng thái WireGuard

Truy cập Status → WireGuard trên cả 2 pfSense:

Kiểm tra:

  • Handshake: Phải hiển thị thời gian handshake gần nhất (vd: X seconds ago)
  • Transfer: Có dữ liệu sent/received
  • Endpoint: Hiển thị IP:port của peer

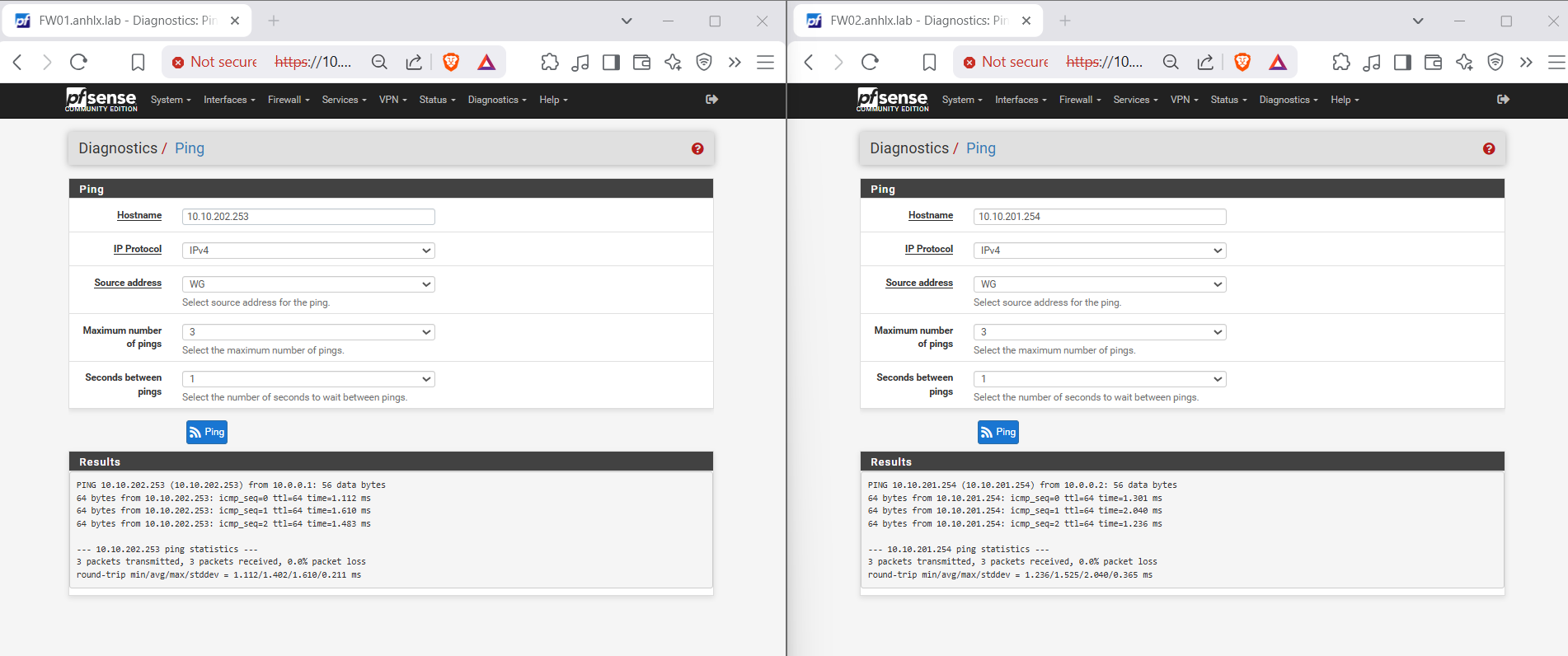

8.2. Ping test từ pfSense

Trên FW01, truy cập Diagnostics → Ping:

Ping 10.0.0.2 (tunnel IP FW02)     → phải thành công
Ping 10.10.202.253 (LAN FW02)      → phải thành công

Trên FW02, truy cập Diagnostics → Ping:

Ping 10.0.0.1 (tunnel IP FW01)     → phải thành công
Ping 10.10.201.254 (LAN FW01)      → phải thành công

Quan trọng: Khi ping đến subnet LAN phía bên kia, phải chọn Source Address là LAN address hoặc WireGuard address, không dùng default (WAN).

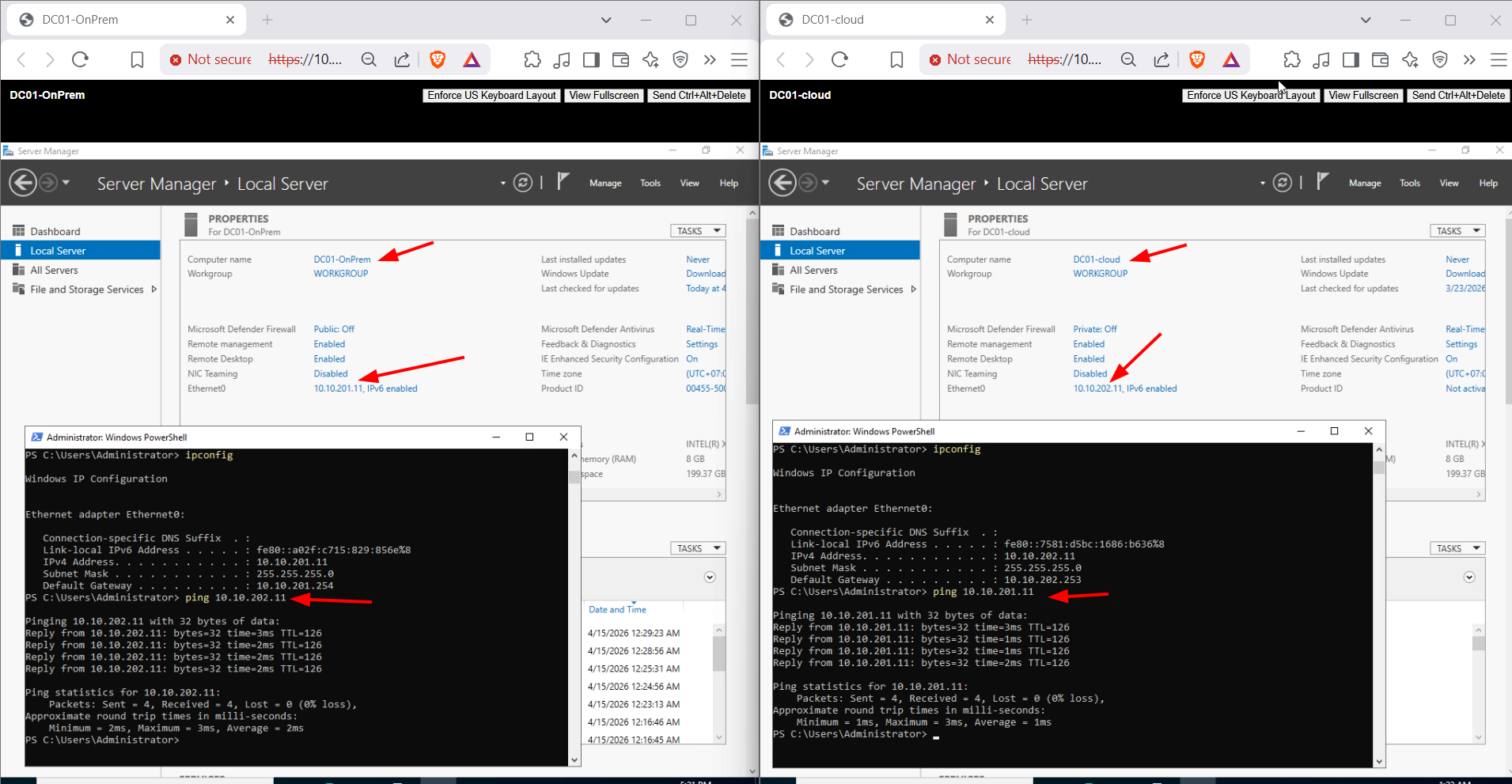

8.3. Ping test từ VM

  • Các VM trong 2 site ping thông qua lại

9. Lời kết

WireGuard Site-to-Site VPN trên pfSense là giải pháp đơn giản, hiệu quả để kết nối On-Premise với Cloud. So với IPsec:

Tiêu chí WireGuard IPsec
Cấu hình Đơn giản Phức tạp (Phase 1, Phase 2)
Hiệu năng Cao (kernel module) Trung bình
Codebase ~4000 dòng Hàng trăm nghìn dòng
Mã hoá ChaCha20, Curve25519 Tuỳ chọn (AES, 3DES…)
NAT Traversal Native (keepalive) Cần NAT-T (UDP 4500)
1 đầu không có Public IP ✅ Hỗ trợ tốt ⚠️ Phức tạp hơn

Tổng kết cấu hình On-Premise ↔ Cloud:

Bước FW01 (On-Prem) FW02 (Cloud)
1. Cài WireGuard ✅ ✅
2. Tạo tunnel + keypair ✅ ✅
3. Peer endpoint Set Public IP của FW02 Dynamic Endpoint
4. Keep Alive 25s (bắt buộc) 0 (không cần)
5. WAN rule UDP 51820 Không cần (outbound) Bắt buộc (inbound)
6. Cloud Security Group N/A Mở UDP 51820 inbound
7. WG interface rule Allow tunnel traffic Allow tunnel traffic

Key takeaway: Chỉ cần 1 đầu có IP public (cloud), đầu on-prem chủ động kết nối outbound + keepalive giữ tunnel — WireGuard xử lý NAT traversal hoàn toàn tự động.

Chúc bạn lab thành công!
