Anh Le

System Engineer Cloud Infrastructure

39 minute read

MinIO là object storage mã nguồn mở, tương thích S3 API, kiến trúc distributed gọn nhẹ — chạy trên cụm node thường, dùng erasure coding để vừa chống lỗi vừa cho throughput cao. Khác với Ceph (nền tảng lưu trữ hợp nhất object/block/file qua RADOS — mạnh, linh hoạt nhưng nặng vận hành, nhiều thành phần MON/OSD/MGR), MinIO chỉ tập trung object S3: ít thành phần, triển khai nhanh, độ trễ thấp và dễ vận hành hơn — đổi lại không cung cấp block/file storage.

MinIO AIStor là bản thương mại của MinIO, thiết kế cho các hệ thống tích hợp AI hoạt động hiệu suất cao — phục vụ pipeline train/inference cần đọc dataset và ghi checkpoint/model với băng thông lớn, song song nhiều luồng. Kèm theo là bộ tính năng cấp doanh nghiệp mà bản community không có: scale cluster, KMS, audit, replication, cùng các cơ chế bảo vệ dữ liệu chặt chẽ.

Lab này dựng cluster 4 node HA, EC:4 để POC các tính năng đó — 16 ổ chia 12 data + 4 parity, dung lượng khả dụng ~75%, chịu mất đồng thời tới 4 disk (tương đương trọn 1 node) mà cluster vẫn đọc/ghi bình thường. Production cần dung sai cao hơn có thể cân nhắc EC:6 (chịu mất 6 disk, đổi lại dung lượng khả dụng còn ~62%). Trọng tâm POC:

  • AD làm IAM — xác thực LDAPS, phân quyền riêng từng bucket.

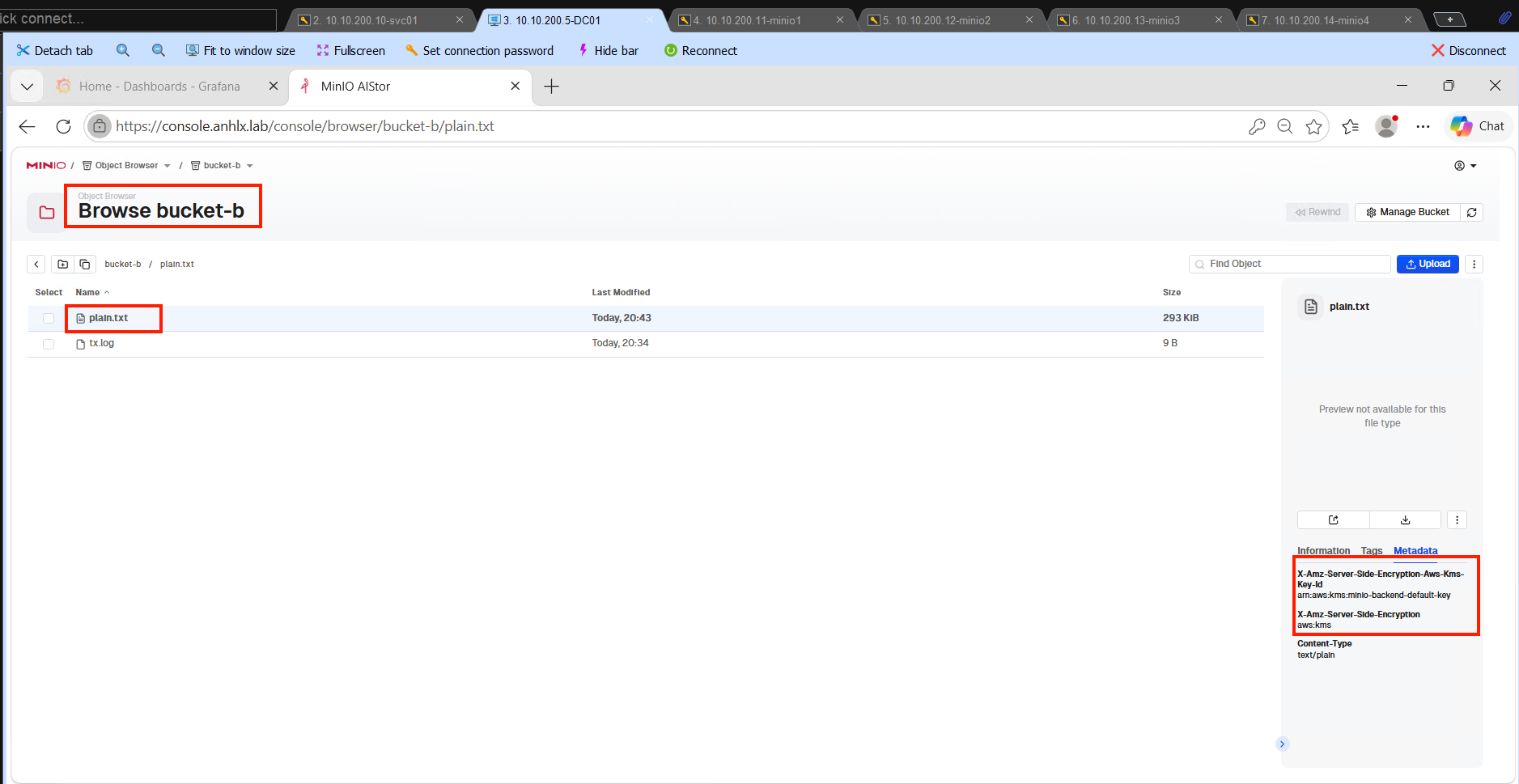

  • Mã hóa at-rest, khóa riêng từng bucket — mỗi bucket nhạy cảm một khóa Vault riêng qua KES (mọi object luôn được mã hóa).

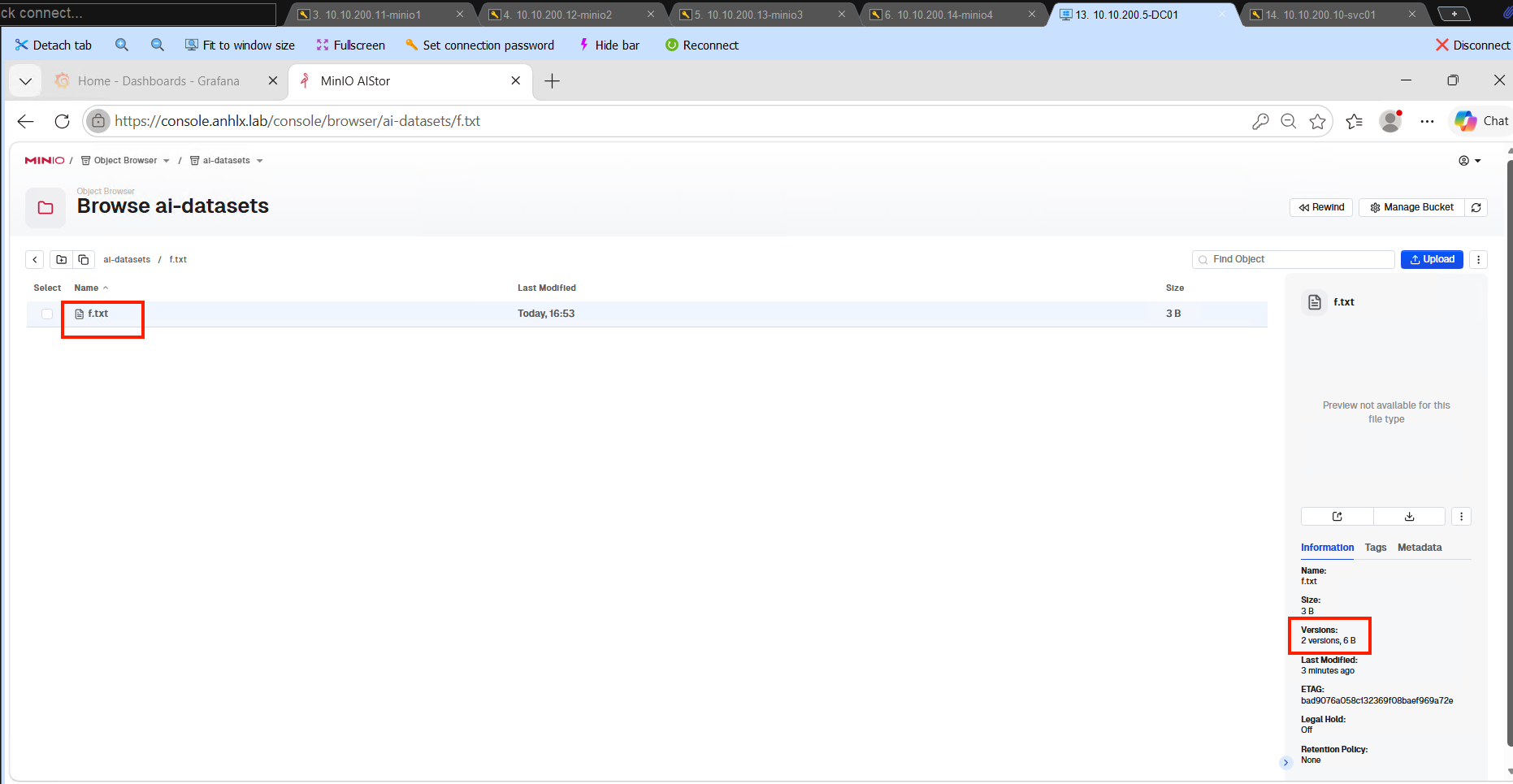

  • Versioning — giữ nhiều phiên bản object, rollback được.
  • Object Lock Compliance mode — lớp bất biến chống ransomware mà kể cả root cũng không xóa được trong thời hạn retention.

Bộ tính năng này đặc biệt phù hợp cho doanh nghiệp mảng tài chính: phân quyền chặt, mã hóa cô lập theo phòng ban, và lưu trữ bất biến đáp ứng yêu cầu tuân thủ.

Cụm 4 node là tính năng thương mại nên cần license (lab này dùng bản 60 ngày). Bản community chỉ chạy single-node.

Ba hướng triển khai production:

  • Bare-metal: MinIO cài thẳng trên server vật lý + NVMe JBOD — throughput/độ trễ tốt nhất, ít tầng trung gian.
  • Ảo hóa (≥2 ESXi): mỗi ESXi host gắn SSD/NVMe local làm datastore, tạo VM minio + virtual disk (VMDK) trên datastore đó, dùng anti-affinity để mỗi minio node nằm trên một host vật lý khác → mất 1 host vẫn còn quorum. Vừa giữ được hạ tầng ảo hóa (chạy thêm workload khác trên cụm ESXi) vừa có cụm MinIO AIStor trên storage SSD/NVMe. Lab này chính là bản thu nhỏ của hướng B — chỉ khác là dồn hết VM trên 1 host nên host là SPOF.
  • Kubernetes (MinIO Operator): khai báo tenant bằng CRD, Operator tự dựng StatefulSet + PVC (dùng DirectPV / local NVMe PV để bám ổ vật lý), hợp môi trường đã chuẩn hoá K8s, cần multi-tenant self-service + GitOps. Đánh đổi: thêm tầng trừu tượng (CNI, CSI, container) → throughput/độ trễ thấp hơn bare-metal, vận hành phức tạp hơn (cần cụm K8s khỏe, quản lý vòng đời Operator, CSI cho local disk). Chỉ dùng khi thật sự cần tính khai báo/đa tenant trên K8s — ưu tiên hiệu năng thuần thì chọn A hoặc B.

Mục tiêu

  • Cluster object storage HA, EC:4 chịu mất 1 node vẫn đọc/ghi bình thường.

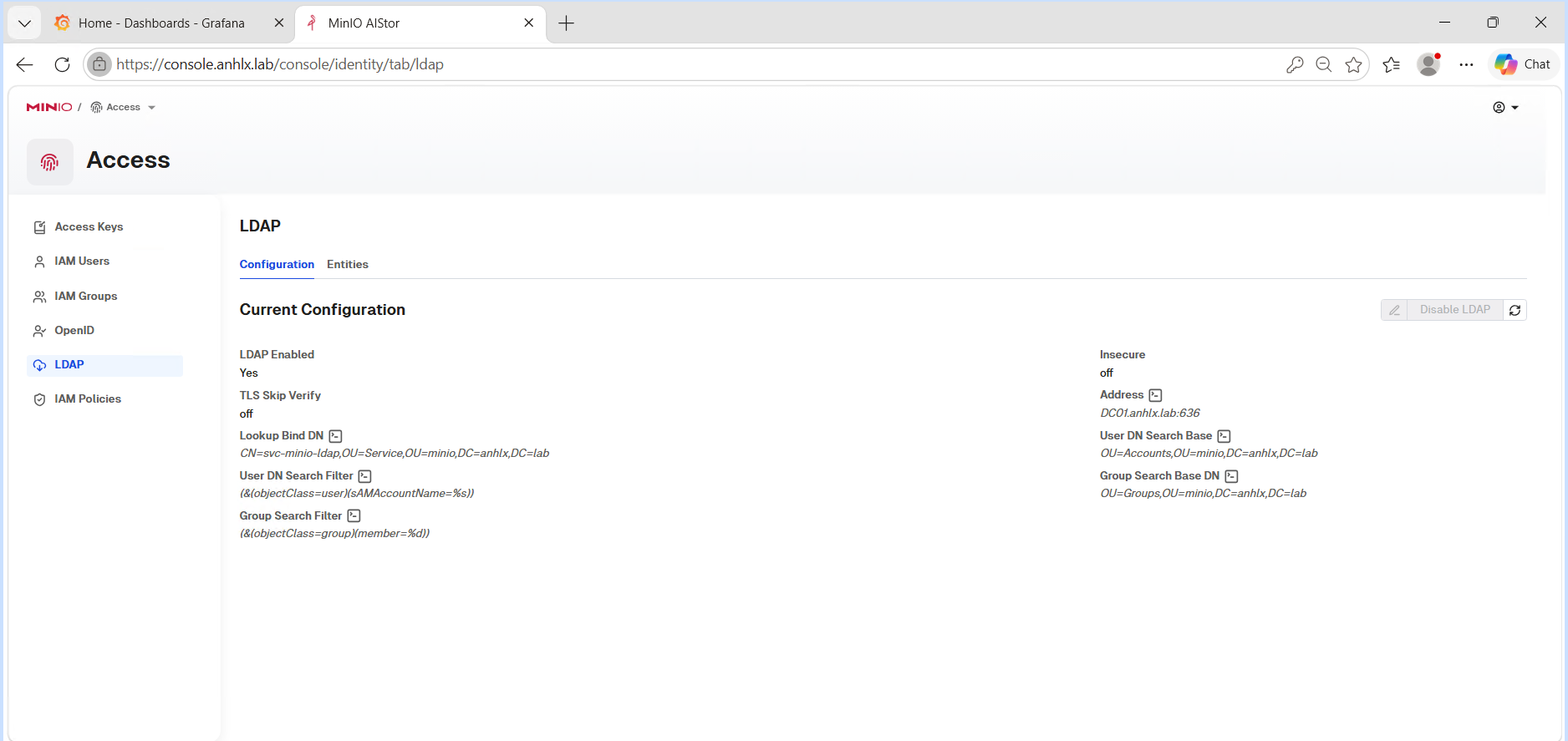

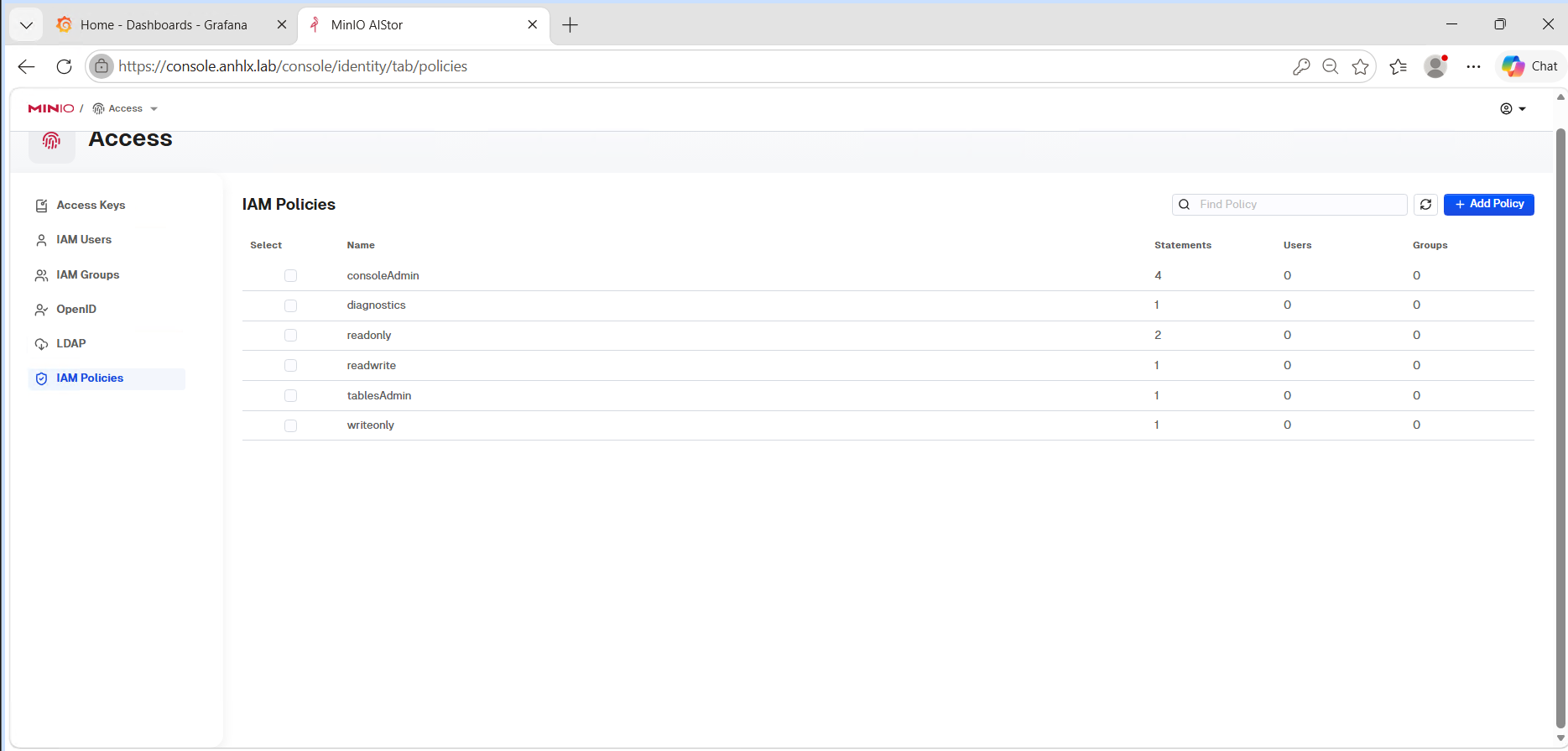

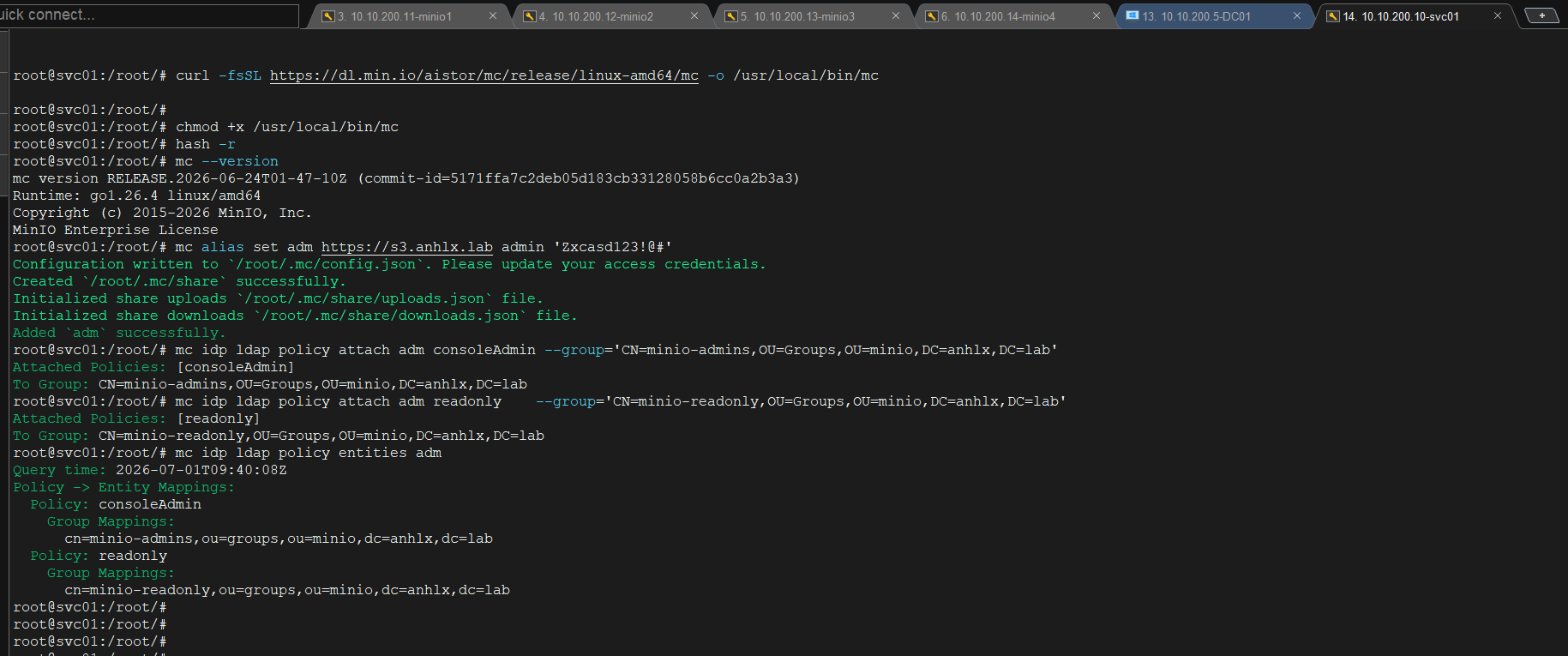

  • Xác thực qua Active Directory (Windows Server 2025) bằng LDAPS, gán policy theo group, phân quyền tới từng bucket.

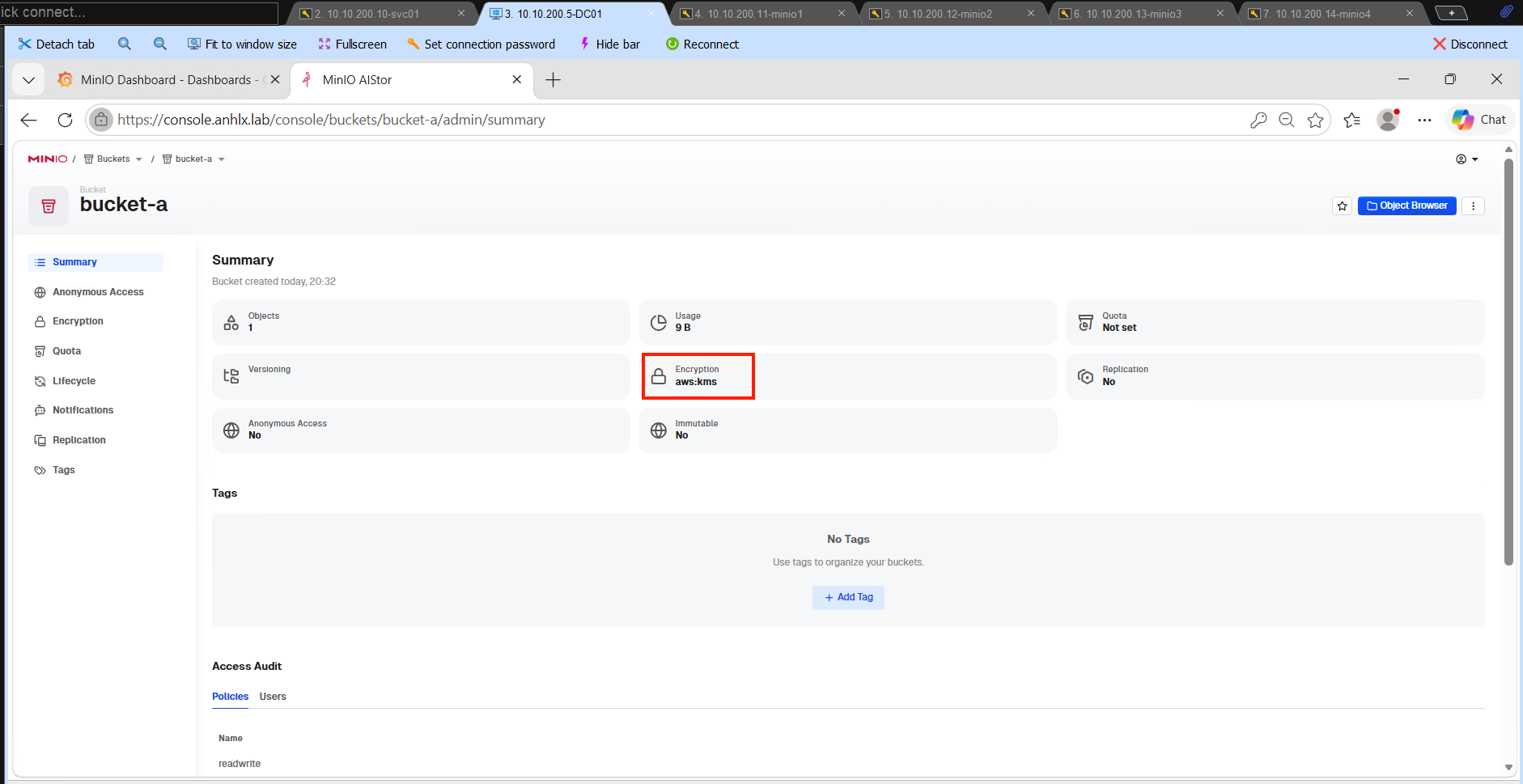

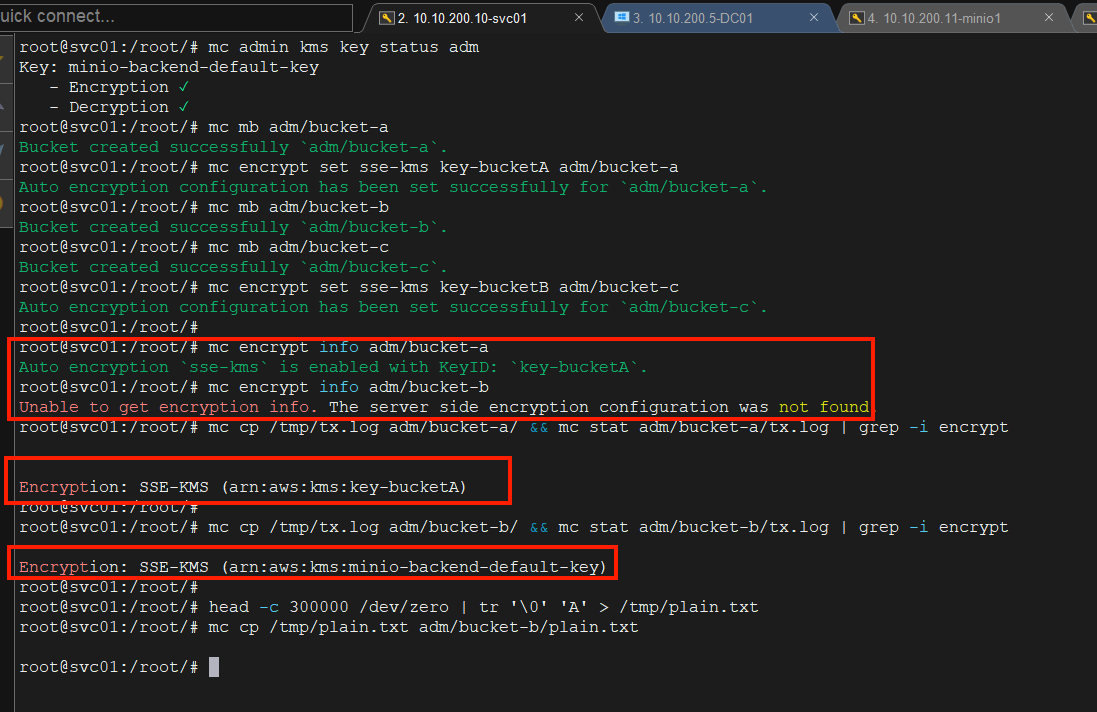

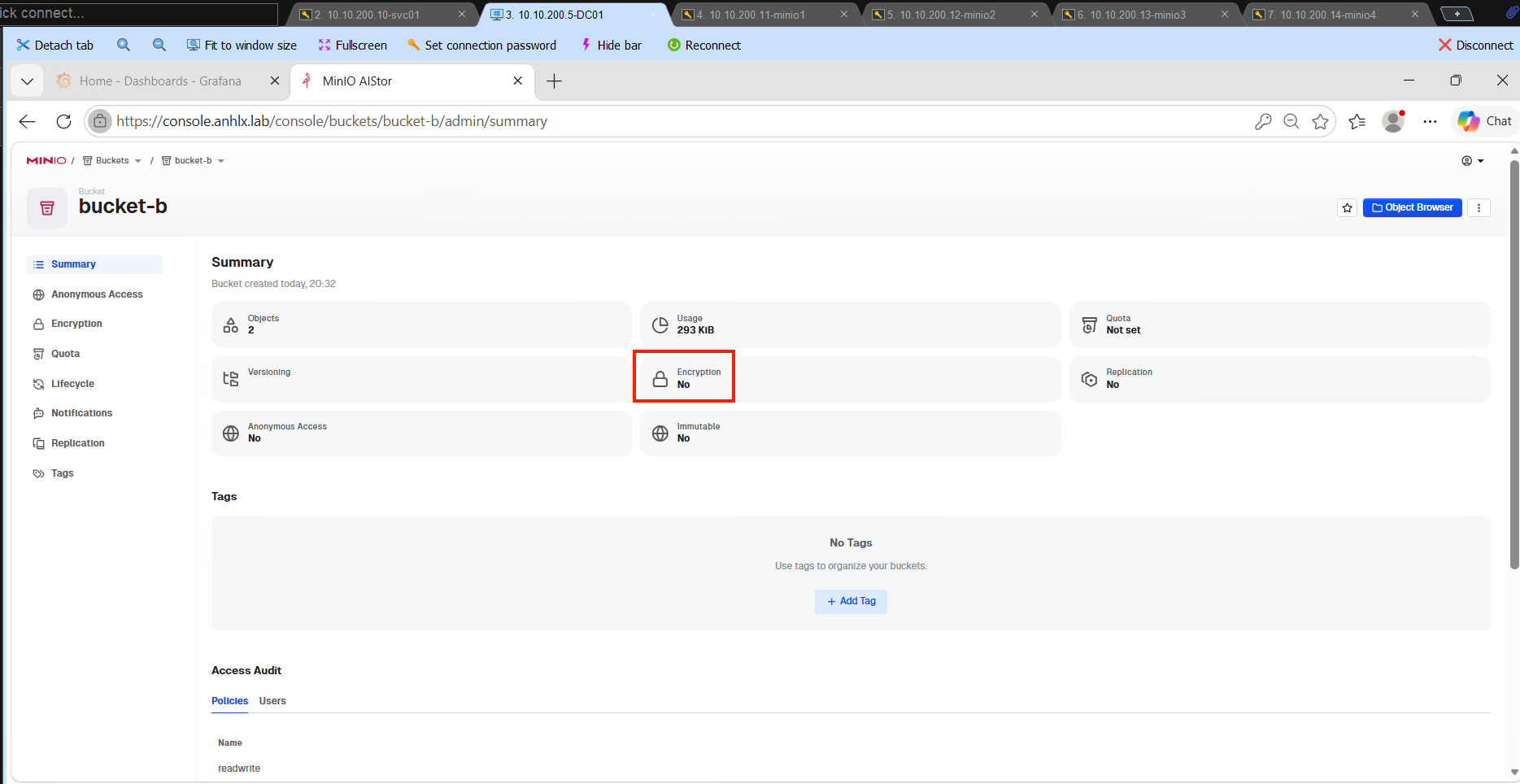

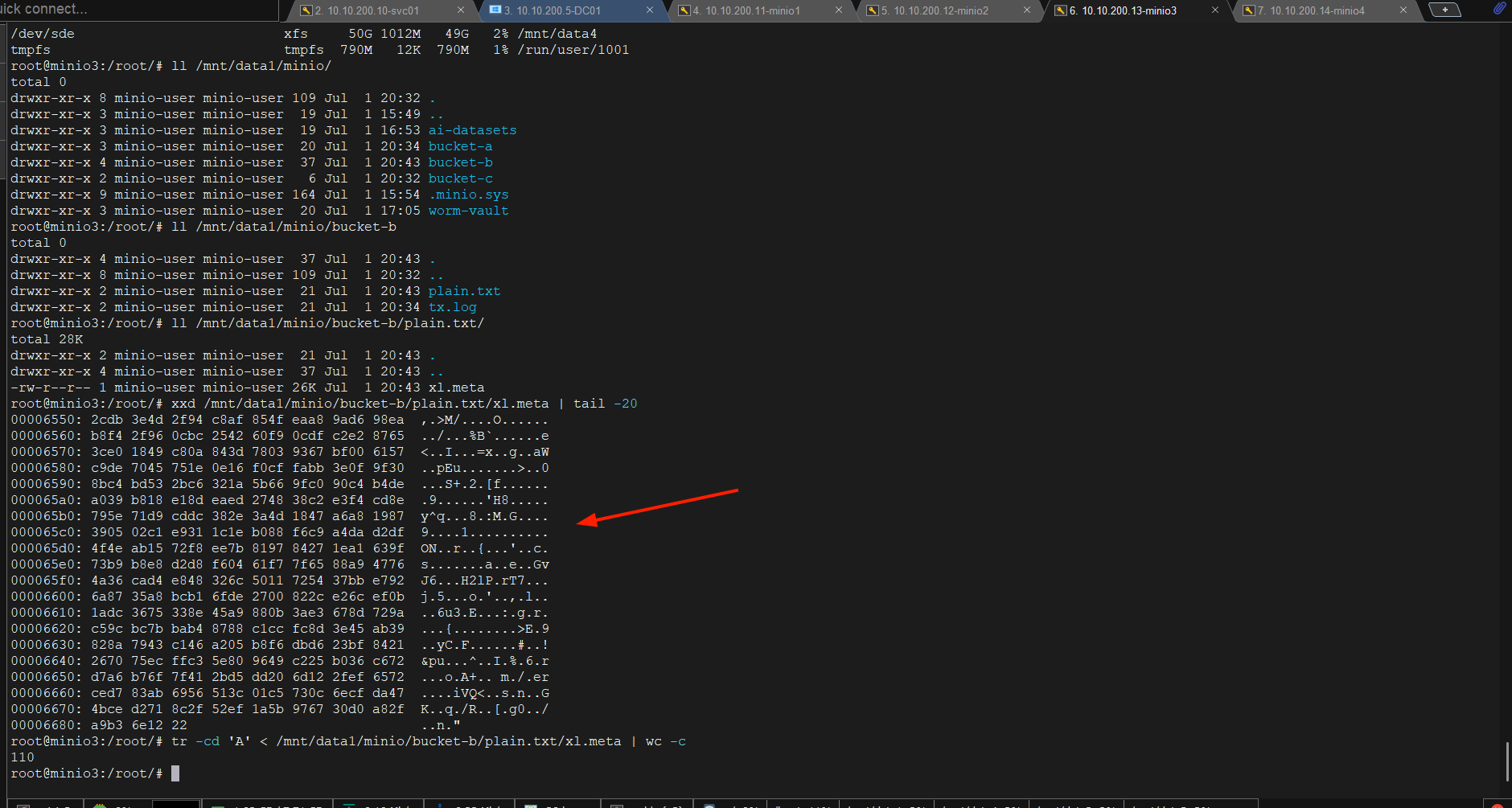

  • Mã hóa at-rest, khóa riêng từng bucket (KES + Vault) — mọi object đều mã hóa; bucket nhạy cảm gán khóa riêng để cô lập.
  • Vault làm keystore cho KES — lab unseal thủ công; production cần auto-unseal (transit/HSM/cloud KMS) để Vault tự mở sau restart.

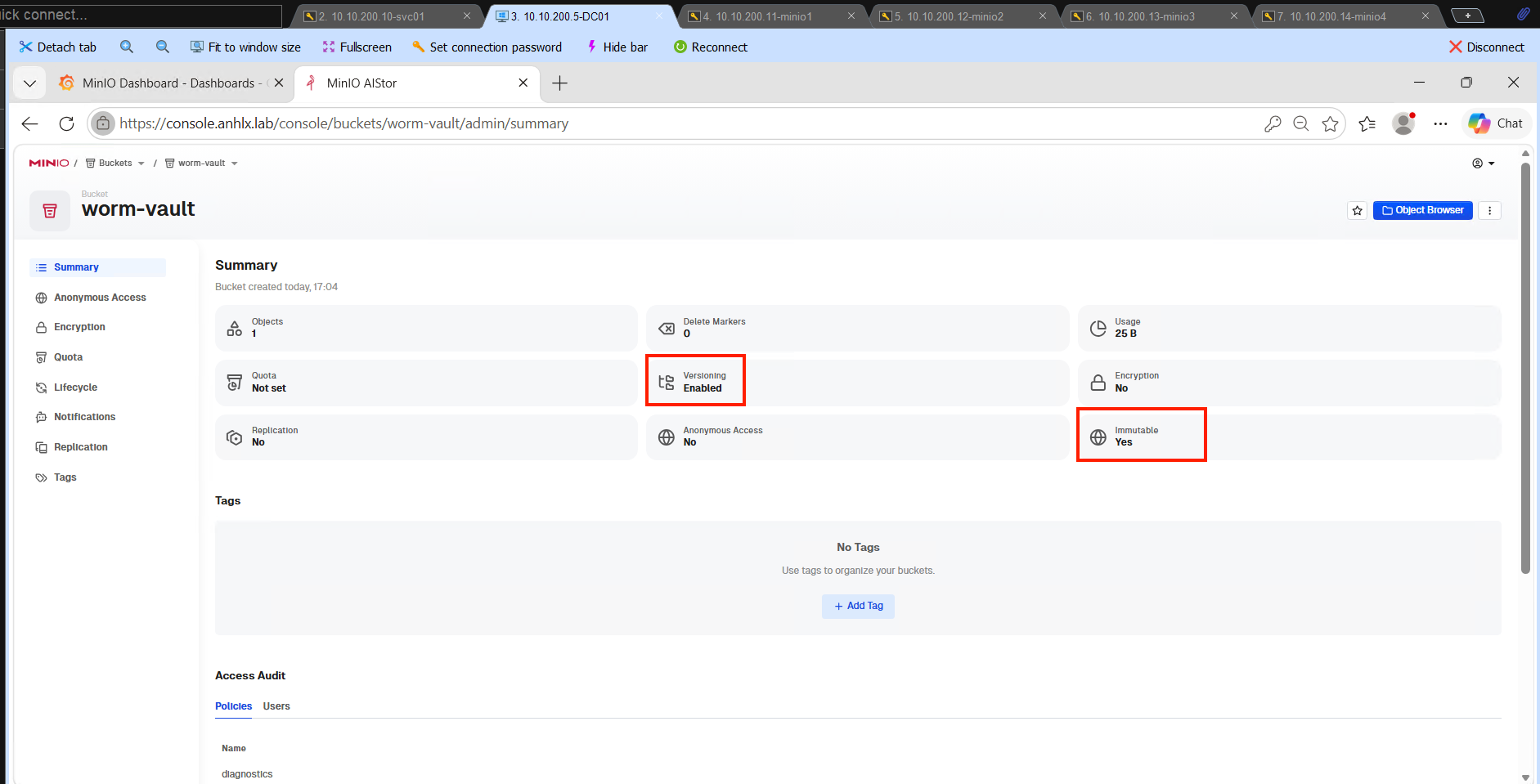

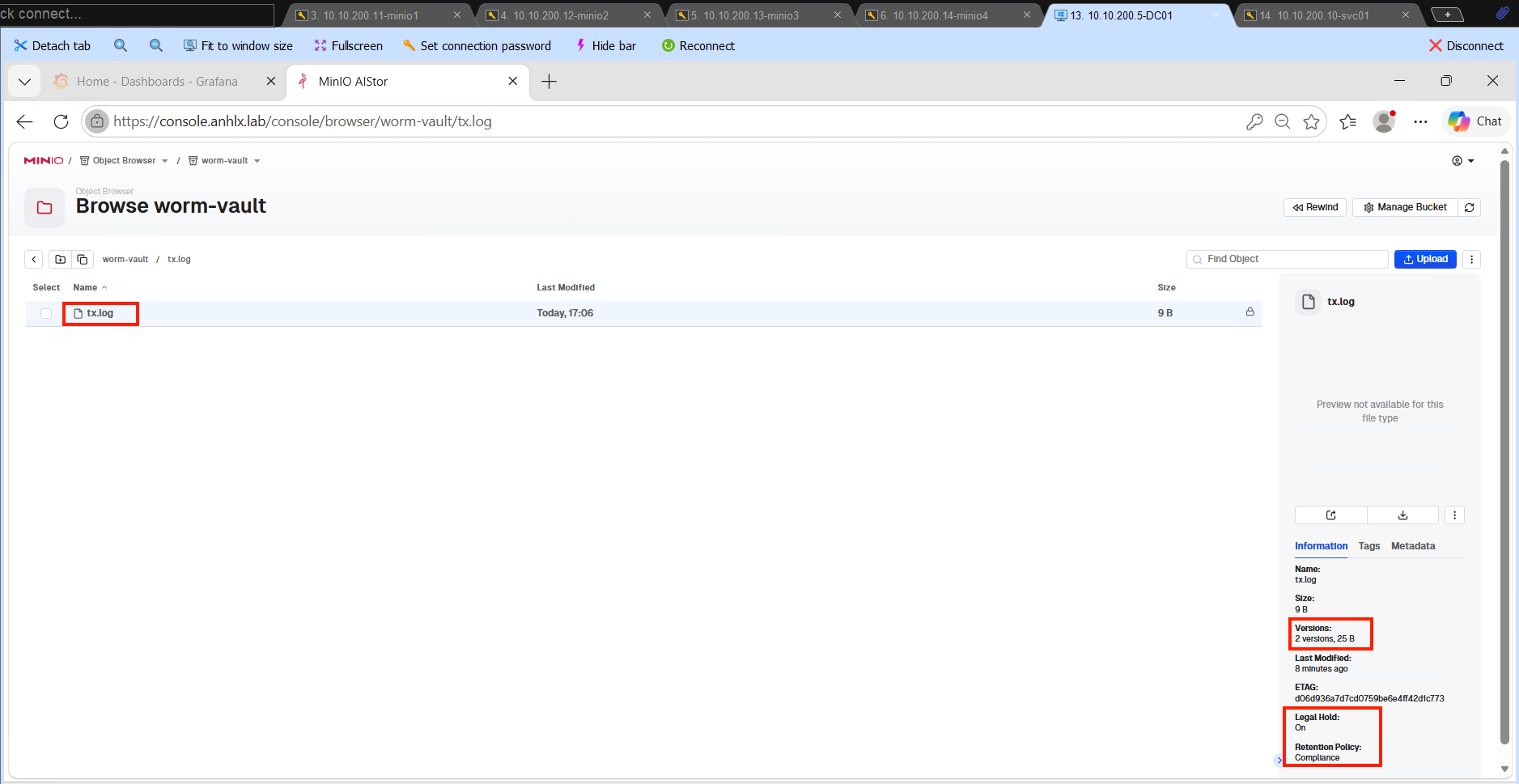

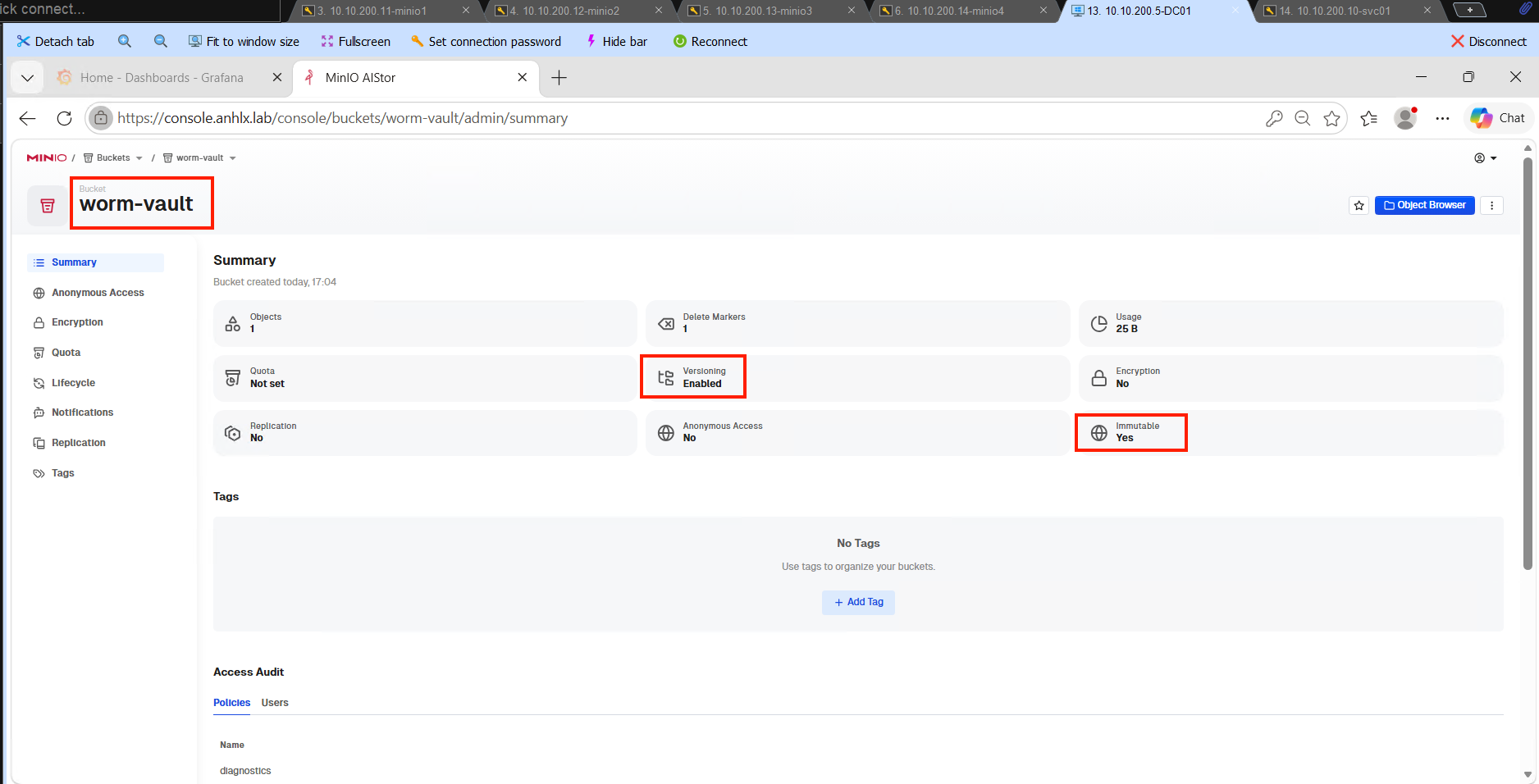

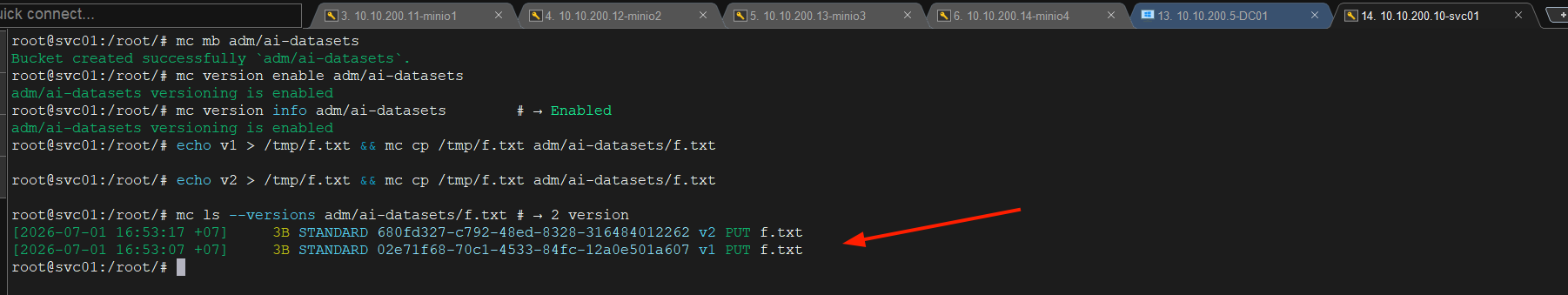

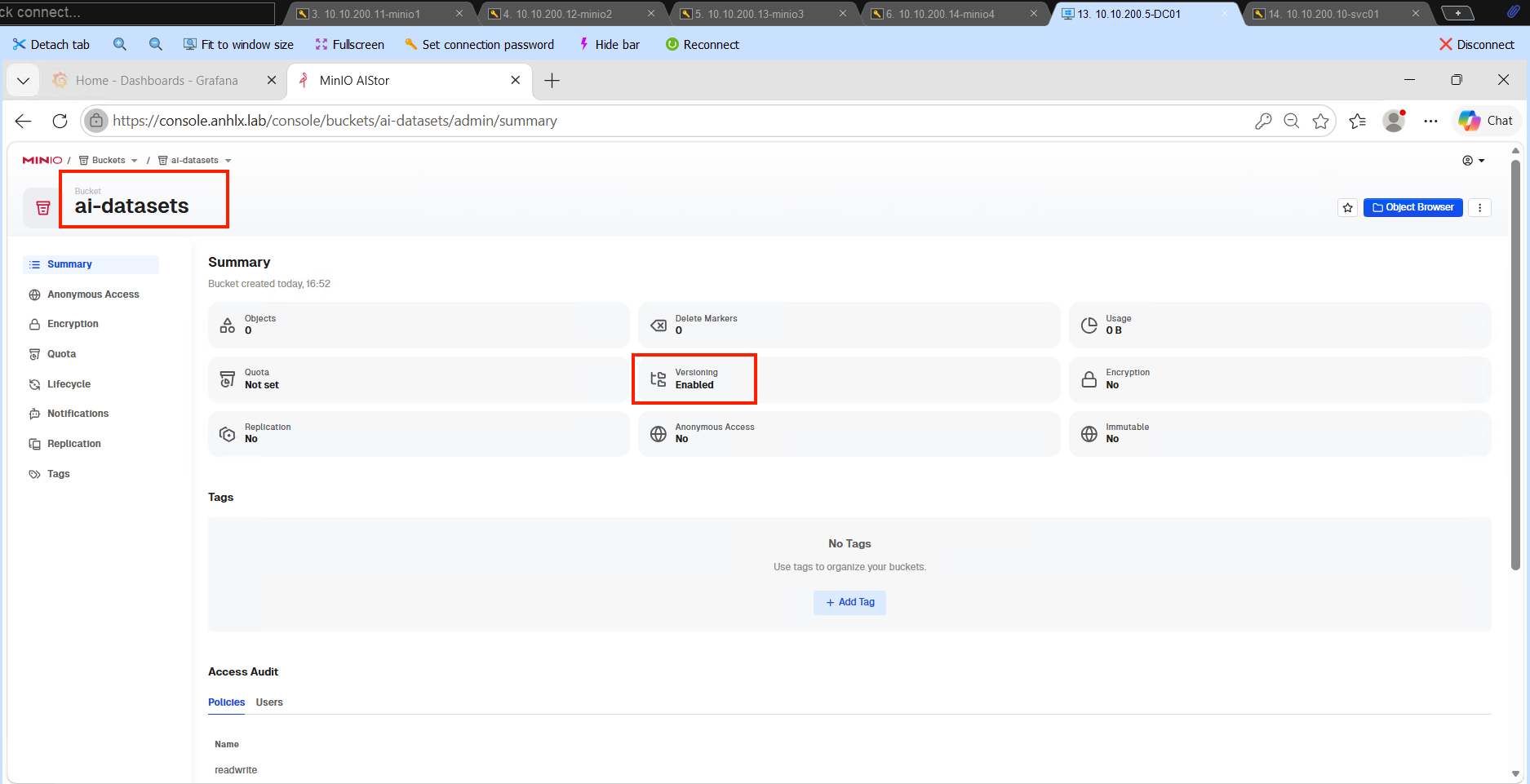

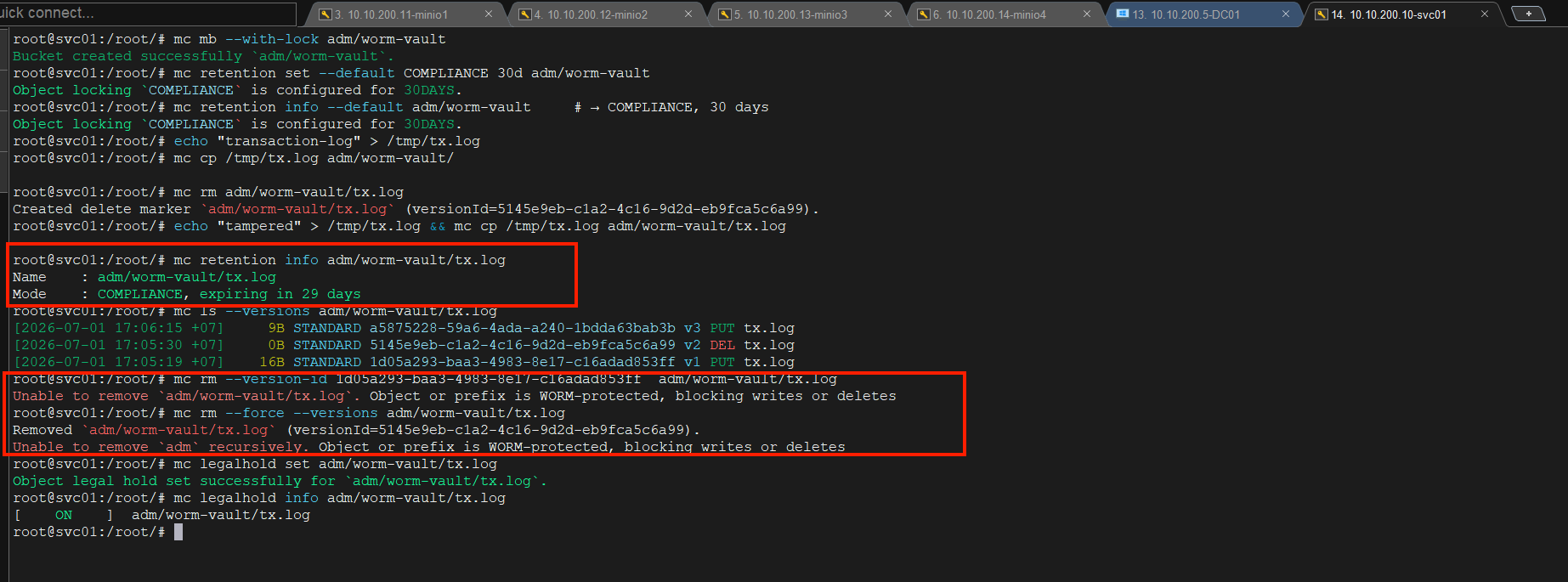

  • Versioning + Object Lock Compliance — chống ransomware/xóa nhầm/sửa đổi trái phép.
  • Toàn bộ kết nối HTTPS/LDAPS, cert do AD CS (Win2025) cấp.

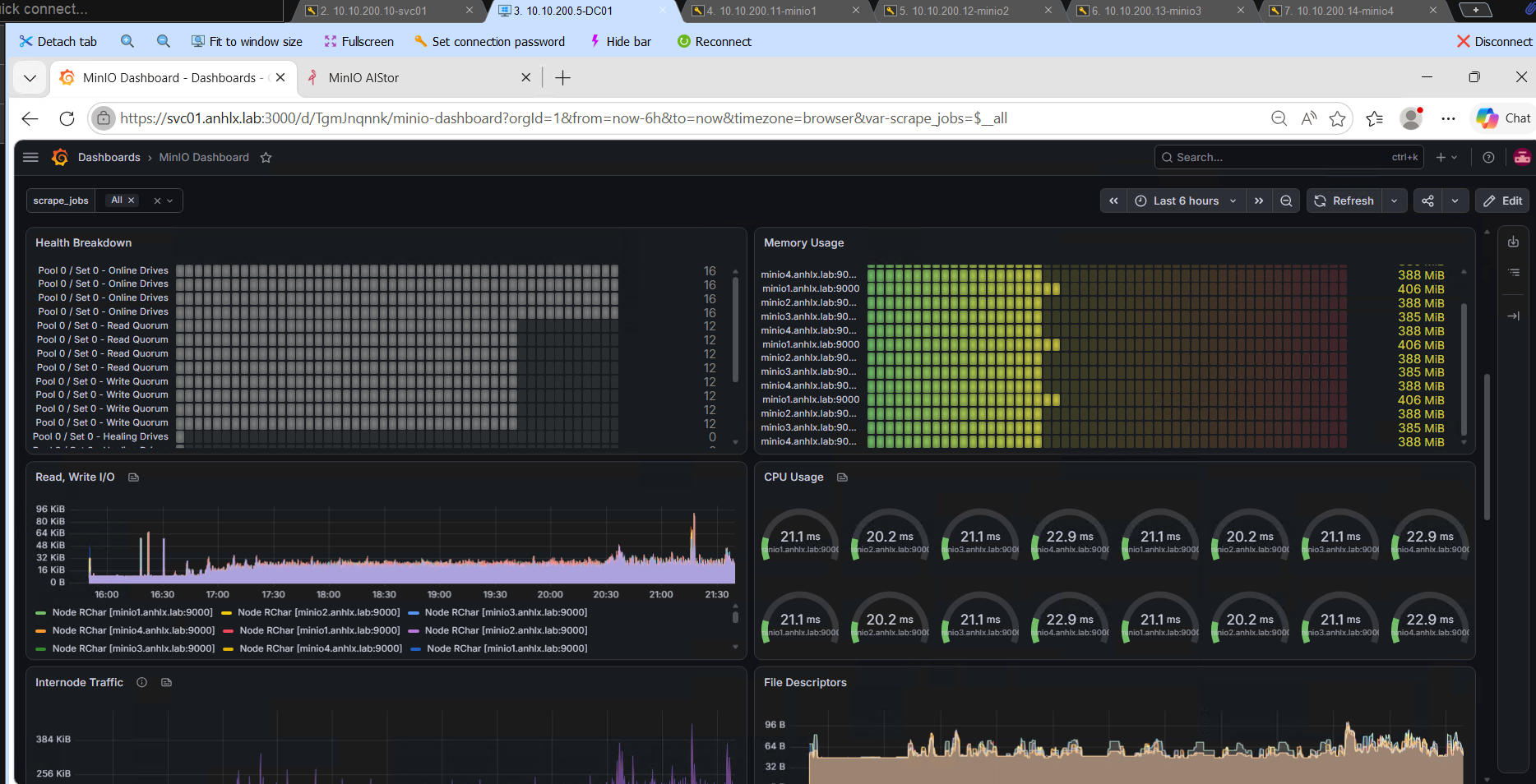

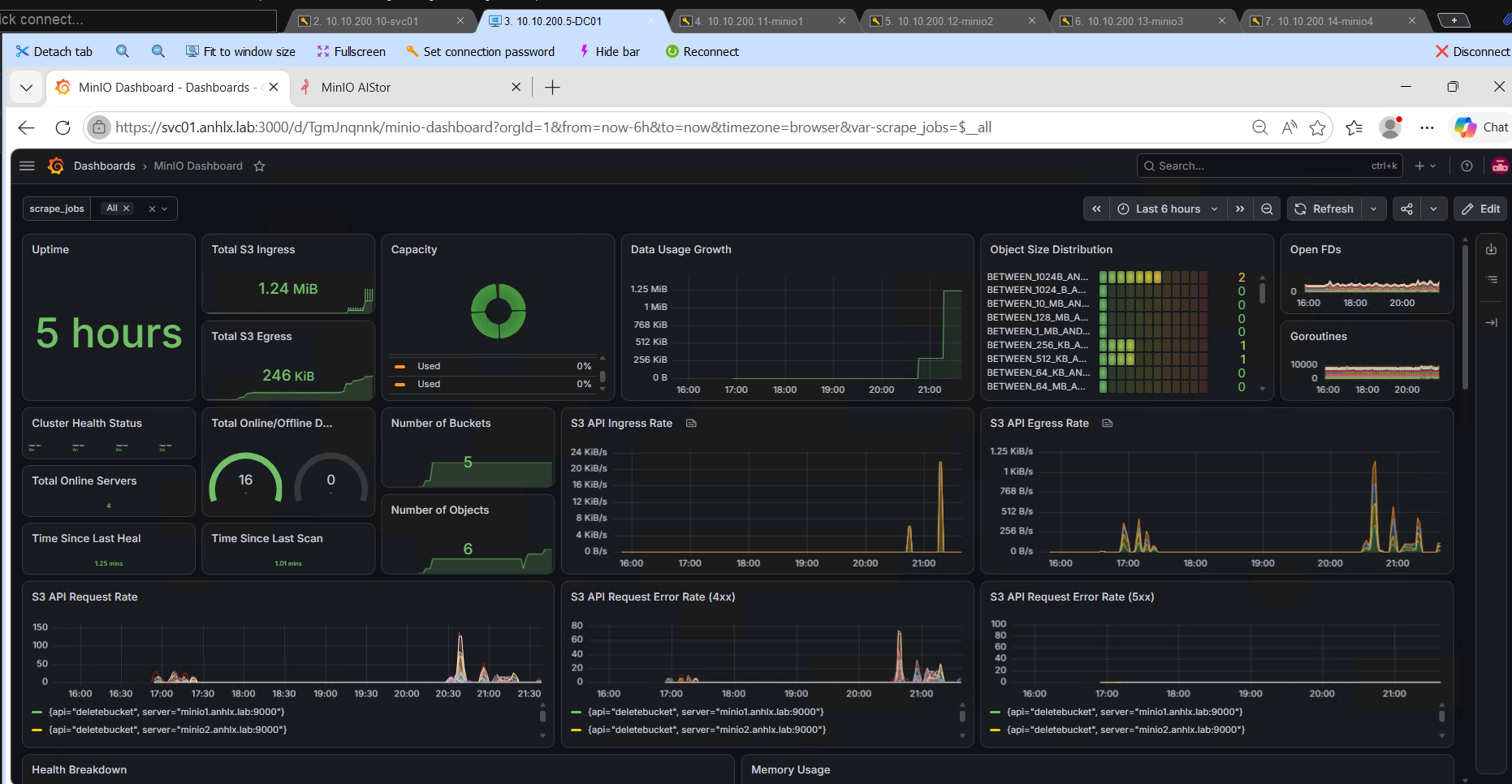

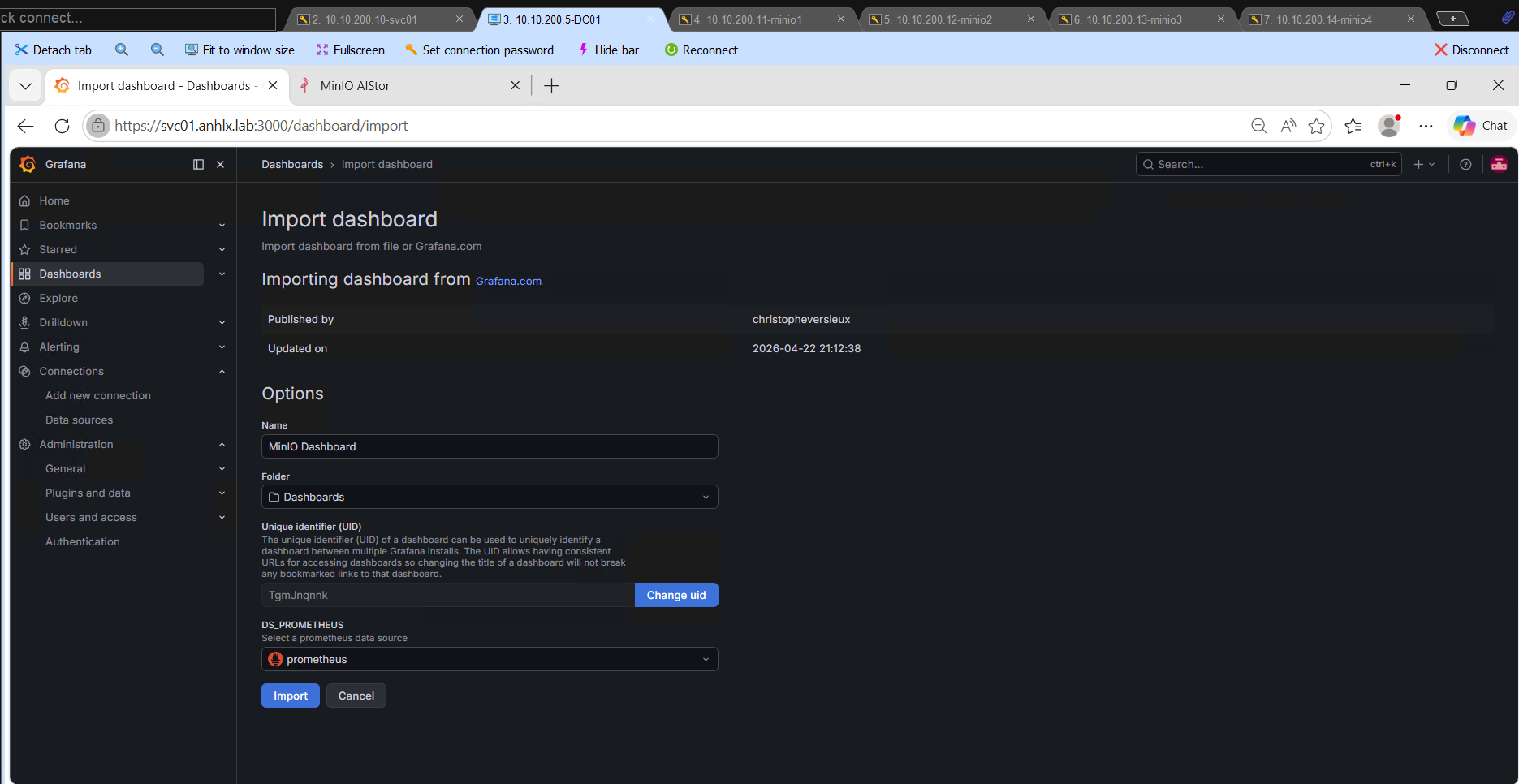

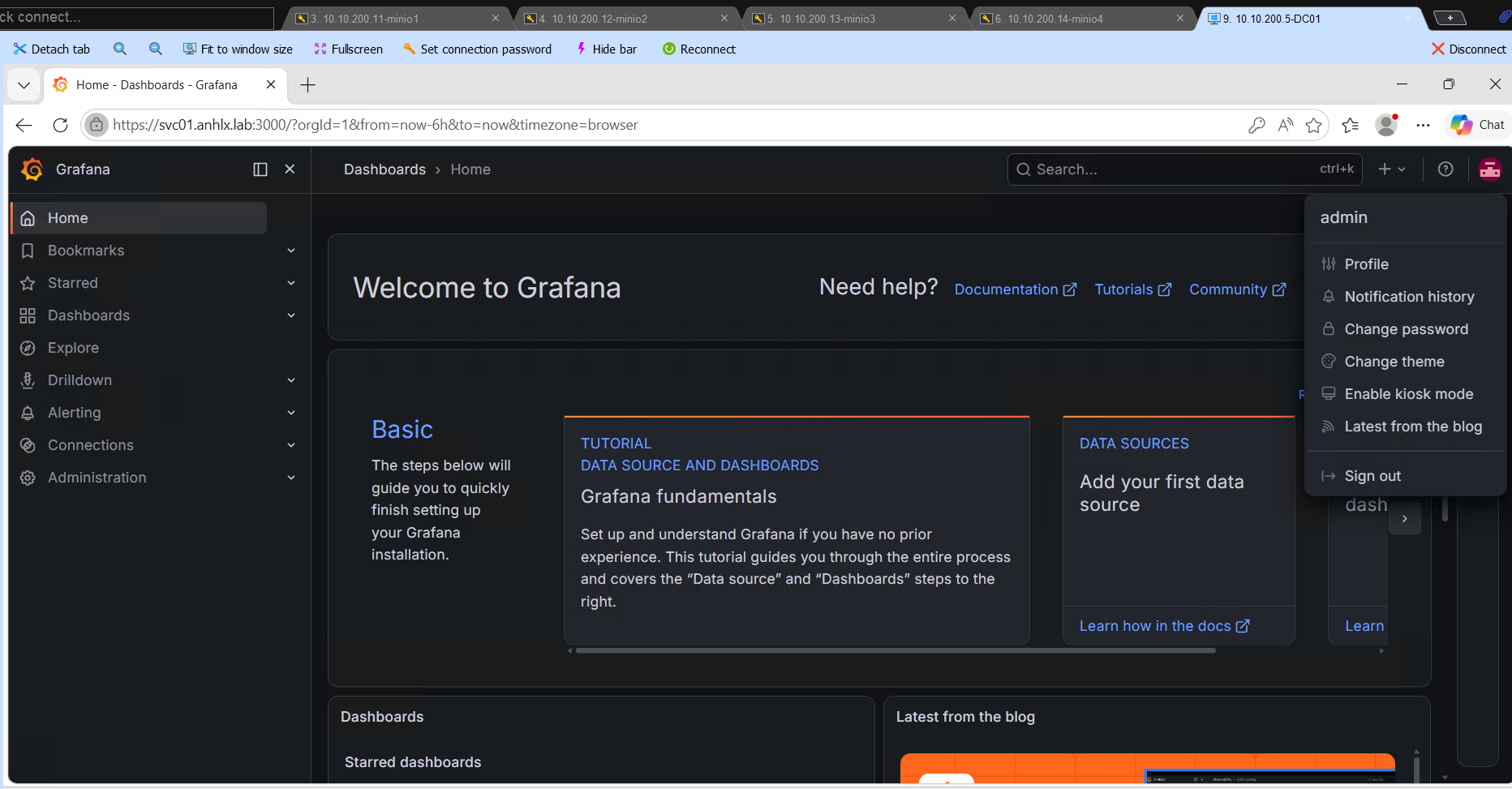

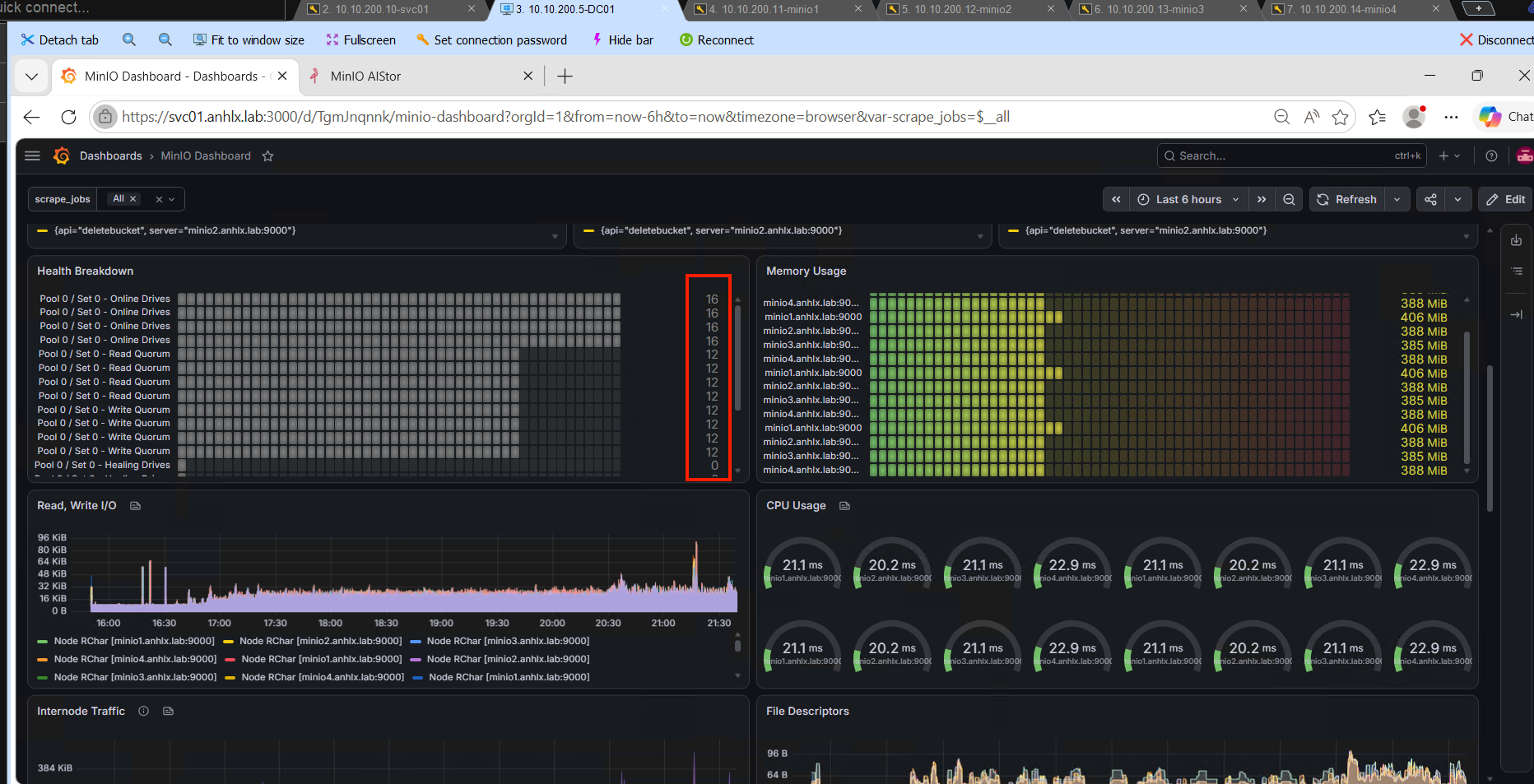

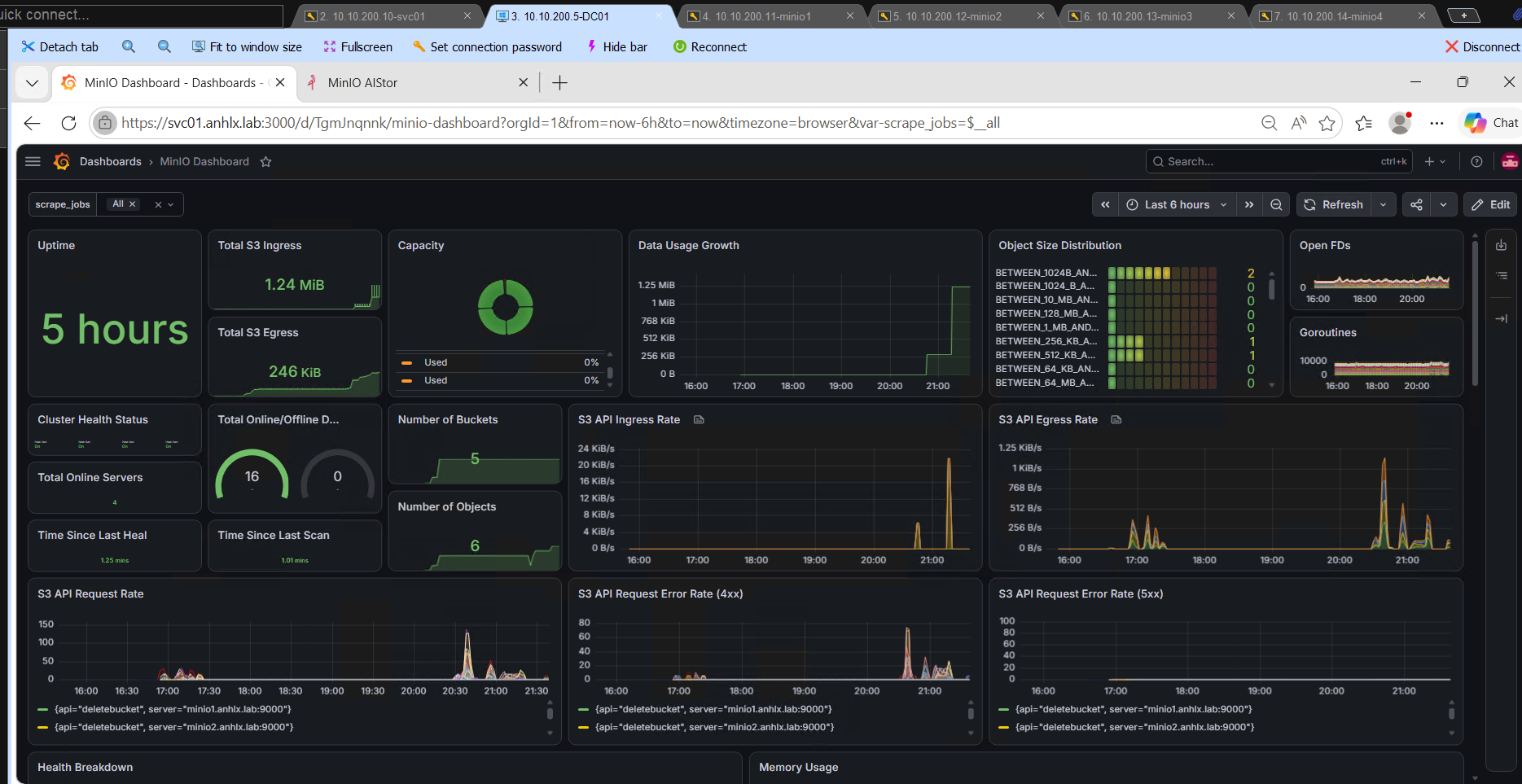

  • Giám sát Prometheus + Grafana.

Môi trường

Thành phần Thông số
Storage node 4× Ubuntu 24.04, EC:4 (16 ổ)
OS dịch vụ Ubuntu 24.04 (Docker), Windows Server 2025 (AD)
Network VLAN 200 — 10.10.200.0/24, GW 10.10.200.1
MinIO AIStor Enterprise (trial 60 ngày)

Phạm vi lab: mọi VM trên cùng 1 host vật lý → host là SPOF, đây là lab mô phỏng cơ chế enterprise chứ chưa phải HA production thật. Phần Lab → Production nêu các điểm cần nâng cấp khi triển khai thật.

Chuẩn bị

  • Ổ data cho minio node: lab dùng HDD là đủ; production khuyến nghị NVMe/SSD.

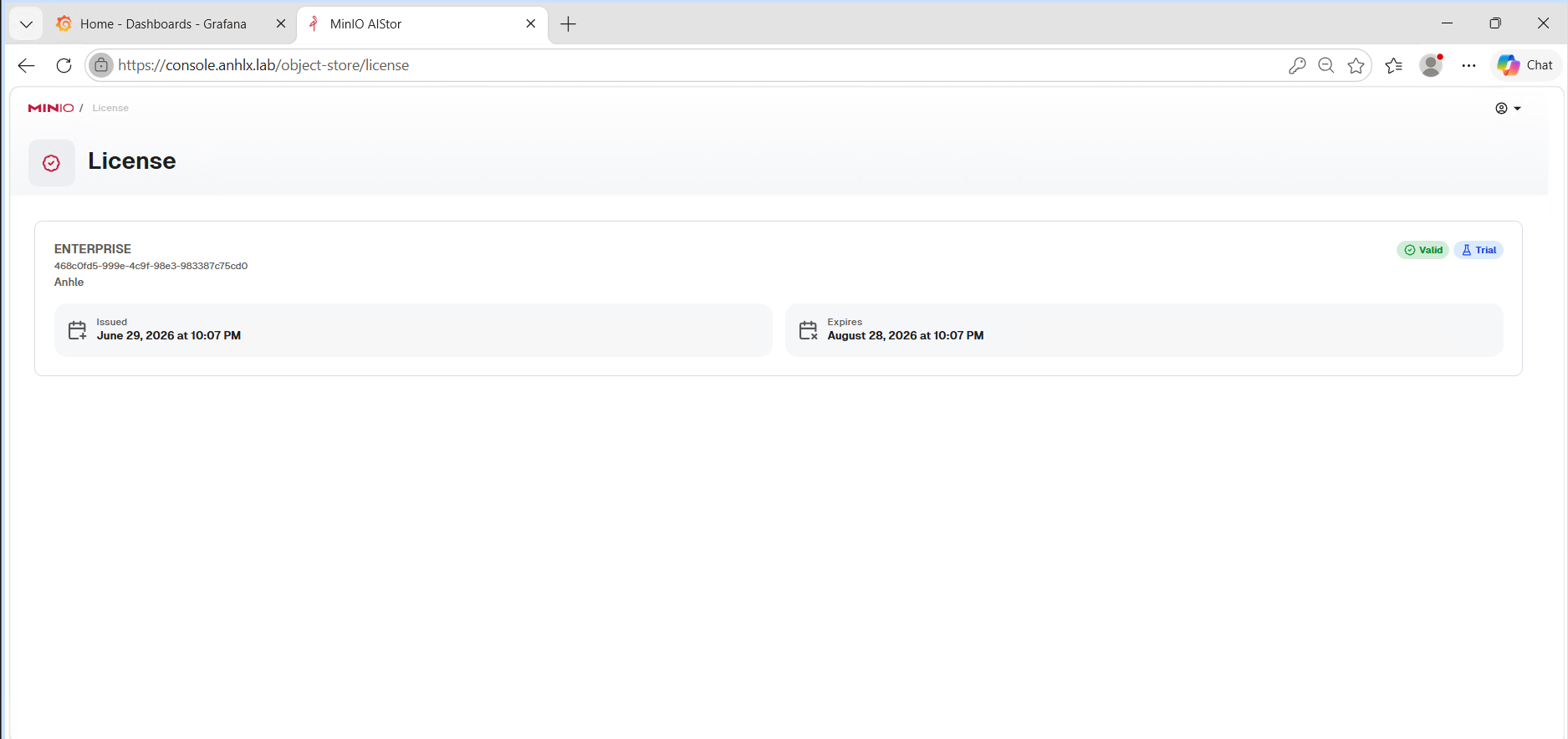

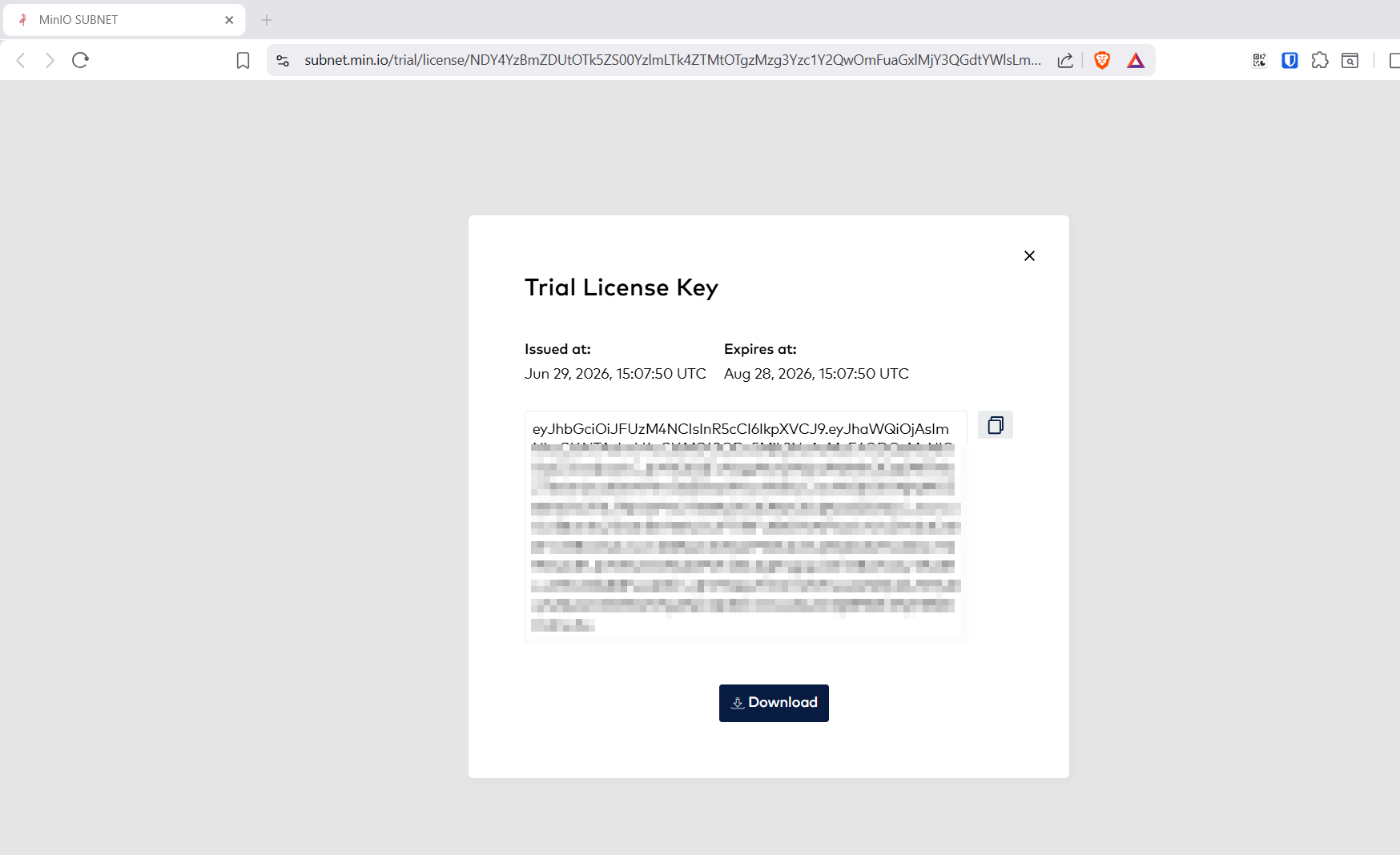

  • License file minio.license từ SUBNET (lab dùng bản 60 ngày).
  • DNS nội bộ do DC01 (AD) quản lý; mọi VM Linux trỏ DNS về 10.10.200.5.
  • MTU 9000 (jumbo frame) cho mạng node-to-node — khuyến nghị production để tối ưu băng thông.

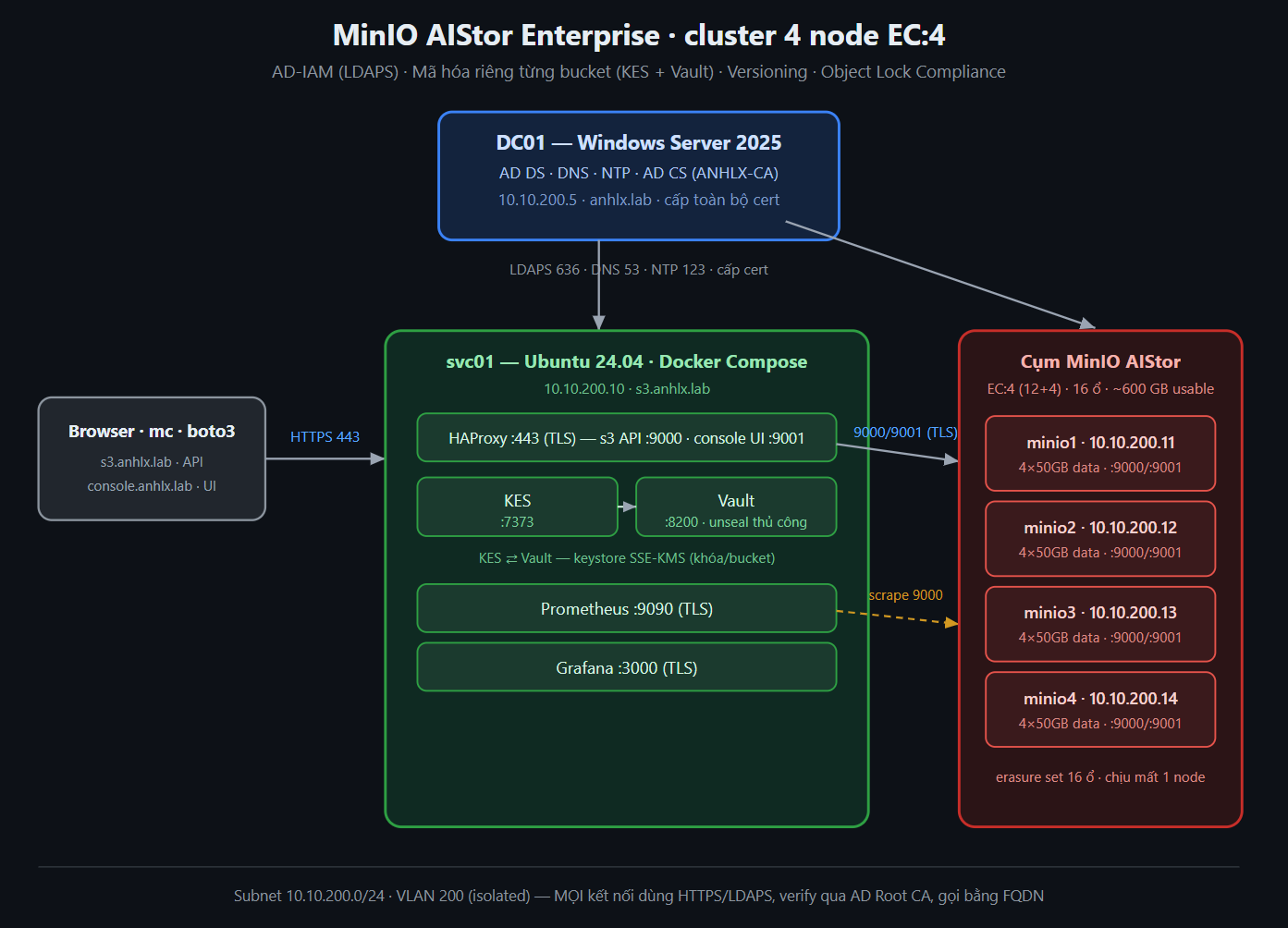

Kiến trúc tổng thể

                         ┌────────────────────────────┐
                         │  Win Server 2025 – DC01    │  AD DS + DNS + NTP + AD CS (Enterprise CA)
                         │  10.10.200.5  (anhlx.lab)  │  ← cấp toàn bộ cert
                         └─────────────┬──────────────┘
                   LDAPS 636 │ DNS 53 │ NTP 123 │ (cấp cert)
        ┌───────────────────────────────┼───────────────────────────────┐
        ▼                               ▼                               ▼
┌──────────────┐   HTTPS 443  ┌───────────────────────────────┐   ┌──────────────┐
│ Browser / mc ├───────────▶ │       svc01 (Ubuntu 24)       │   │  4× MinIO    │
│ python/boto3 │              │        Docker Compose         │   │  AIStor node │
└──────────────┘              │ HAProxy:443  Grafana:3000(TLS)│   │ minio1..4    │
  s3.anhlx.lab (API :9000)    │ Prometheus:9090(TLS)          │   │ .11–.14      │
  console.anhlx.lab(UI :9001) │ KES:7373 ── Vault:8200        │   │ 4×50GB data  │
  → 10.10.200.10              │   (Vault unseal thủ công)     │   │ EC:4 (12+4)  │
                              │                               │   └──────────────┘
                              │  10.10.200.10                 │   erasure set 16 ổ
                              └───────────────────────────────┘
   Subnet 10.10.200.0/24 | GW 10.10.200.1 | egress NAT 443/80/53/123
   *** MỌI kết nối dùng HTTPS/LDAPS, verify bằng AD Root CA, gọi qua FQDN ***

Bảng VM & tài nguyên

VM OS vCPU RAM Disk Vai trò
DC01 Windows Server 2025 4 8 GB 200 GB AD DS, DNS, NTP, AD CS (Enterprise Root CA)
svc01 Ubuntu 24.04 8 8 GB 100 GB Docker: HAProxy, KES, Vault, Prometheus, Grafana
minio1–4 Ubuntu 24.04 4 8 GB 1×100 (OS) + 4×50 (data) AIStor node

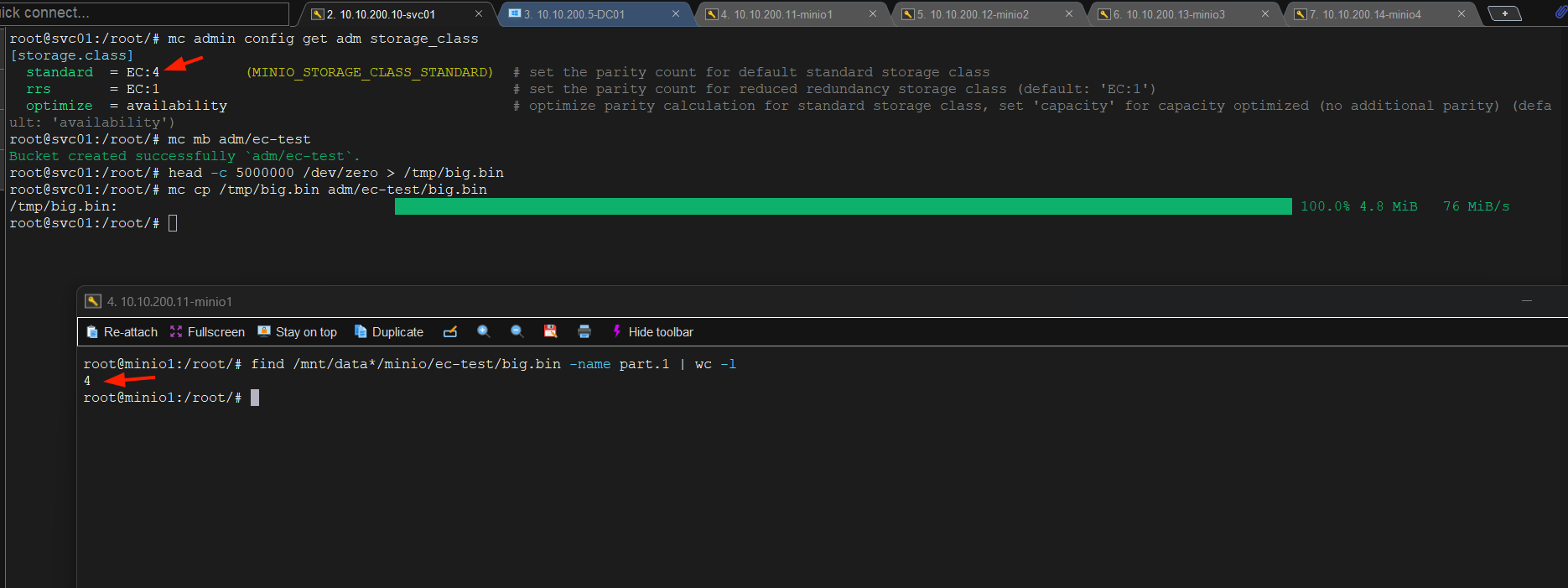

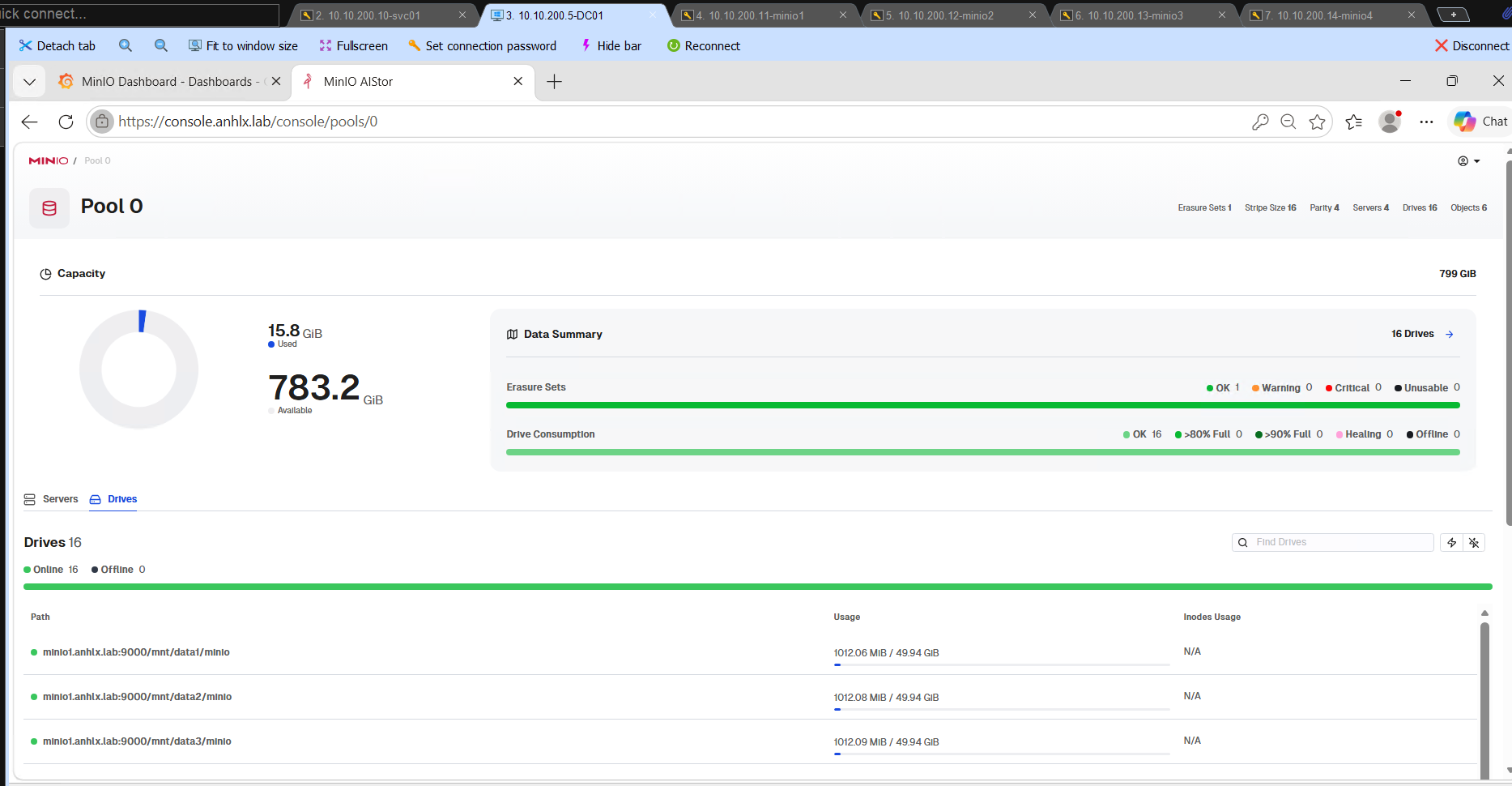

EC: 4 node × 4 ổ = 16 drive → EC:4 (12+4), ~600 GB usable (16×50GB raw), chịu mất 1 node (4 ổ).

Vì sao AIStor hợp workload AI: đây là đặc tính của sản phẩm MinIO AIStor — thiết kế cho I/O song song, throughput cao của pipeline AI (đọc dataset, ghi checkpoint/model). Lab này chạy HDD để minh họa chức năng là đủ; production dùng NVMe/SSD + MTU 9000 mới khai thác hết tốc độ. EC:4 (parity vừa đủ) cho throughput cao hơn EC:6 vốn tốn thêm compute/băng thông ghi.

IP / DNS / Domain

Host FQDN IP
DC01 DC01.anhlx.lab 10.10.200.5
svc01 / S3 endpoint / Console svc01.anhlx.lab / s3.anhlx.lab / console.anhlx.lab 10.10.200.10
minio1–4 minio1..4.anhlx.lab 10.10.200.11–14
  • Domain AD: anhlx.lab. DNS cho mọi VM Linux = 10.10.200.5 (DC01).
  • Tạo bản ghi A trên DNS AD: s3, console, svc01, minio1..4.

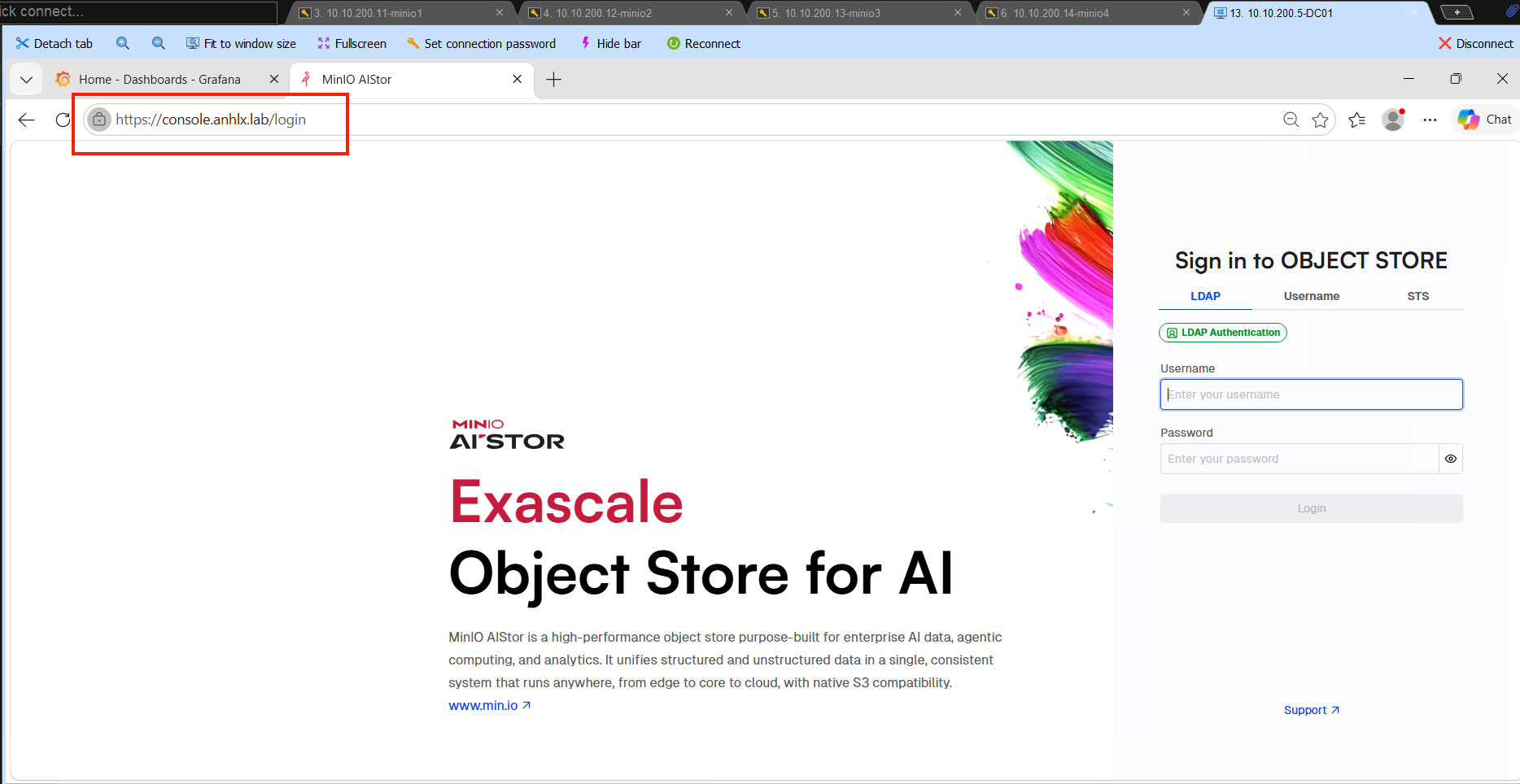

  • S3 API vào qua s3.anhlx.lab:443, Console vào qua console.anhlx.lab:443 — cùng HAProxy trên svc01, tách nhau bằng hostname (SNI).
  • Bắt buộc gọi nhau bằng FQDN (không IP) để cert verify đúng hostname.

Port sử dụng trong thiết kế

Port Dịch vụ Chiều kết nối
53 DNS (DC01) mọi VM → DC01
123 NTP (DC01) mọi VM → DC01
636 LDAPS (DC01) minio → DC01
80 / 443 HAProxy — S3 API (s3) + Console (console) (svc01) client → svc01
7373 KES (svc01) minio → svc01
8200 Vault (svc01) admin/KES → svc01
9000 MinIO S3 API HAProxy / Prometheus / inter-node → minio
9001 MinIO Console HAProxy (console.anhlx.lab) → minio
3000 Grafana (svc01) admin → svc01
9090 Prometheus (svc01) admin → svc01

Lab chạy trong network isolated (VLAN 200) nên không bật host firewall (ufw) trên từng VM cho gọn. DC01 dùng Windows Firewall mặc định (đã cho phép sẵn DNS/NTP/LDAPS/cert). Nếu cần lọc, mở các port ở trên tại firewall mạng/biên.

Tổng quan luồng triển khai

  1. Bước 1 — DC01: AD anhlx.lab + DNS + NTP + AD CS (dựng CA trước để cấp cert).
  2. Bước 2 — Chuẩn bị Linux: netplan, chrony, tin AD Root CA cho 4 minio + svc01.
  3. Bước 3 — Cấp cert: xin cert AD CS cho svc01 và từng minio node.

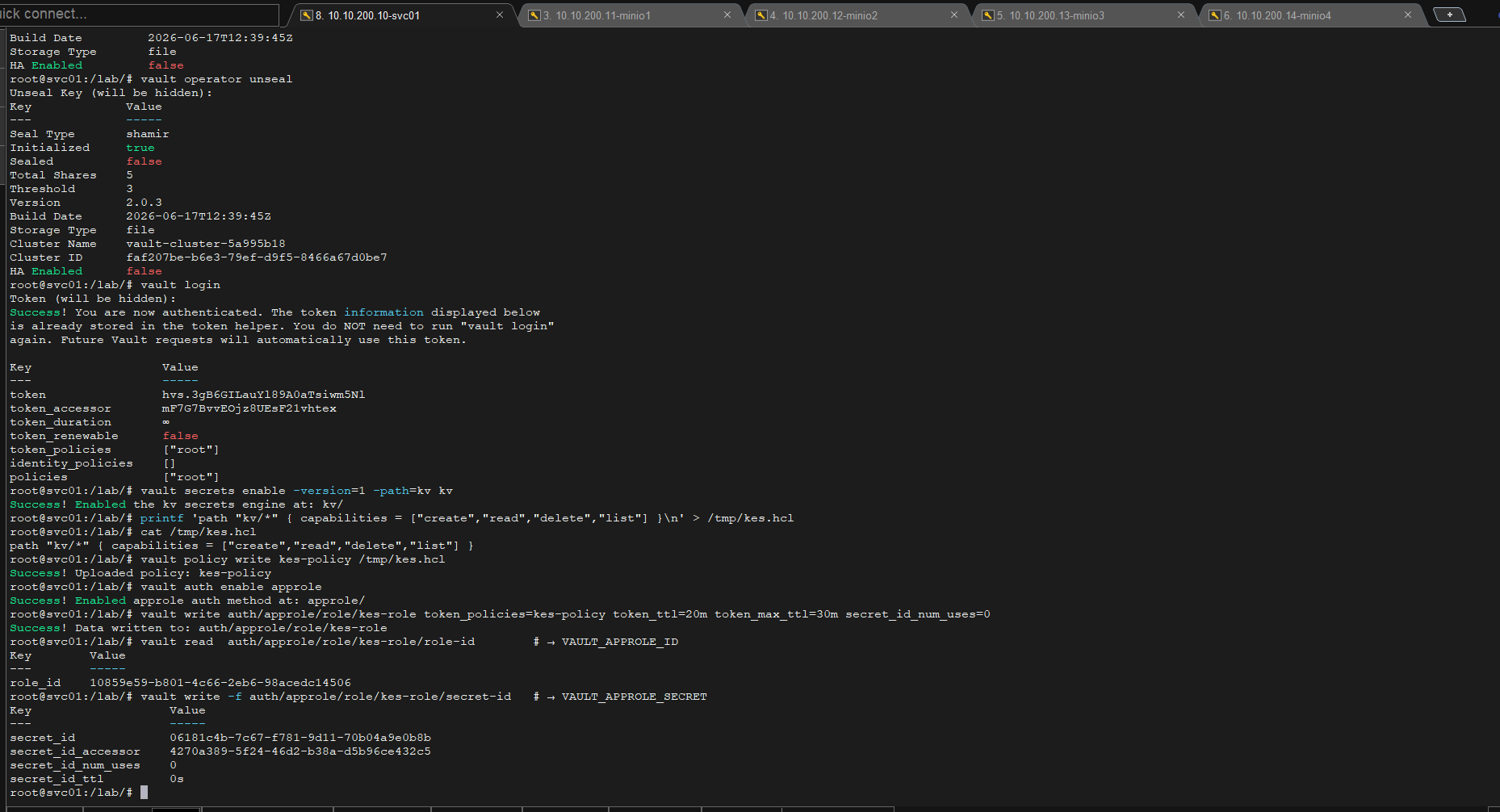

  4. Bước 4 — svc01/Vault: init + unseal thủ công, tạo KV + AppRole cho KES.

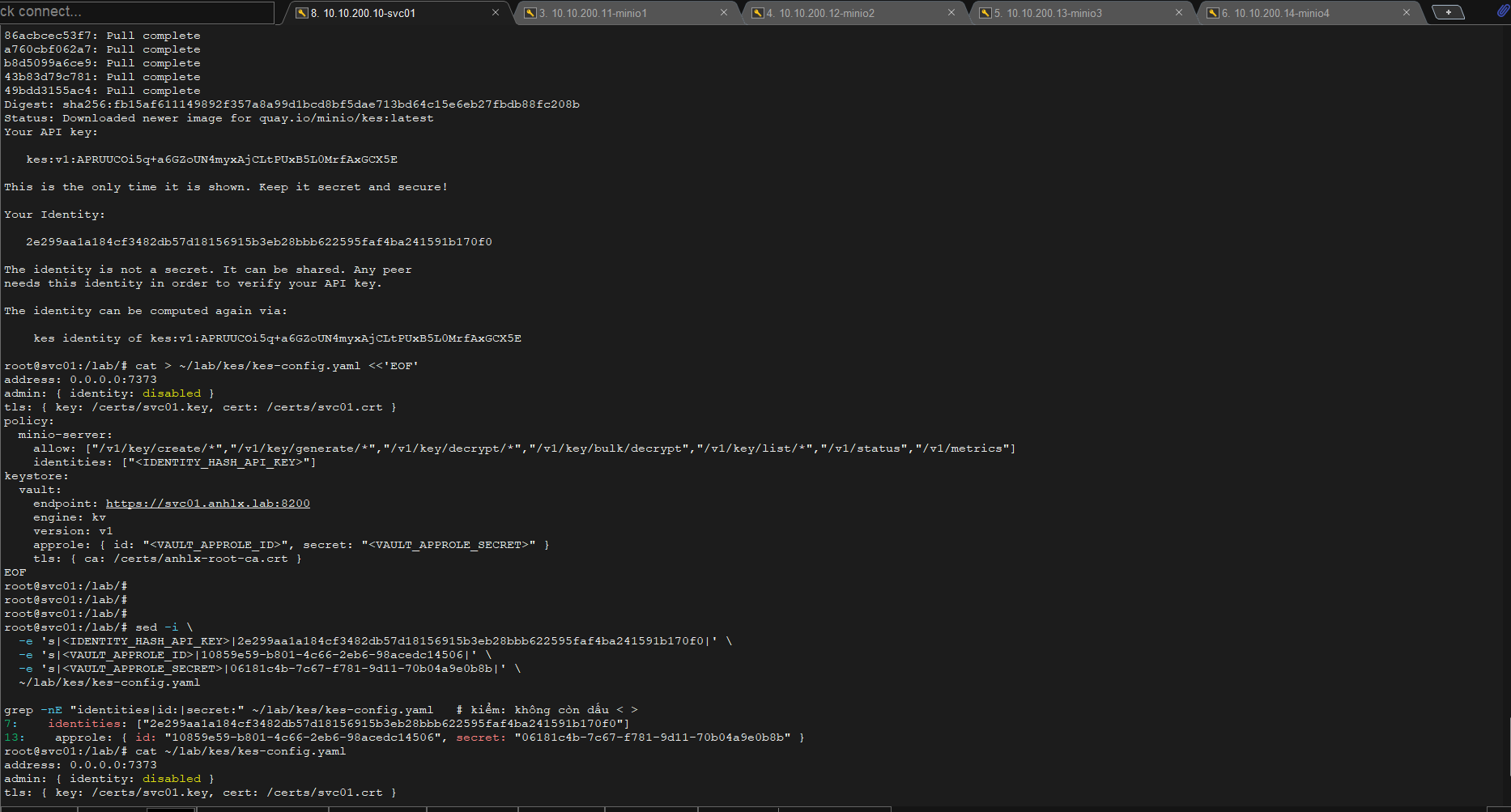

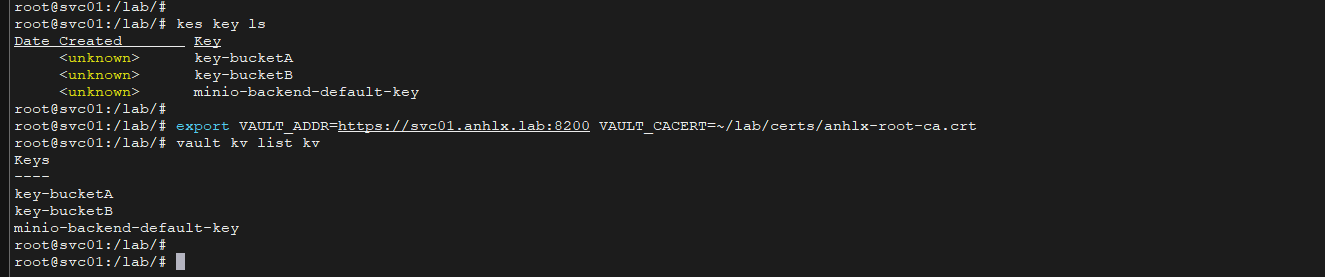

  5. Bước 5 — svc01/KES: cấu hình KES, tạo key riêng từng bucket.

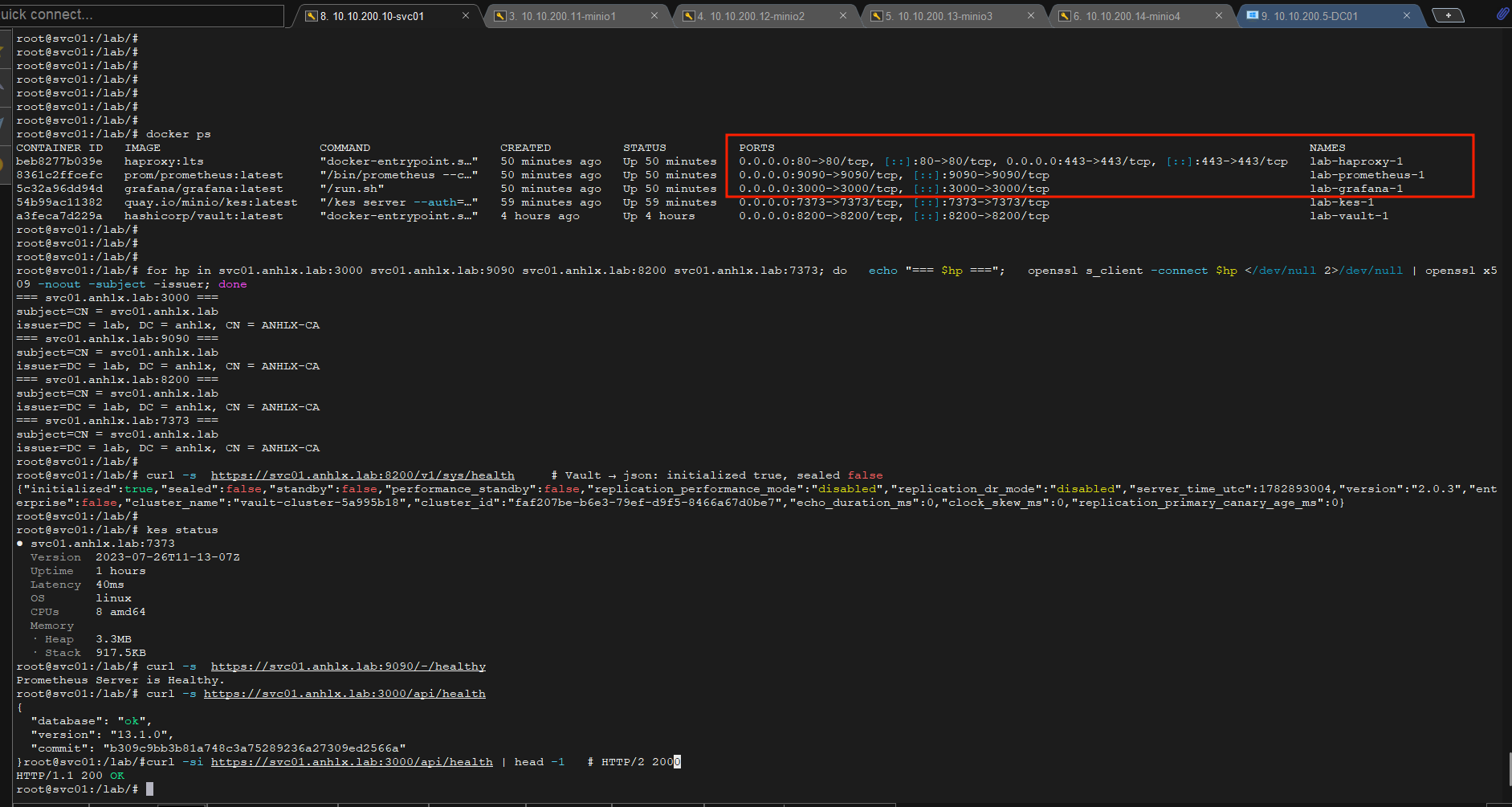

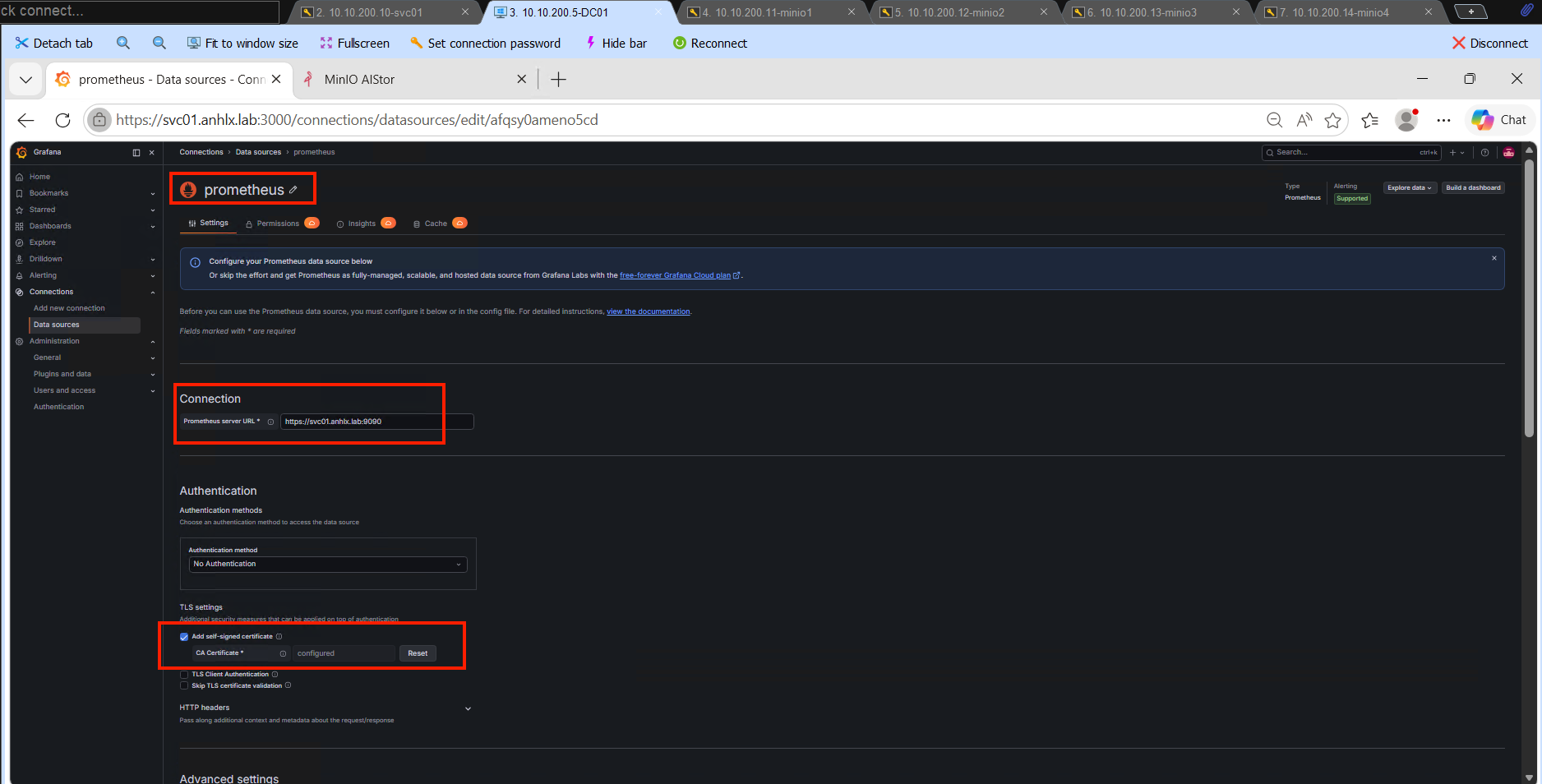

  6. Bước 6 — svc01/Observability + LB: Prometheus, Grafana, HAProxy.
  7. Bước 7 — Cụm MinIO: cài 4 node, bật cluster EC:4.

Thứ tự bật lại sau reboot: DC01 → Vault (unseal thủ công) → KES → MinIO → HAProxy/Prometheus/Grafana. Vault chưa unseal thì KES + S3 mã hóa chưa hoạt động.

Bước 1 — DC01: AD + DNS + NTP + AD CS

Dựng Domain Controller DC01 chạy domain anhlx.lab, kiêm DNS, NTP và Enterprise Root CA cấp cert cho toàn bộ dịch vụ Linux.

Chạy các lệnh dưới đây trong PowerShell (Run as Administrator) trên VM Windows Server 2025.

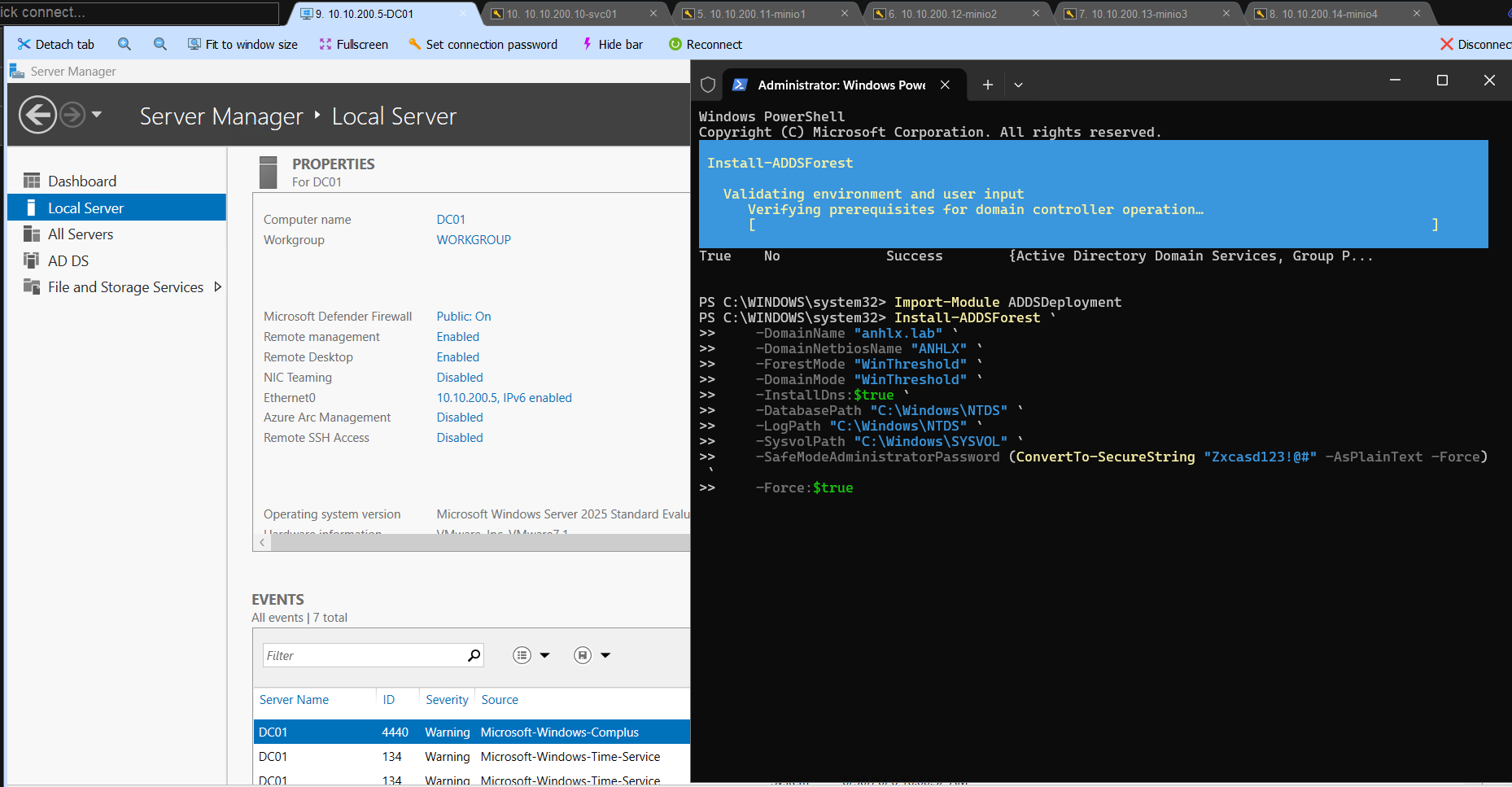

Cài AD DS và promote domain

# Cài role AD DS
Install-WindowsFeature AD-Domain-Services -IncludeManagementTools

# Promote thành forest mới anhlx.lab (DNS cài kèm). Reboot tự động sau khi xong.
Import-Module ADDSDeployment
Install-ADDSForest `
    -DomainName "anhlx.lab" `
    -DomainNetbiosName "ANHLX" `
    -ForestMode "WinThreshold" `
    -DomainMode "WinThreshold" `
    -InstallDns:$true `
    -DatabasePath "C:\Windows\NTDS" `
    -LogPath "C:\Windows\NTDS" `
    -SysvolPath "C:\Windows\SYSVOL" `
    -SafeModeAdministratorPassword (ConvertTo-SecureString "Zxcasd123!@#" -AsPlainText -Force) `
    -Force:$true

Sau reboot, đăng nhập ANHLX\Administrator. Trỏ DNS của DC về chính nó, thêm forwarder ra 8.8.8.8 để VM trong mạng (trỏ DNS về DC 10.10.200.5) vẫn phân giải được internet, rồi tạo bản ghi A:

# DNS forwarder: query ngoài domain → 8.8.8.8 (để VM nội bộ ra được internet)
Add-DnsServerForwarder -IPAddress 8.8.8.8

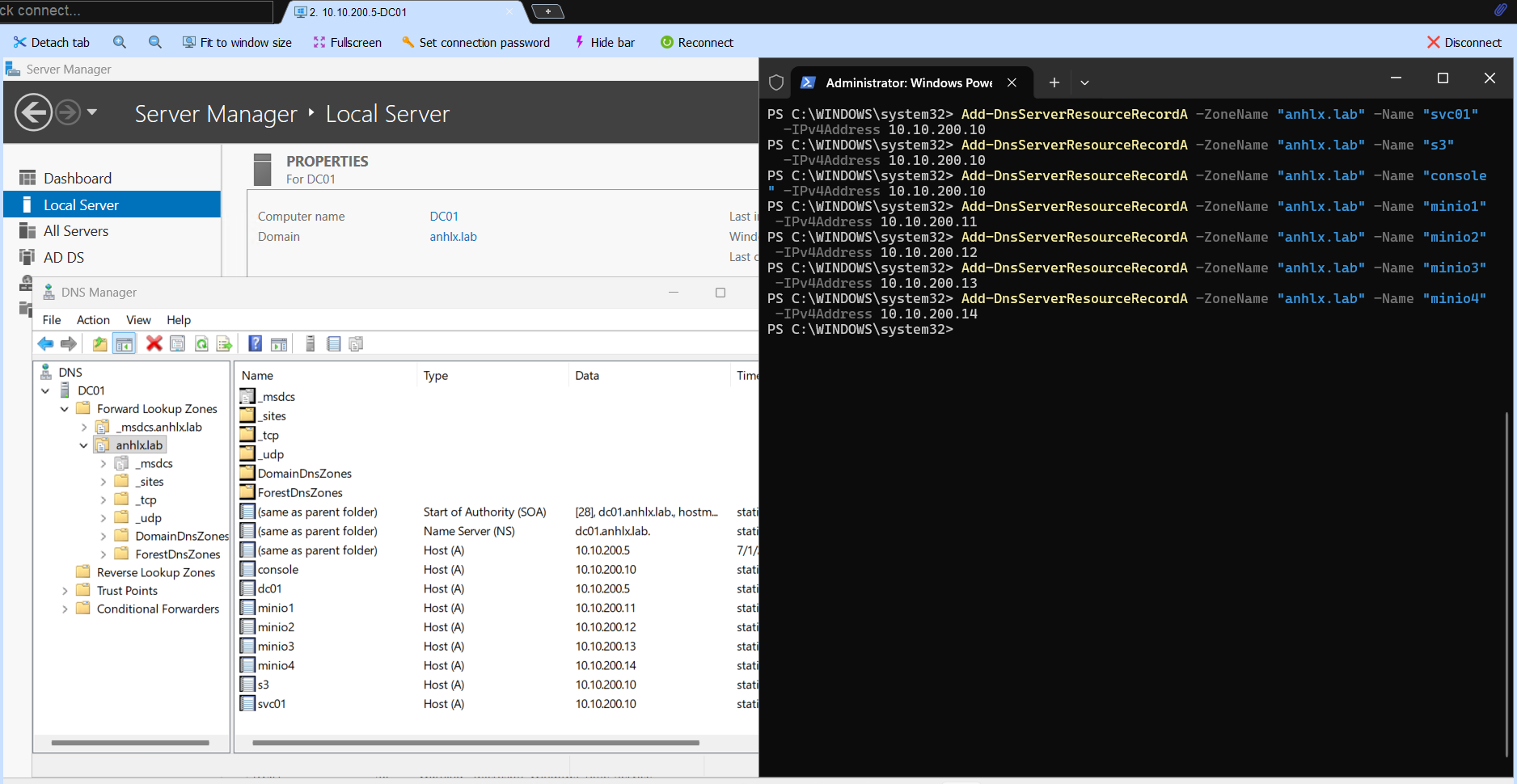

# Tạo bản ghi A cho các host Linux
Add-DnsServerResourceRecordA -ZoneName "anhlx.lab" -Name "svc01"   -IPv4Address 10.10.200.10
Add-DnsServerResourceRecordA -ZoneName "anhlx.lab" -Name "s3"      -IPv4Address 10.10.200.10
Add-DnsServerResourceRecordA -ZoneName "anhlx.lab" -Name "console" -IPv4Address 10.10.200.10
Add-DnsServerResourceRecordA -ZoneName "anhlx.lab" -Name "minio1" -IPv4Address 10.10.200.11
Add-DnsServerResourceRecordA -ZoneName "anhlx.lab" -Name "minio2" -IPv4Address 10.10.200.12
Add-DnsServerResourceRecordA -ZoneName "anhlx.lab" -Name "minio3" -IPv4Address 10.10.200.13
Add-DnsServerResourceRecordA -ZoneName "anhlx.lab" -Name "minio4" -IPv4Address 10.10.200.14

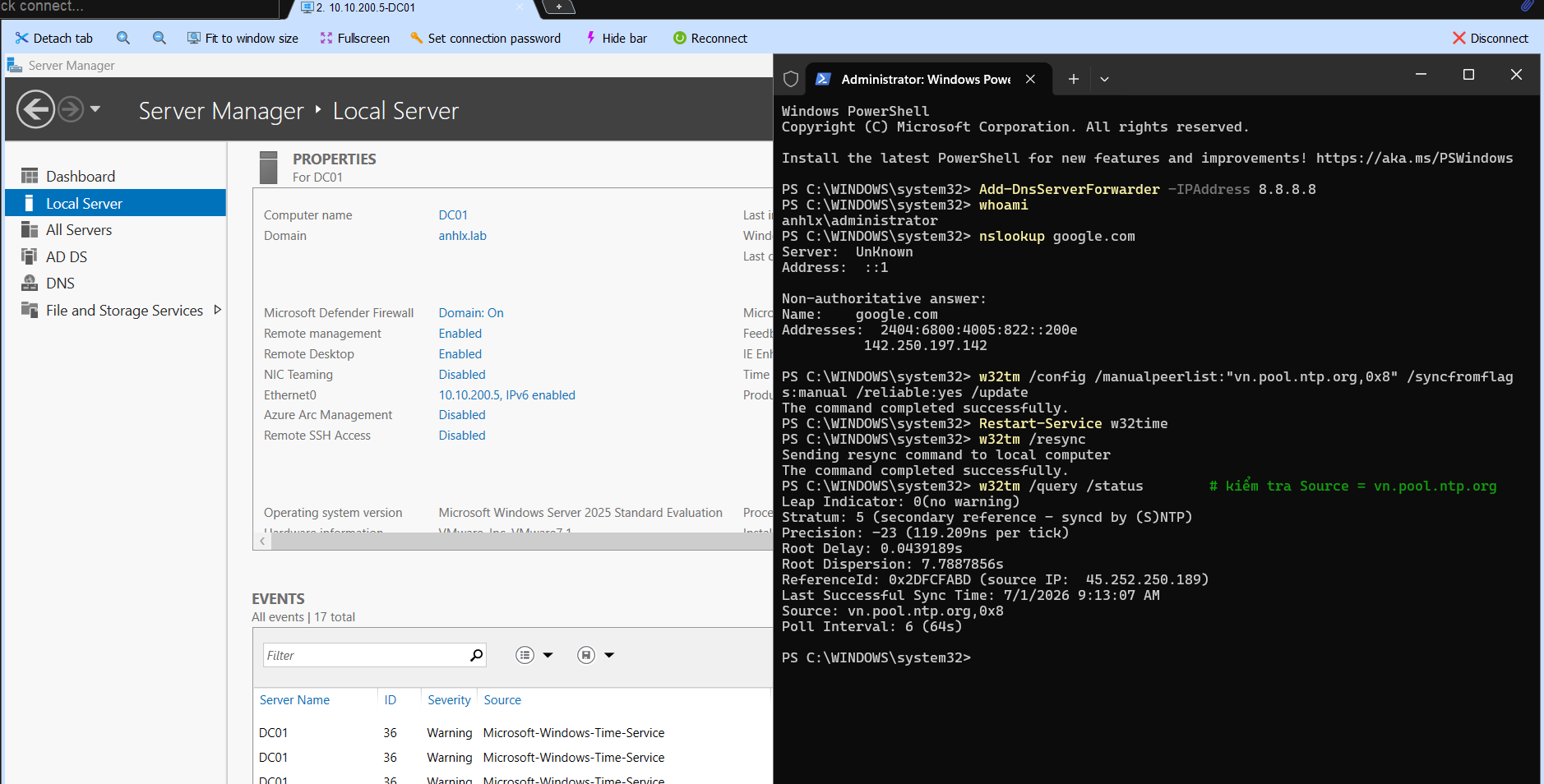

Cấu hình NTP

DC làm nguồn giờ cho domain, tự sync với NTP ngoài (toàn lab phụ thuộc giờ chuẩn để LDAPS/Kerberos không lệch).

w32tm /config /manualpeerlist:"vn.pool.ntp.org,0x8" /syncfromflags:manual /reliable:yes /update
Restart-Service w32time
w32tm /resync
w32tm /query /status        # kiểm tra Source = vn.pool.ntp.org

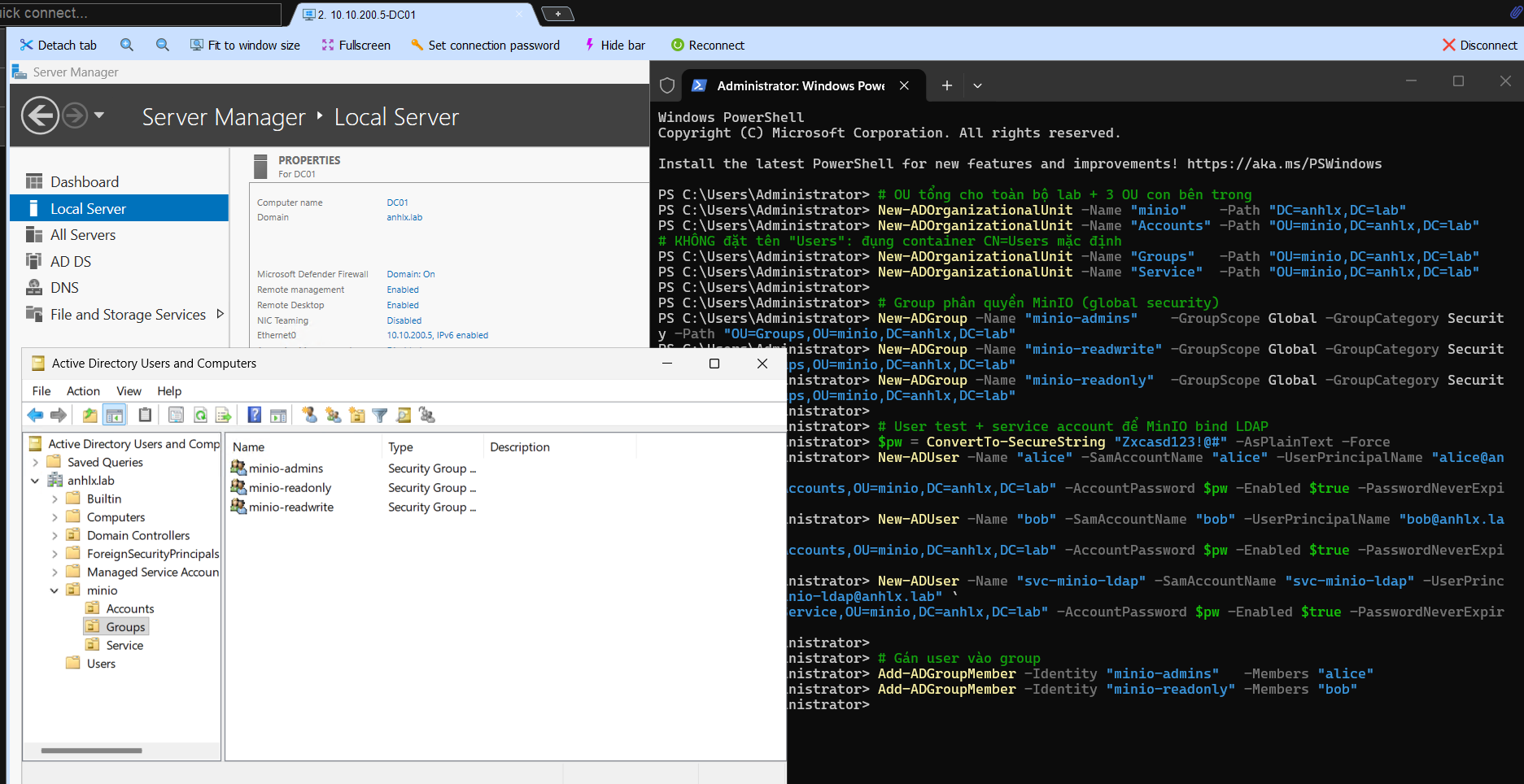

Tạo OU, group, user, service account

# OU tổng cho toàn bộ lab + 3 OU con bên trong
New-ADOrganizationalUnit -Name "minio"    -Path "DC=anhlx,DC=lab"
New-ADOrganizationalUnit -Name "Accounts" -Path "OU=minio,DC=anhlx,DC=lab"   # KHÔNG đặt tên "Users": đụng container CN=Users mặc định
New-ADOrganizationalUnit -Name "Groups"   -Path "OU=minio,DC=anhlx,DC=lab"
New-ADOrganizationalUnit -Name "Service"  -Path "OU=minio,DC=anhlx,DC=lab"

# Group phân quyền MinIO (global security)
New-ADGroup -Name "minio-admins"    -GroupScope Global -GroupCategory Security -Path "OU=Groups,OU=minio,DC=anhlx,DC=lab"
New-ADGroup -Name "minio-readwrite" -GroupScope Global -GroupCategory Security -Path "OU=Groups,OU=minio,DC=anhlx,DC=lab"
New-ADGroup -Name "minio-readonly"  -GroupScope Global -GroupCategory Security -Path "OU=Groups,OU=minio,DC=anhlx,DC=lab"

# User test + service account để MinIO bind LDAP
$pw = ConvertTo-SecureString "Zxcasd123!@#" -AsPlainText -Force
New-ADUser -Name "alice" -SamAccountName "alice" -UserPrincipalName "alice@anhlx.lab" `
  -Path "OU=Accounts,OU=minio,DC=anhlx,DC=lab" -AccountPassword $pw -Enabled $true -PasswordNeverExpires $true
New-ADUser -Name "bob" -SamAccountName "bob" -UserPrincipalName "bob@anhlx.lab" `
  -Path "OU=Accounts,OU=minio,DC=anhlx,DC=lab" -AccountPassword $pw -Enabled $true -PasswordNeverExpires $true
New-ADUser -Name "svc-minio-ldap" -SamAccountName "svc-minio-ldap" -UserPrincipalName "svc-minio-ldap@anhlx.lab" `
  -Path "OU=Service,OU=minio,DC=anhlx,DC=lab" -AccountPassword $pw -Enabled $true -PasswordNeverExpires $true

# Gán user vào group
Add-ADGroupMember -Identity "minio-admins"   -Members "alice"
Add-ADGroupMember -Identity "minio-readonly" -Members "bob"

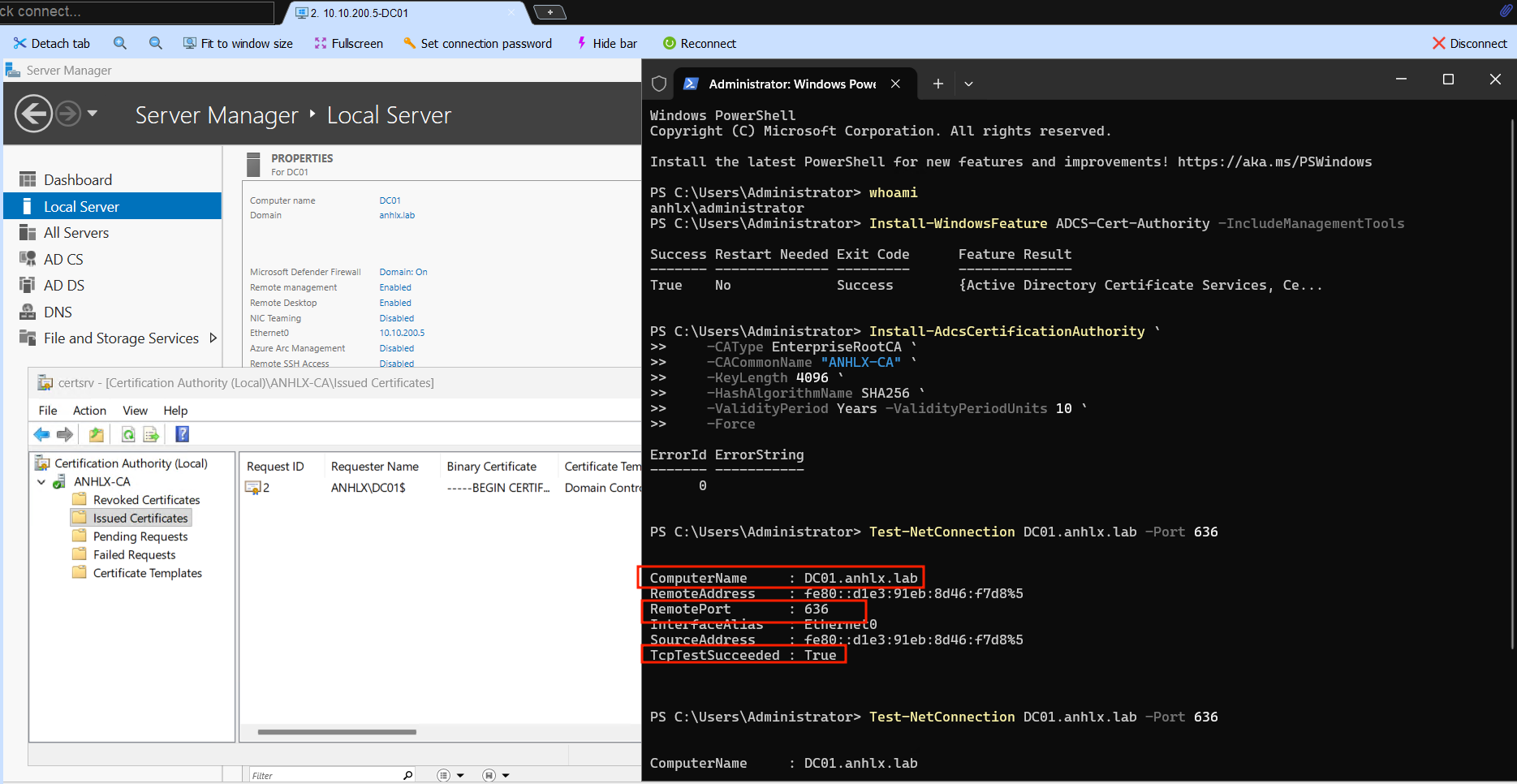

Cài AD CS Enterprise Root CA

Install-WindowsFeature ADCS-Cert-Authority -IncludeManagementTools

Install-AdcsCertificationAuthority `
    -CAType EnterpriseRootCA `
    -CACommonName "ANHLX-CA" `
    -KeyLength 4096 `
    -HashAlgorithmName SHA256 `
    -ValidityPeriod Years -ValidityPeriodUnits 10 `
    -Force

LDAPS 636 tự bật: ngay khi có Enterprise CA, DC tự enroll Domain Controller cert → LDAPS sống mà không cần cấu hình thêm. Kiểm tra:

Test-NetConnection DC01.anhlx.lab -Port 636

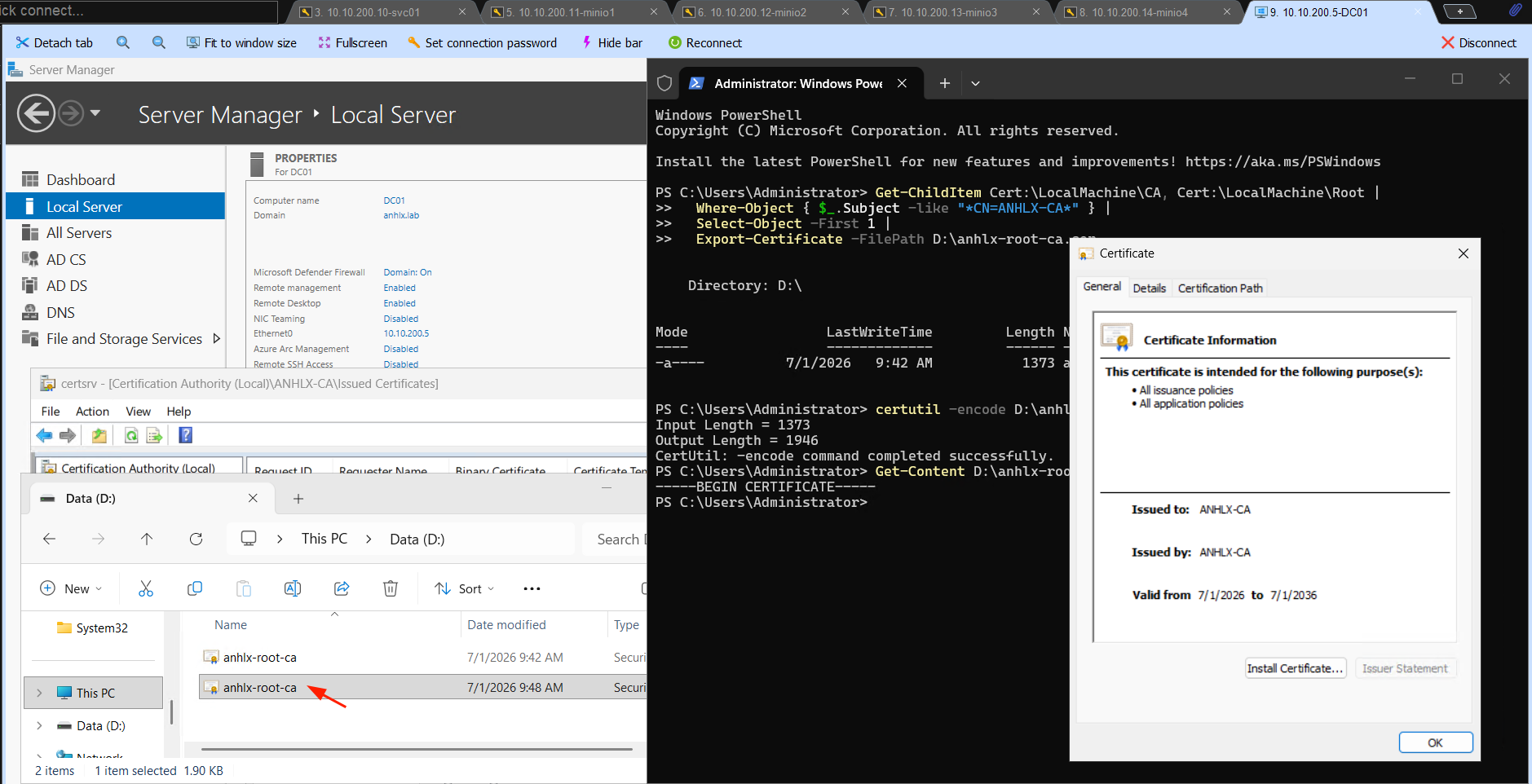

Cho phép SAN và xuất Root CA

# Cho CA chấp nhận SAN gửi kèm trong CSR (để cấp cert dịch vụ Linux có đúng FQDN)
certutil -setreg policy\EditFlags +EDITF_ATTRIBUTESUBJECTALTNAME2
net stop certsvc; net start certsvc

# Xuất Root CA cert (DER) thẳng từ cert store cho chắc
Get-ChildItem Cert:\LocalMachine\CA, Cert:\LocalMachine\Root |
  Where-Object { $_.Subject -like "*CN=ANHLX-CA*" } |
  Select-Object -First 1 |
  Export-Certificate -FilePath D:\anhlx-root-ca.cer

# Đổi DER → PEM ngay trên DC01 bằng certutil (khỏi cần openssl), ra file .crt để phân phối cho Linux (Bước 2)
certutil -encode D:\anhlx-root-ca.cer D:\anhlx-root-ca.crt
Get-Content D:\anhlx-root-ca.crt -TotalCount 1        # phải thấy: -----BEGIN CERTIFICATE-----

File D:\anhlx-root-ca.crt (PEM) là thứ copy sang mọi VM Linux ở Bước 2. Windows không có openssl sẵn nên dùng certutil -encode — cùng kết quả PEM.

Production: dùng lại chính Enterprise CA này (hoặc một Subordinate CA ký từ nó) để cấp cert cho cụm thật — không phát sinh CA mới.

Bước 2 — Chuẩn bị chung VM Linux

Áp dụng cho cả 4 minio node + svc01. Lúc này CA đã có từ Bước 1 nên Linux mới tin được.

Trỏ DNS server về DC01

Time sync (BẮT BUỘC)

apt-get install -y chrony
echo "server 10.10.200.5 iburst" | sudo tee -a /etc/chrony/chrony.conf   # thêm DC01 làm nguồn giờ
systemctl restart chrony && chronyc tracking                            # kiểm: Reference ID ~ 10.10.200.5

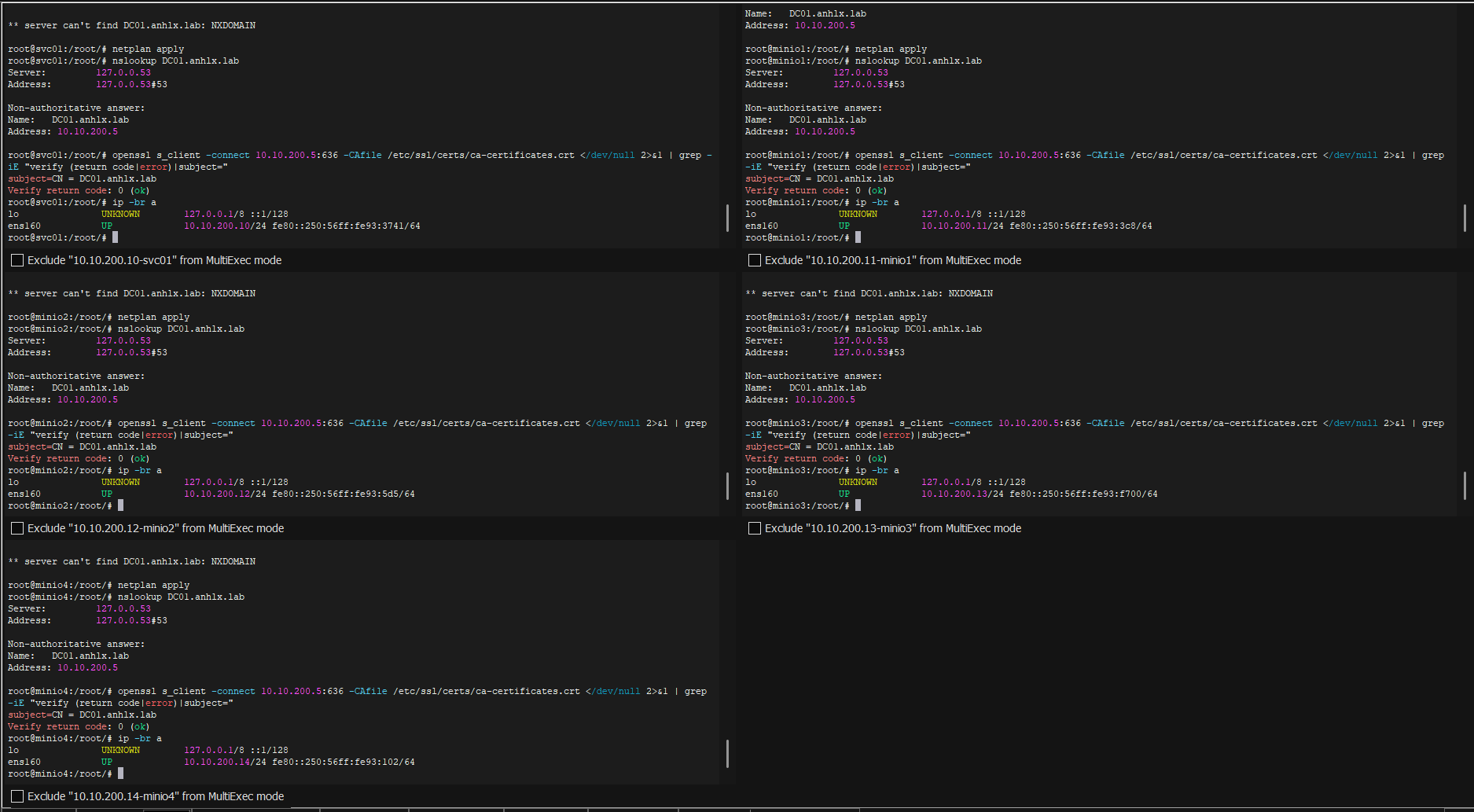

Tin AD Root CA (mọi VM Linux)

# Copy file anhlx-root-ca.crt (PEM, đã đổi bằng certutil -encode ở Bước 1) từ DC01 lên VM rồi:
vi /usr/local/share/ca-certificates/anhlx-root-ca.crt
update-ca-certificates

openssl s_client -connect 10.10.200.5:636 -CAfile /etc/ssl/certs/ca-certificates.crt </dev/null 2>&1 | grep -iE "verify (return code|error)|subject="

Bước 3 — Cấp cert từ AD CS cho dịch vụ Linux

Ý tưởng: mỗi máy (svc01, từng minio node) cần một cert riêng chứng minh đúng hostname của nó, do CA ANHLX-CA ký. Private key (.key) sinh ra và giữ luôn trên Linux — không bao giờ gửi đi. Chỉ gửi CSR (.csr — bản yêu cầu, KHÔNG chứa key bí mật) sang DC01 cho CA ký, rồi lấy cert (.crt) về.

Linux: sinh .key + .csr  ──gửi .csr──▶  DC01: CA ký  ──trả .cer──▶  Linux: cài .crt
        (giữ .key lại máy)

Tổng cộng 5 cert: 1 cho svc01 + 4 cho minio1..4. Làm 4 minio bằng multi-exec cho nhanh, svc01 làm riêng.

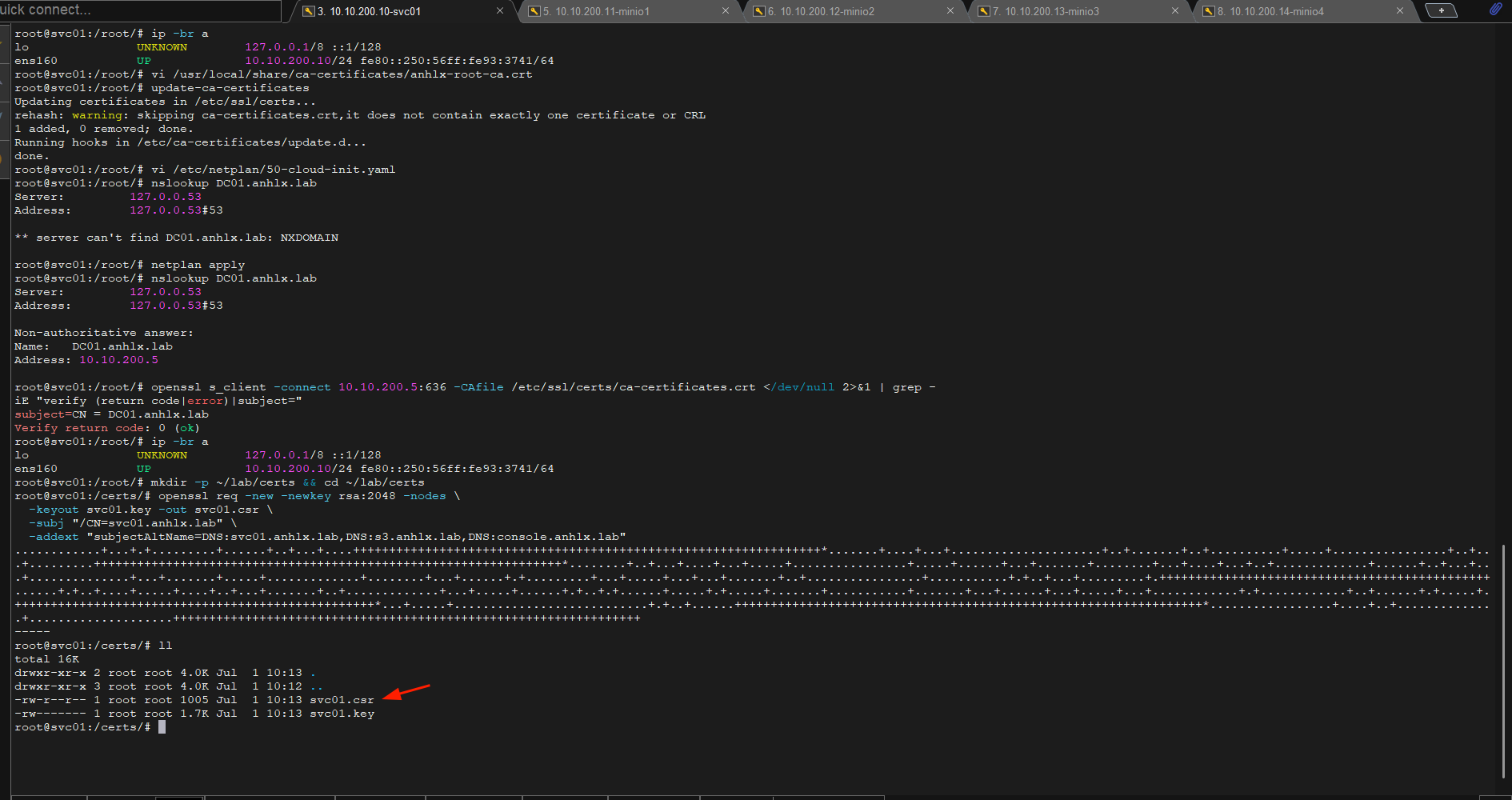

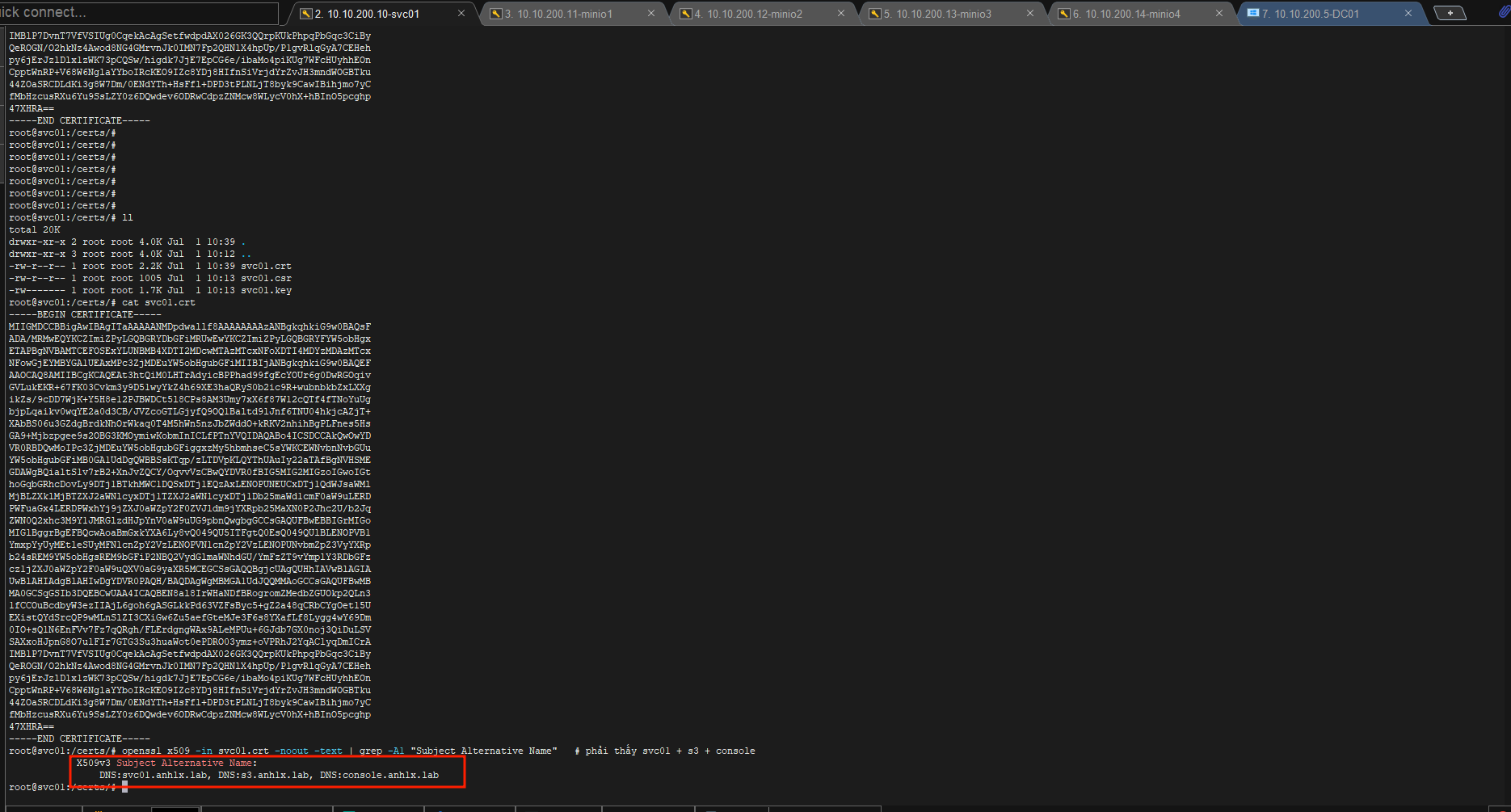

svc01 — sinh key + CSR (SAN gộp 3 tên)

mkdir -p ~/lab/certs && cd ~/lab/certs
openssl req -new -newkey rsa:2048 -nodes \
  -keyout svc01.key -out svc01.csr \
  -subj "/CN=svc01.anhlx.lab" \
  -addext "subjectAltName=DNS:svc01.anhlx.lab,DNS:s3.anhlx.lab,DNS:console.anhlx.lab"

→ ra 2 file: svc01.key (giữ bí mật trên svc01) + svc01.csr (đem đi ký). SAN gộp 3 tên vì svc01 vừa là host, vừa phục vụ s3 (API) và console (UI) qua HAProxy.

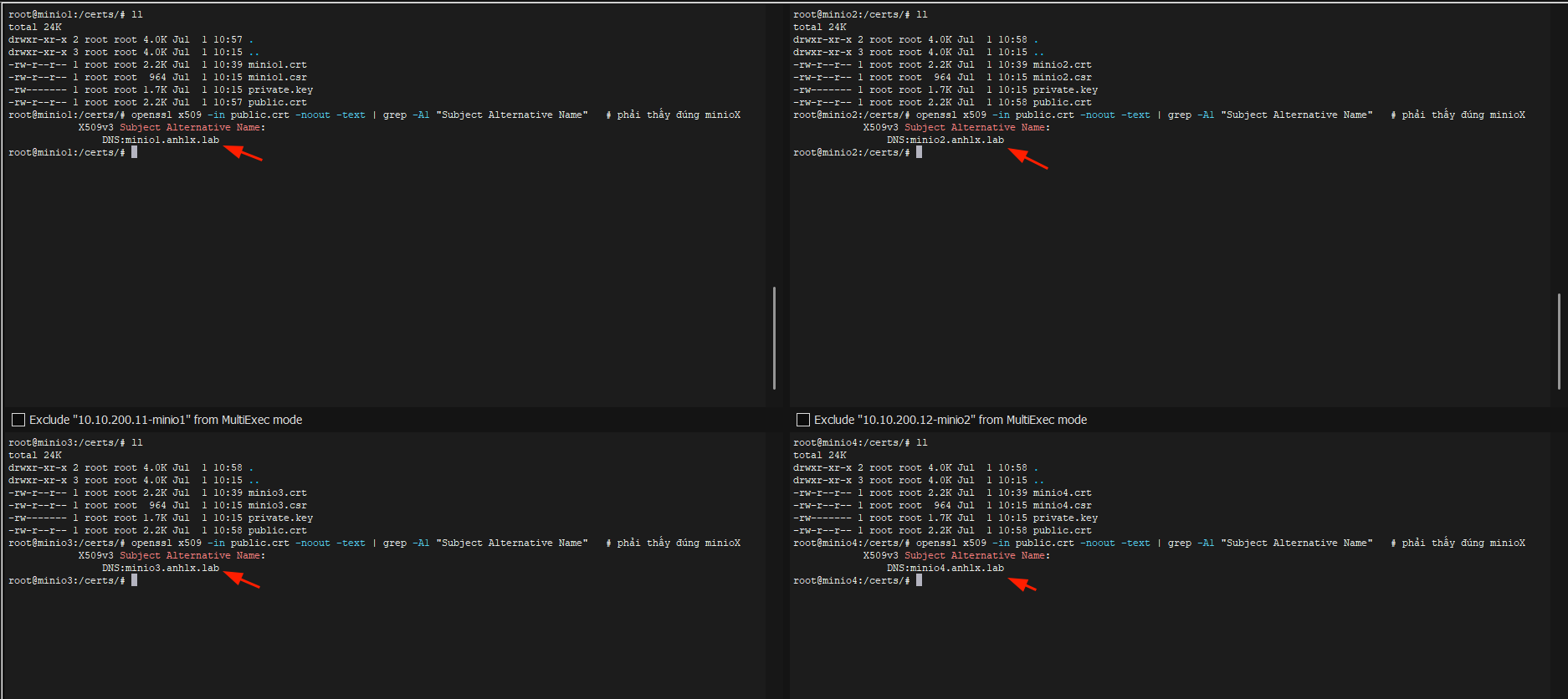

minio1-4 — sinh key + CSR (multi-exec cả 4 node)

Dùng hostname -s để mỗi node tự điền đúng tên (minio1..4), khỏi phải sửa tay từng máy:

mkdir -p ~/lab/certs && cd ~/lab/certs
H=$(hostname -s)                               # minio1 / minio2 / minio3 / minio4
openssl req -new -newkey rsa:2048 -nodes \
  -keyout private.key -out $H.csr \
  -subj "/CN=$H.anhlx.lab" \
  -addext "subjectAltName=DNS:$H.anhlx.lab"

→ mỗi node ra private.key + <tên>.csr (vd trên minio1 là minio1.csr).

Đưa CSR sang DC01

Cách đơn giản, chắc ăn: in nội dung CSR ra rồi copy-paste sang DC. Trên từng máy Linux:

cat ~/lab/certs/svc01.csr        # copy TOÀN BỘ, gồm cả dòng -----BEGIN/END CERTIFICATE REQUEST-----

Trên DC01 (PowerShell), tạo thư mục rồi dán vào file cùng tên:

mkdir D:\csr
notepad D:\csr\svc01.csr         # dán nội dung vừa copy → Save

Lặp cho minio1.csr … minio4.csr (mỗi node cat rồi dán sang D:\csr\minioX.csr).

Quen scp thì nhanh hơn — DC01 có sẵn OpenSSH client, kéo thẳng về: scp root@svc01.anhlx.lab:lab/certs/svc01.csr C:\csr\ (tương tự cho minio1..4).

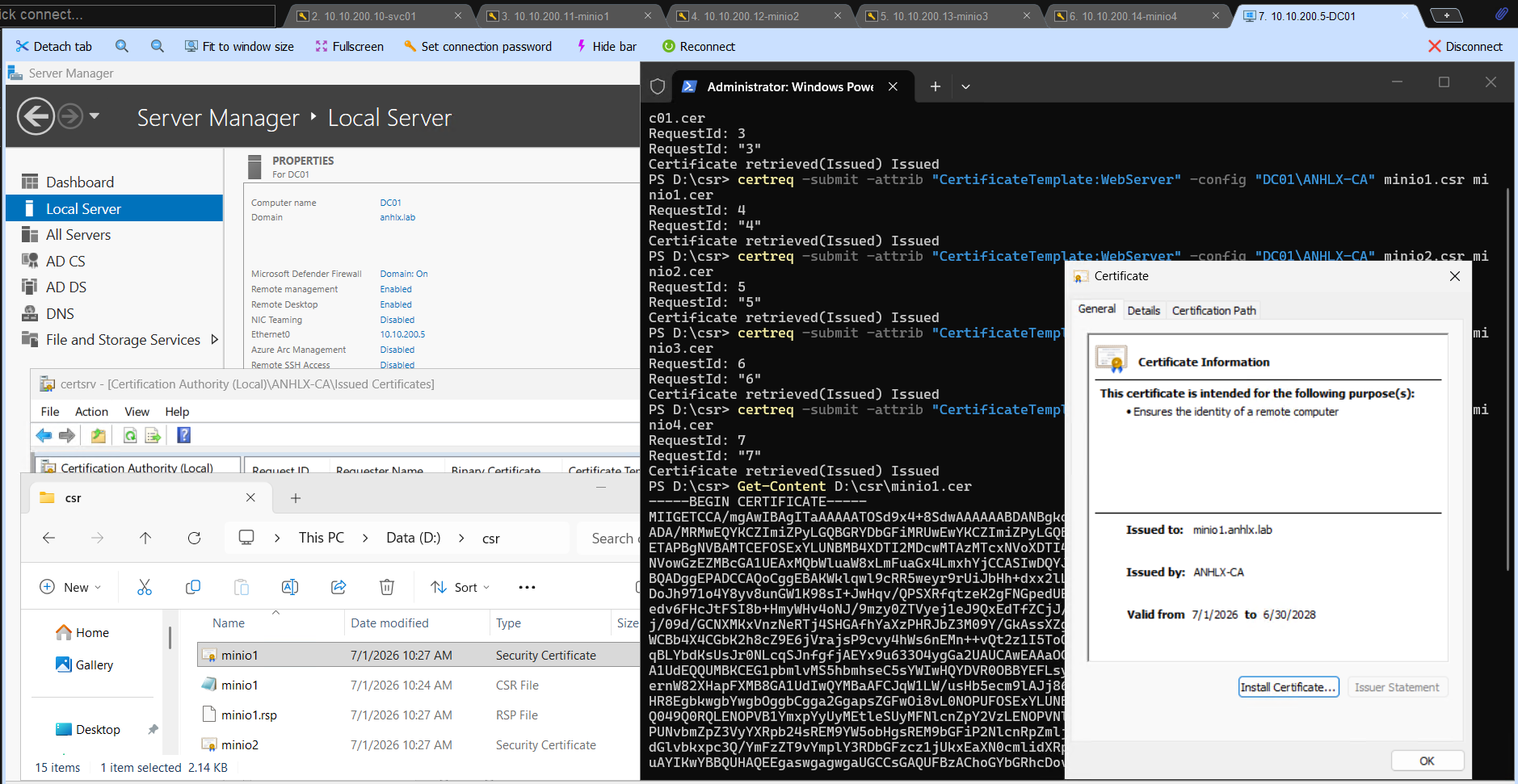

DC01 — CA ký từng CSR

Chạy PowerShell trên DC01. -config "DC01\ANHLX-CA" để không hiện popup chọn CA, template WebServer:

cd D:\csr
certreq -submit -attrib "CertificateTemplate:WebServer" -config "DC01\ANHLX-CA" svc01.csr  svc01.cer
certreq -submit -attrib "CertificateTemplate:WebServer" -config "DC01\ANHLX-CA" minio1.csr minio1.cer
certreq -submit -attrib "CertificateTemplate:WebServer" -config "DC01\ANHLX-CA" minio2.csr minio2.cer
certreq -submit -attrib "CertificateTemplate:WebServer" -config "DC01\ANHLX-CA" minio3.csr minio3.cer
certreq -submit -attrib "CertificateTemplate:WebServer" -config "DC01\ANHLX-CA" minio4.csr minio4.cer

→ ra svc01.cer, minio1..4.cer. Trả từng file về đúng máy Linux của nó.

Cài cert trên Linux

certreq thường trả Base64 (PEM) sẵn. Mở file kiểm tra: thấy -----BEGIN CERTIFICATE----- là PEM, chỉ cần đổi tên; nếu là nhị phân (DER) thì đổi bằng openssl x509 -inform DER ... như comment dưới.

svc01 — đặt svc01.crt cạnh svc01.key trong ~/lab/certs (file gộp s3.pem cho HAProxy sẽ tạo ở Bước 4):

cd ~/lab/certs
cp svc01.cer svc01.crt            # nếu DER: openssl x509 -inform DER -in svc01.cer -out svc01.crt
openssl x509 -in svc01.crt -noout -text | grep -A1 "Subject Alternative Name"   # phải thấy svc01 + s3 + console

mỗi minio node (multi-exec) — chuẩn hóa thành public.crt cạnh private.key; việc copy vào thư mục MinIO làm ở Bước 7 sau khi cài gói (mới có user minio-user):

cd ~/lab/certs
H=$(hostname -s)
cp $H.cer public.crt             # nếu DER: openssl x509 -inform DER -in $H.cer -out public.crt
openssl x509 -in public.crt -noout -text | grep -A1 "Subject Alternative Name"   # phải thấy đúng minioX

Chốt lại vị trí cert:

  • svc01: ~/lab/certs/svc01.crt + svc01.key → dùng chung cho HAProxy / KES / Vault / Grafana / Prometheus (SAN đã bao svc01+s3+console).
  • minio1..4: ~/lab/certs/public.crt + private.key → Bước 7 copy vào /home/minio-user/.minio/certs/, kèm CA tại .../certs/CAs/anhlx-root-ca.crt.

Bước 4 — svc01: Vault (unseal thủ công)

Cài Docker, dựng docker-compose.yml cho toàn bộ stack svc01, rồi bật Vault trước tiên vì KES + MinIO mã hóa đều phụ thuộc nó.

apt-get install -y docker.io docker-compose-v2     # docker-compose-v2 (repo Ubuntu) cung cấp lệnh 'docker compose'
systemctl enable --now docker
docker compose version                             # xác nhận Compose v2 đã có

mkdir -p ~/lab/{certs,vault/config,vault/data,kes,prometheus,grafana,haproxy}
cd ~/lab
cp /usr/local/share/ca-certificates/anhlx-root-ca.crt certs/
# svc01.crt + svc01.key (từ Bước 3) phải nằm trong ~/lab/certs — nếu bạn tạo ở chỗ khác thì copy vào trước:
#   cp /certs/svc01.crt /certs/svc01.key ~/lab/certs/
cat certs/svc01.crt certs/svc01.key > certs/s3.pem
chmod 644 certs/svc01.key certs/s3.pem   # container Vault/KES/Grafana/Prometheus chạy non-root cần đọc key — lab; prod dùng uid/gid hoặc secret riêng

docker-compose.yml

File định nghĩa sẵn cả 5 service; các bước sau sẽ up lần lượt theo thứ tự phụ thuộc. Paste nguyên khối:

cat > ~/lab/docker-compose.yml <<'EOF'
services:
  vault:                               # Vault keystore cho KES (unseal thủ công)
    image: hashicorp/vault:latest
    cap_add: ["IPC_LOCK"]
    ports: ["8200:8200"]
    volumes: ["./vault/config:/vault/config","./vault/data:/vault/data","./certs:/certs"]
    command: server

  kes:
    image: quay.io/minio/kes:latest
    depends_on: [vault]
    ports: ["7373:7373"]
    volumes: ["./kes:/etc/kes","./certs:/certs"]
    command: server --auth=off --config=/etc/kes/kes-config.yaml   # --auth=off: KES không verify client cert theo CA (API key là cert tự-ký) — vẫn tính identity để so policy

  prometheus:
    image: prom/prometheus:latest
    ports: ["9090:9090"]
    volumes: ["./prometheus:/etc/prometheus","./certs:/certs"]
    command: ["--config.file=/etc/prometheus/prometheus.yml","--web.config.file=/etc/prometheus/web-config.yml"]

  grafana:
    image: grafana/grafana:latest
    ports: ["3000:3000"]
    volumes: ["./certs:/certs"]
    environment:
      GF_SERVER_PROTOCOL: https
      GF_SERVER_CERT_FILE: /certs/svc01.crt
      GF_SERVER_CERT_KEY: /certs/svc01.key
      GF_SECURITY_ADMIN_PASSWORD: "Zxcasd123!@#"

  haproxy:
    image: haproxy:lts
    ports: ["80:80","443:443"]
    volumes: ["./haproxy/haproxy.cfg:/usr/local/etc/haproxy/haproxy.cfg:ro","./certs:/certs:ro"]
EOF

Vault: init + unseal thủ công + KV/AppRole cho KES

Tạo config ~/lab/vault/config/vault.hcl:

cat > ~/lab/vault/config/vault.hcl <<'EOF'
disable_mlock = true                     # container không mlock được → tắt; OK với storage "file"
storage "file" { path = "/vault/data" }

listener "tcp" {
  address       = "0.0.0.0:8200"
  tls_cert_file = "/certs/svc01.crt"
  tls_key_file  = "/certs/svc01.key"
}
api_addr = "https://svc01.anhlx.lab:8200"
ui = true
EOF

Cài vault CLI trên svc01 (chạy các lệnh vault ... từ host, verify TLS qua AD CA):

apt-get install -y wget gpg
wget -O- https://apt.releases.hashicorp.com/gpg | gpg --dearmor | sudo tee /usr/share/keyrings/hashicorp.gpg >/dev/null
echo "deb [signed-by=/usr/share/keyrings/hashicorp.gpg] https://apt.releases.hashicorp.com noble main" | sudo tee /etc/apt/sources.list.d/hashicorp.list
apt-get update && apt-get install -y vault
systemctl disable --now vault 2>/dev/null || true   # chỉ dùng CLI — tắt vault server host kẻo chiếm cổng 8200 (đụng Vault Docker)
vault version                  # xác nhận CLI đã có

docker compose up -d vault
docker compose exec -u root vault chown -R vault:vault /vault/data   # bind mount do root tạo → cho user 'vault' ghi được
export VAULT_ADDR=https://svc01.anhlx.lab:8200 VAULT_CACERT=~/lab/certs/anhlx-root-ca.crt
vault status                   # Initialized: false, Sealed: true (chưa init — bình thường)
vault operator init            # LƯU 5 unseal key + root token

# Output mẫu (GIỮ BÍ MẬT — KHÔNG commit giá trị thật):
# Unseal Key 1: <unseal-key-1>
# Unseal Key 2: <unseal-key-2>
# Unseal Key 3: <unseal-key-3>
# Unseal Key 4: <unseal-key-4>
# Unseal Key 5: <unseal-key-5>
# Initial Root Token: <root-token>   (dạng hvs.xxxxxxxx)


vault operator unseal          # nhập 3/5 key — LẶP LẠI mỗi lần Vault restart
vault operator unseal          #
vault operator unseal          #
vault login <root-token>
# KV v1 + AppRole cho KES
vault secrets enable -version=1 -path=kv kv
printf 'path "kv/*" { capabilities = ["create","read","delete","list"] }\n' > /tmp/kes.hcl
vault policy write kes-policy /tmp/kes.hcl
vault auth enable approle
vault write auth/approle/role/kes-role token_policies=kes-policy token_ttl=20m token_max_ttl=30m secret_id_num_uses=0
vault read  auth/approle/role/kes-role/role-id        # → VAULT_APPROLE_ID
vault write -f auth/approle/role/kes-role/secret-id   # → VAULT_APPROLE_SECRET

Lab dùng unseal thủ công: mỗi lần container vault restart, phải vault operator unseal lại (nhập 3/5 key) thì KES + S3 mã hóa mới hoạt động trở lại. Đơn giản, đủ cho POC. Production cần auto-unseal: thêm trust anchor (Vault-transit hoặc HSM PKCS#11 / cloud KMS) + cấu hình seal "transit" để Vault tự mở khóa sau restart, không phụ thuộc thao tác tay; Vault chạy Raft HA 3 node. Ngoài phạm vi lab này — xem Lab → Production.

Bước 5 — svc01: KES + tạo key riêng từng bucket

docker run --rm quay.io/minio/kes:latest identity new   # → API key kes:v1:... + Identity hash

Tạo config ~/lab/kes/kes-config.yaml (thay 3 placeholder <IDENTITY_HASH_API_KEY>, <VAULT_APPROLE_ID>, <VAULT_APPROLE_SECRET> sau khi paste):

cat > ~/lab/kes/kes-config.yaml <<'EOF'
address: 0.0.0.0:7373
admin: { identity: disabled }
tls: { key: /certs/svc01.key, cert: /certs/svc01.crt }
policy:
  minio-server:
    allow: ["/v1/key/create/*","/v1/key/generate/*","/v1/key/decrypt/*","/v1/key/bulk/decrypt","/v1/key/list/*","/v1/status","/v1/metrics"]
    identities: ["<IDENTITY_HASH_API_KEY>"]
keystore:
  vault:
    endpoint: https://svc01.anhlx.lab:8200
    engine: kv
    version: v1
    approle: { id: "<VAULT_APPROLE_ID>", secret: "<VAULT_APPROLE_SECRET>" }
    tls: { ca: /certs/anhlx-root-ca.crt }
EOF

Thay 3 placeholder bằng giá trị thật của bạn (lấy ở các bước trên):

sed -i \
  -e 's|<IDENTITY_HASH_API_KEY>|<identity hash từ lệnh identity new>|' \
  -e 's|<VAULT_APPROLE_ID>|<role_id từ vault read .../role-id>|' \
  -e 's|<VAULT_APPROLE_SECRET>|<secret_id từ vault write .../secret-id>|' \
  ~/lab/kes/kes-config.yaml

grep -nE "identities|id:|secret:" ~/lab/kes/kes-config.yaml   # kiểm: không còn dấu < >


docker compose up -d kes
docker logs lab-kes-1 --tail 20        # không còn lỗi Vault/TLS là OK

# kes CLI trên host: lấy binary ra khỏi image (host đã tin AD CA nên verify TLS được)
docker create --name kestmp quay.io/minio/kes:latest
docker cp kestmp:/kes /usr/local/bin/kes && docker rm kestmp

export KES_SERVER=https://svc01.anhlx.lab:7373 KES_API_KEY="kes:v1:..."   # API key thật ở lệnh 'identity new'

# Khóa cho backend (bắt buộc) + khóa riêng từng bucket:
kes key create minio-backend-default-key
kes key create key-bucketA
kes key create key-bucketB     # ví dụ cho phòng ban/khách hàng khác
kes key ls                     # liệt kê key (bản này dùng 'ls', không phải 'list')

Verify khóa đã nằm thật trong Vault (KES ↔ Vault thông suốt):

export VAULT_ADDR=https://svc01.anhlx.lab:8200 VAULT_CACERT=~/lab/certs/anhlx-root-ca.crt
vault kv list kv     # → minio-backend-default-key, key-bucketA, key-bucketB

Bước 6 — svc01: HAProxy + Prometheus + Grafana

Prometheus (TLS)

Tạo ~/lab/prometheus/web-config.yml:

cat > ~/lab/prometheus/web-config.yml <<'EOF'
tls_server_config: { cert_file: /certs/svc01.crt, key_file: /certs/svc01.key }
EOF

Tạo ~/lab/prometheus/prometheus.yml:

cat > ~/lab/prometheus/prometheus.yml <<'EOF'
global: { scrape_interval: 15s }
scrape_configs:
  - job_name: minio-cluster
    metrics_path: /minio/v2/metrics/cluster
    scheme: https
    tls_config: { ca_file: /certs/anhlx-root-ca.crt }
    static_configs: [{ targets: ['minio1.anhlx.lab:9000','minio2.anhlx.lab:9000','minio3.anhlx.lab:9000','minio4.anhlx.lab:9000'] }]
  - job_name: minio-node
    metrics_path: /minio/v2/metrics/node
    scheme: https
    tls_config: { ca_file: /certs/anhlx-root-ca.crt }
    static_configs: [{ targets: ['minio1.anhlx.lab:9000','minio2.anhlx.lab:9000','minio3.anhlx.lab:9000','minio4.anhlx.lab:9000'] }]
EOF

HAProxy (HTTPS đầu-cuối, verify backend bằng AD CA)

Tạo ~/lab/haproxy/haproxy.cfg:

cat > ~/lab/haproxy/haproxy.cfg <<'EOF'
defaults
  mode http
  timeout connect 10s
  timeout client 5m
  timeout server 5m
  timeout tunnel 1h
frontend web
  bind *:80
  bind *:443 ssl crt /certs/s3.pem
  http-request redirect scheme https unless { ssl_fc }
  # Tách theo hostname (SNI): console.anhlx.lab → Console :9001, còn lại → S3 API :9000
  acl is_console hdr(host) -i console.anhlx.lab
  use_backend minio_console if is_console
  default_backend minio_s3
backend minio_s3
  balance roundrobin
  option httpchk
  http-check send meth GET uri /minio/health/live ver HTTP/1.1 hdr Host s3.anhlx.lab   # phải gửi Host: MinIO (đã set MINIO_SERVER_URL) trả 400 nếu thiếu
  http-check expect status 200
  server minio1 minio1.anhlx.lab:9000 check check-sni minio1.anhlx.lab sni str(minio1.anhlx.lab) ssl verify required ca-file /certs/anhlx-root-ca.crt
  server minio2 minio2.anhlx.lab:9000 check check-sni minio2.anhlx.lab sni str(minio2.anhlx.lab) ssl verify required ca-file /certs/anhlx-root-ca.crt
  server minio3 minio3.anhlx.lab:9000 check check-sni minio3.anhlx.lab sni str(minio3.anhlx.lab) ssl verify required ca-file /certs/anhlx-root-ca.crt
  server minio4 minio4.anhlx.lab:9000 check check-sni minio4.anhlx.lab sni str(minio4.anhlx.lab) ssl verify required ca-file /certs/anhlx-root-ca.crt
backend minio_console
  balance roundrobin
  server minio1 minio1.anhlx.lab:9001 check check-sni minio1.anhlx.lab sni str(minio1.anhlx.lab) ssl verify required ca-file /certs/anhlx-root-ca.crt
  server minio2 minio2.anhlx.lab:9001 check check-sni minio2.anhlx.lab sni str(minio2.anhlx.lab) ssl verify required ca-file /certs/anhlx-root-ca.crt
  server minio3 minio3.anhlx.lab:9001 check check-sni minio3.anhlx.lab sni str(minio3.anhlx.lab) ssl verify required ca-file /certs/anhlx-root-ca.crt
  server minio4 minio4.anhlx.lab:9001 check check-sni minio4.anhlx.lab sni str(minio4.anhlx.lab) ssl verify required ca-file /certs/anhlx-root-ca.crt
EOF

Console MinIO dùng WebSocket — timeout tunnel 1h ở block defaults giữ kết nối không bị ngắt. HAProxy verify backend :9001 bằng AD Root CA đúng như :9000, nên toàn tuyến browser → HAProxy → node đều HTTPS, cert AD CS. sni/check-sni bắt buộc: mỗi node có cert riêng CN=minioX, phải gửi đúng SNI = tên node thì MinIO mới trả đúng cert và HAProxy verify khớp. Thiếu SNI (hoặc SNI lấy nhầm từ Host s3.anhlx.lab) → lỗi “certificate different from the expected one”. Host (HTTP) và sni (TLS) tách biệt: Host = s3.anhlx.lab để MinIO không trả 400, SNI = minioX để khớp cert.

docker compose up -d prometheus grafana haproxy

HAProxy health-check sẽ báo backend DOWN tới khi cụm MinIO ở Bước 7 chạy — bình thường.

Bước 7 — Cụm 4× MinIO AIStor

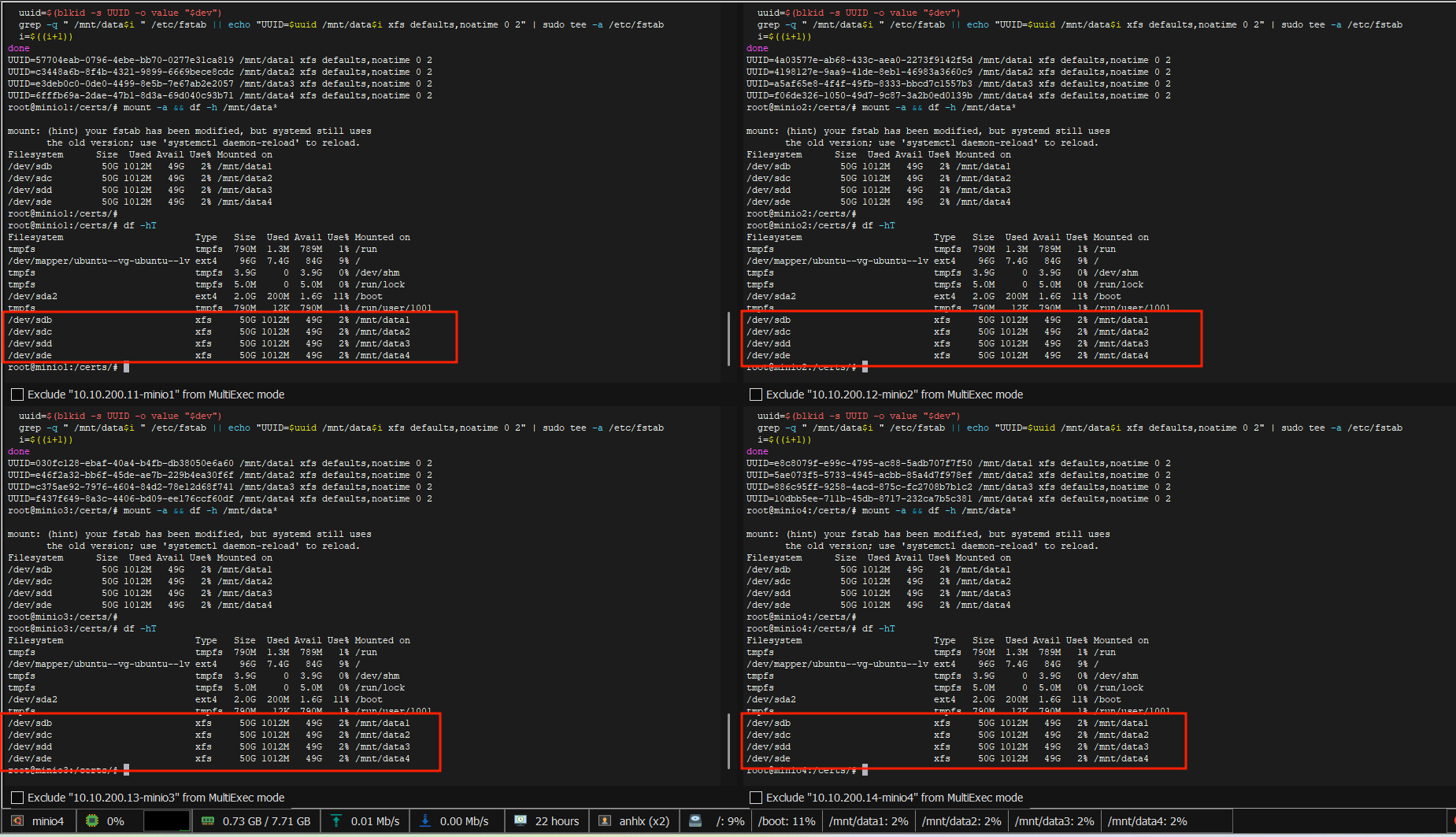

Chuẩn bị ổ data (mỗi node)

Mỗi node có 4 ổ data riêng (ngoài ổ OS sda) — format XFS rồi mount cố định /mnt/data1..4.

lsblk                                  # xác định 4 ổ data: thường sdb sdc sdd sde (KHÔNG đụng sda = ổ OS)
for d in b c d e; do sudo mkfs.xfs -f /dev/sd$d; done
sudo mkdir -p /mnt/data{1,2,3,4}

# Tự lấy UUID từng ổ rồi ghi vào /etc/fstab
i=1
for dev in /dev/sdb /dev/sdc /dev/sdd /dev/sde; do
  uuid=$(blkid -s UUID -o value "$dev")
  grep -q " /mnt/data$i " /etc/fstab || echo "UUID=$uuid /mnt/data$i xfs defaults,noatime 0 2" | sudo tee -a /etc/fstab
  i=$((i+1))
done

sudo mount -a && df -h /mnt/data*      # 4 dòng /mnt/data1..4, mỗi ổ ~50G

Cài gói + license + cert AD CS (mỗi node)

curl -L https://dl.min.io/aistor/minio/release/linux-amd64/minio.deb -o minio.deb && sudo dpkg -i minio.deb
sudo mkdir -p /opt/minio /home/minio-user/.minio/certs/CAs
sudo cp minio.license /opt/minio/minio.license
sudo cp public.crt private.key /home/minio-user/.minio/certs/         # cert AD CS của node
sudo cp anhlx-root-ca.crt /home/minio-user/.minio/certs/CAs/            # tin AD CA (cho KES + LDAPS)
sudo chown -R minio-user:minio-user /opt/minio /home/minio-user/.minio /mnt/data1 /mnt/data2 /mnt/data3 /mnt/data4

Cấu hình chính MinIO — giống hệt cả 4 node

Paste nguyên khối (sau đó sửa 2 placeholder: MINIO_KMS_KES_API_KEY và MINIO_IDENTITY_LDAP_LOOKUP_BIND_PASSWORD):

sudo tee /etc/default/minio > /dev/null <<'EOF'
# --- License & topology (HTTPS) ---
MINIO_LICENSE="/opt/minio/minio.license"
MINIO_VOLUMES="https://minio{1...4}.anhlx.lab:9000/mnt/data{1...4}/minio"
MINIO_ROOT_USER="admin"
MINIO_ROOT_PASSWORD="Zxcasd123!@#"
MINIO_OPTS="--console-address :9001"
MINIO_STORAGE_CLASS_STANDARD="EC:4"
MINIO_SERVER_URL="https://s3.anhlx.lab"
MINIO_BROWSER_REDIRECT_URL="https://console.anhlx.lab"
MINIO_PROMETHEUS_AUTH_TYPE="public"

# --- KMS qua KES + Vault ---
MINIO_KMS_KES_ENDPOINT="https://svc01.anhlx.lab:7373"
MINIO_KMS_KES_API_KEY="kes:v1:...."
MINIO_KMS_KES_CAPATH="/home/minio-user/.minio/certs/CAs/anhlx-root-ca.crt"
MINIO_KMS_KES_KEY_NAME="minio-backend-default-key"
# AIStor tự mã hóa MỌI object bằng key này khi có KMS; gán SSE-KMS per-bucket để dùng KHÓA RIÊNG (không có bucket plaintext)

# --- Xác thực AD qua LDAPS (verify đầy đủ, KHÔNG skip) ---
MINIO_IDENTITY_LDAP_SERVER_ADDR="DC01.anhlx.lab:636"
MINIO_IDENTITY_LDAP_LOOKUP_BIND_DN="CN=svc-minio-ldap,OU=Service,OU=minio,DC=anhlx,DC=lab"
MINIO_IDENTITY_LDAP_LOOKUP_BIND_PASSWORD="<mật khẩu svc-minio-ldap>"
MINIO_IDENTITY_LDAP_USER_DN_SEARCH_BASE_DN="OU=Accounts,OU=minio,DC=anhlx,DC=lab"
MINIO_IDENTITY_LDAP_USER_DN_SEARCH_FILTER="(&(objectClass=user)(sAMAccountName=%s))"
MINIO_IDENTITY_LDAP_GROUP_SEARCH_BASE_DN="OU=Groups,OU=minio,DC=anhlx,DC=lab"
MINIO_IDENTITY_LDAP_GROUP_SEARCH_FILTER="(&(objectClass=group)(member=%d))"
EOF

# sudo sed -i \
#   -e 's|^MINIO_KMS_KES_API_KEY=.*|MINIO_KMS_KES_API_KEY="kes:v1:<API-KEY-THẬT>"|' \
#   -e 's|^MINIO_IDENTITY_LDAP_LOOKUP_BIND_PASSWORD=.*|MINIO_IDENTITY_LDAP_LOOKUP_BIND_PASSWORD="Zxcasd123!@#"|' \
#   /etc/default/minio

# grep -E "KES_API_KEY|BIND_PASSWORD" /etc/default/minio     # kiểm 2 dòng đã đúng, không còn '...' / '<...>'

Sau khi điền 2 placeholder, kiểm 4 node có file y hệt nhau (mọi node phải ra cùng 1 chuỗi hash):

sha256sum /etc/default/minio        # so sánh output giữa 4 node — phải giống hệt

EC:4 với 16 ổ: topology minio{1...4} × data{1...4} = 1 erasure set 16 ổ (12 data + 4 parity). MINIO_STORAGE_CLASS_STANDARD="EC:4" → chịu mất tối đa 4 ổ, tương đương mất trọn 1 node. LDAPS verify được vì cert DC do AD CS cấp và Linux đã tin AD Root CA. Không cần TLS_SKIP_VERIFY.

Khởi động

sudo systemctl enable --now minio

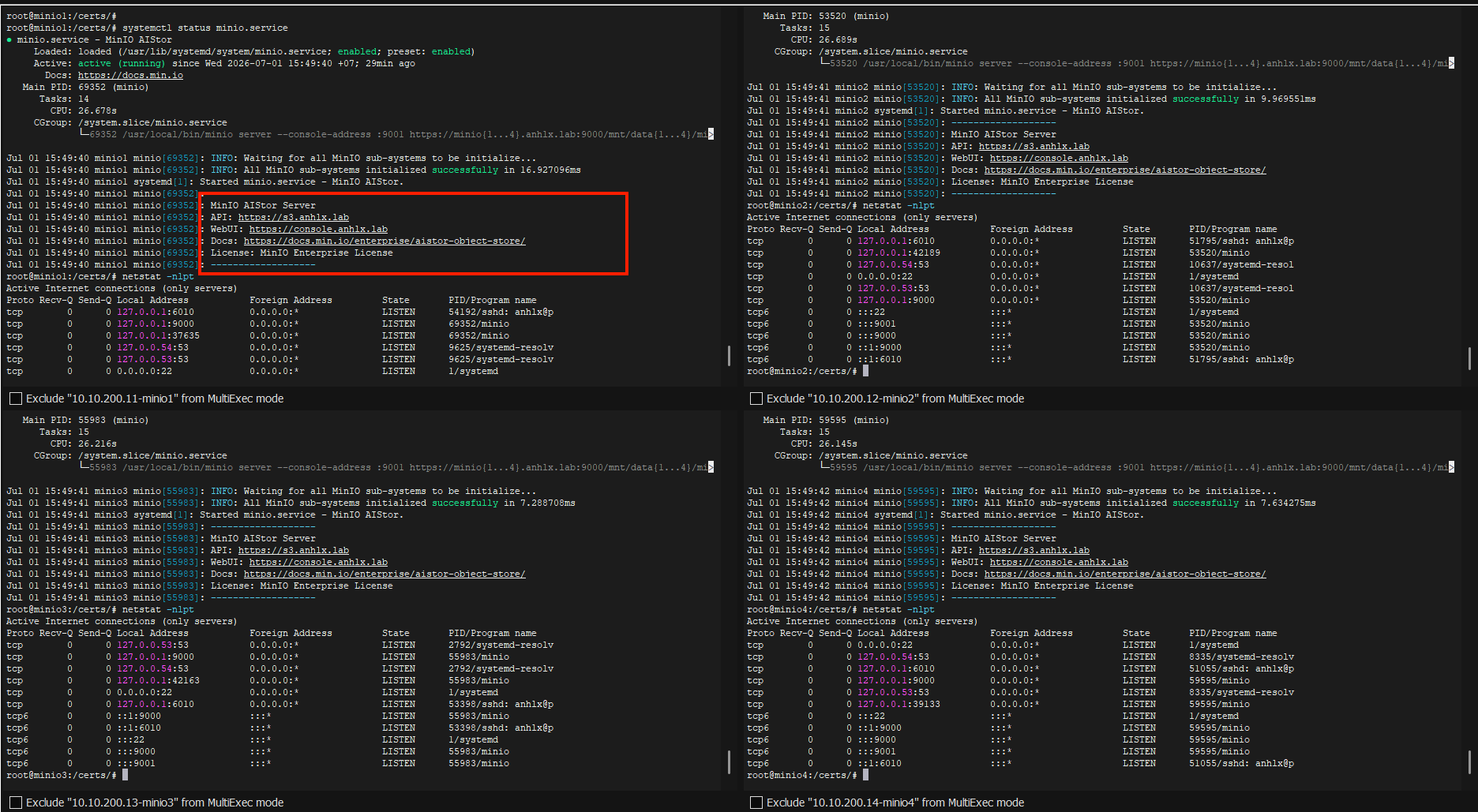

journalctl -u minio -f

Cài MinIO Client trên svc01 để quản trị cụm — dùng cho toàn bộ phần sau (lưu ý gói mc của Ubuntu là Midnight Commander, trùng tên; cài MinIO mc vào /usr/local/bin để “che” nó):

curl -fsSL https://dl.min.io/aistor/mc/release/linux-amd64/mc -o /usr/local/bin/mc
chmod +x /usr/local/bin/mc
hash -r                              # xóa cache đường dẫn 'mc' cũ của bash
mc --version                         # PHẢI ra "mc version RELEASE..." (MinIO), không phải "GNU Midnight Commander"
mc alias set adm https://s3.anhlx.lab admin 'Zxcasd123!@#'   # nháy ĐƠN tránh bash nuốt dấu '!'
mc admin info adm                    # 4 servers, 16 drives online, 0 offline

Kiểm chứng EC:4

Xác nhận cụm chạy đúng erasure coding EC:4 (12 data + 4 parity) — 3 cách:

# 1. Config storage class
mc admin config get adm storage_class        # → standard=EC:4

# 2. Object lớn (>1.5MB) chia đúng 16 shard (12+4) trải trên 16 ổ
mc mb adm/ec-test
head -c 5000000 /dev/zero > /tmp/big.bin
mc cp /tmp/big.bin adm/ec-test/big.bin

#mỗi node 4 shard → tổng 4 node = 16 = 12 data + 4 parity
find /mnt/data*/minio/ec-test/big.bin -name part.1 | wc -l    # mỗi node = 4

Dọn sau khi kiểm: mc rb --force adm/ec-test.

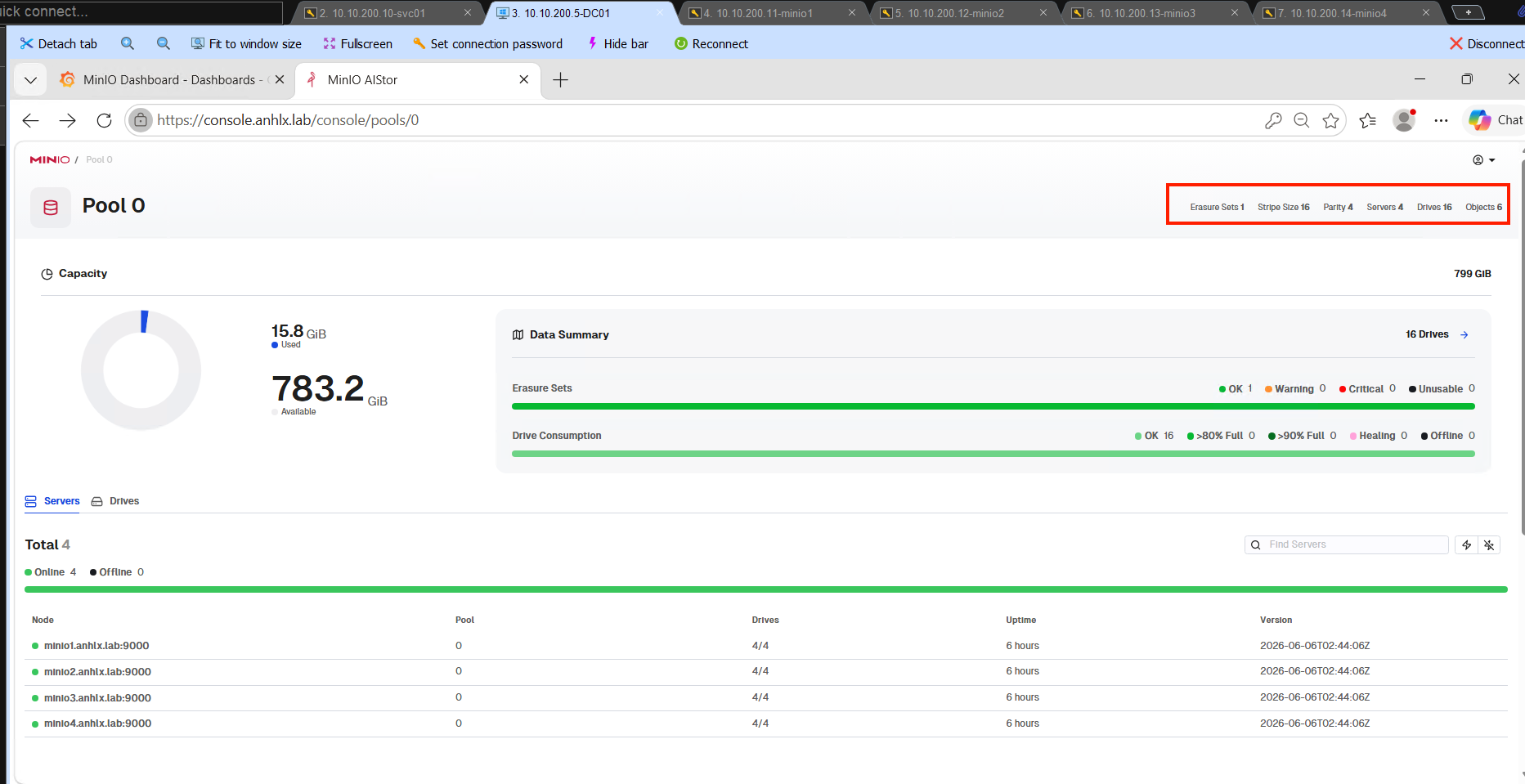

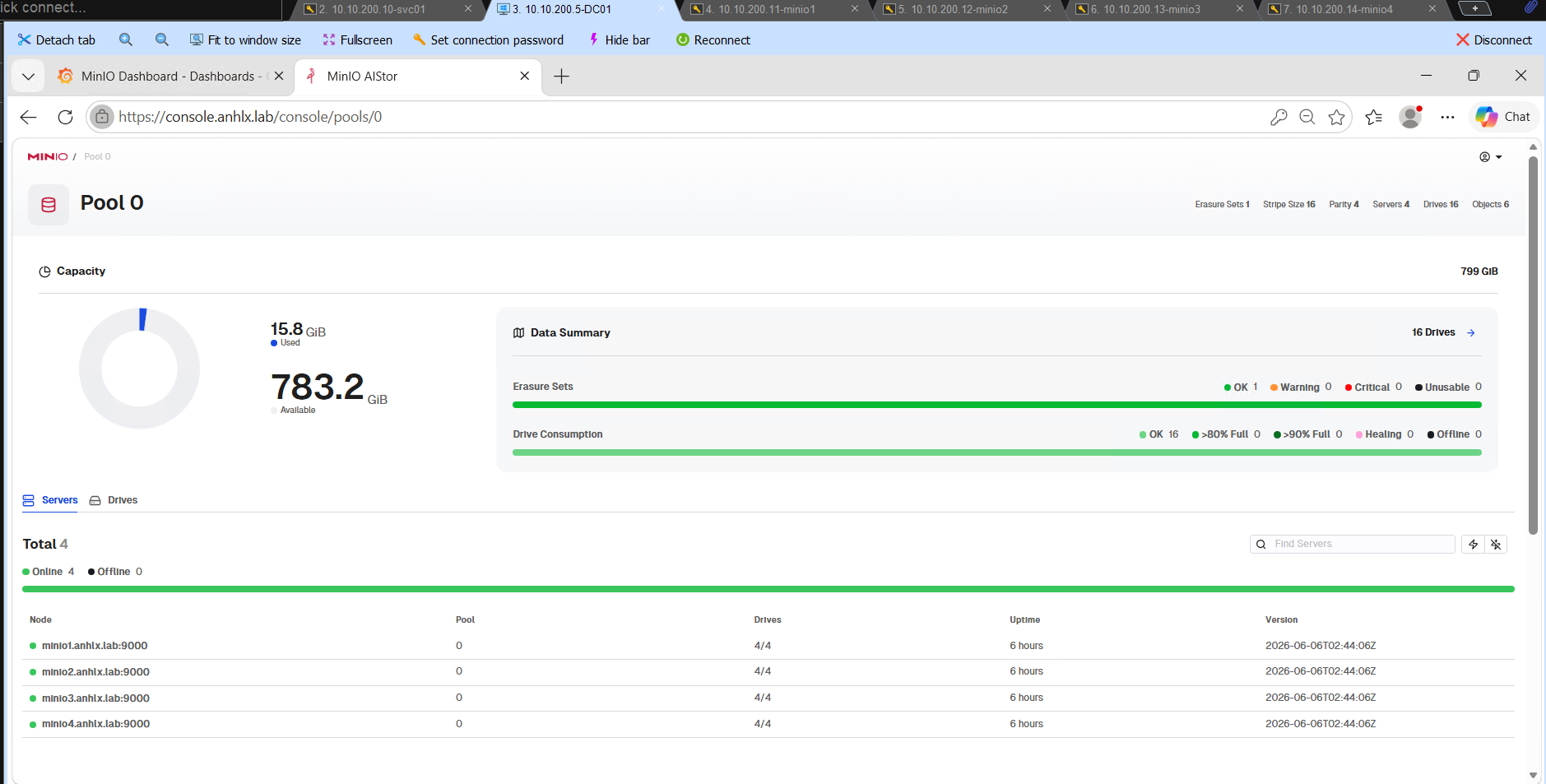

3. Console — Pool 0 (rõ nhất): vào Console → Pool 0, dòng thông số trên cùng hiện thẳng:

Erasure Sets 1 | Stripe Size 16 | Parity 4 | Servers 4 | Drives 16

→ Stripe Size 16 + Parity 4 = EC:4 (16 ổ = 12 data + 4 parity). Kèm Grafana Health Breakdown: Online Drives 16, Read Quorum 12 → parity = 16 − 12 = 4 — chịu mất tối đa 4 ổ (trọn 1 node) vẫn đọc/ghi.

AD làm IAM: phân quyền riêng từng bucket

Làm ngay sau khi cụm chạy: gán policy cho group AD thì đăng nhập Console mới được — chưa gán, login sẽ báo “no policies attached, unable to generate credentials” (LDAP xác thực đúng nhưng không có quyền). mc + alias adm đã cài ở Khởi động. Gán policy trên svc01:

# Gán policy built-in theo group AD — đủ để alice/bob đăng nhập Console ngay
mc idp ldap policy attach adm consoleAdmin --group='CN=minio-admins,OU=Groups,OU=minio,DC=anhlx,DC=lab'
mc idp ldap policy attach adm readonly    --group='CN=minio-readonly,OU=Groups,OU=minio,DC=anhlx,DC=lab'

mc idp ldap policy entities adm

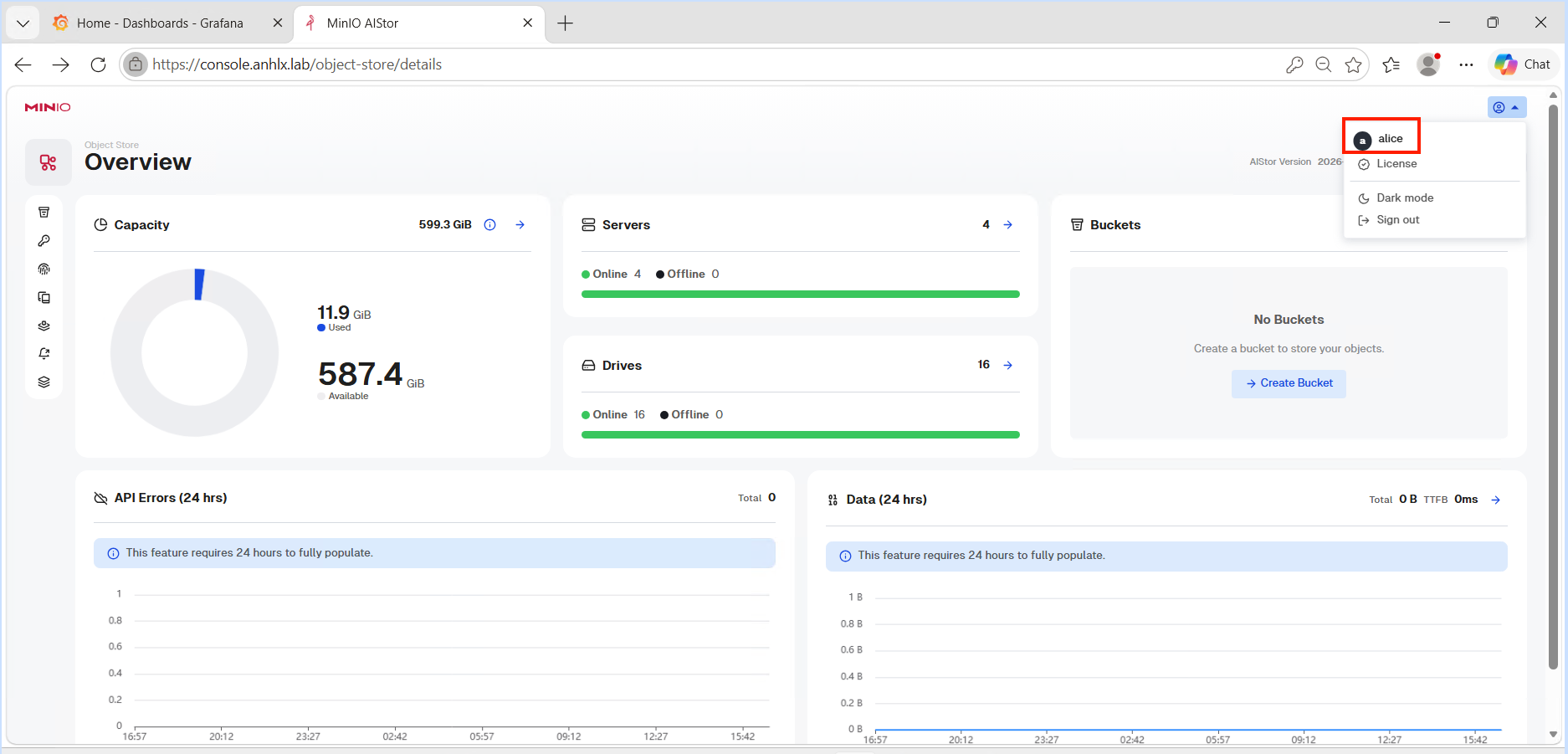

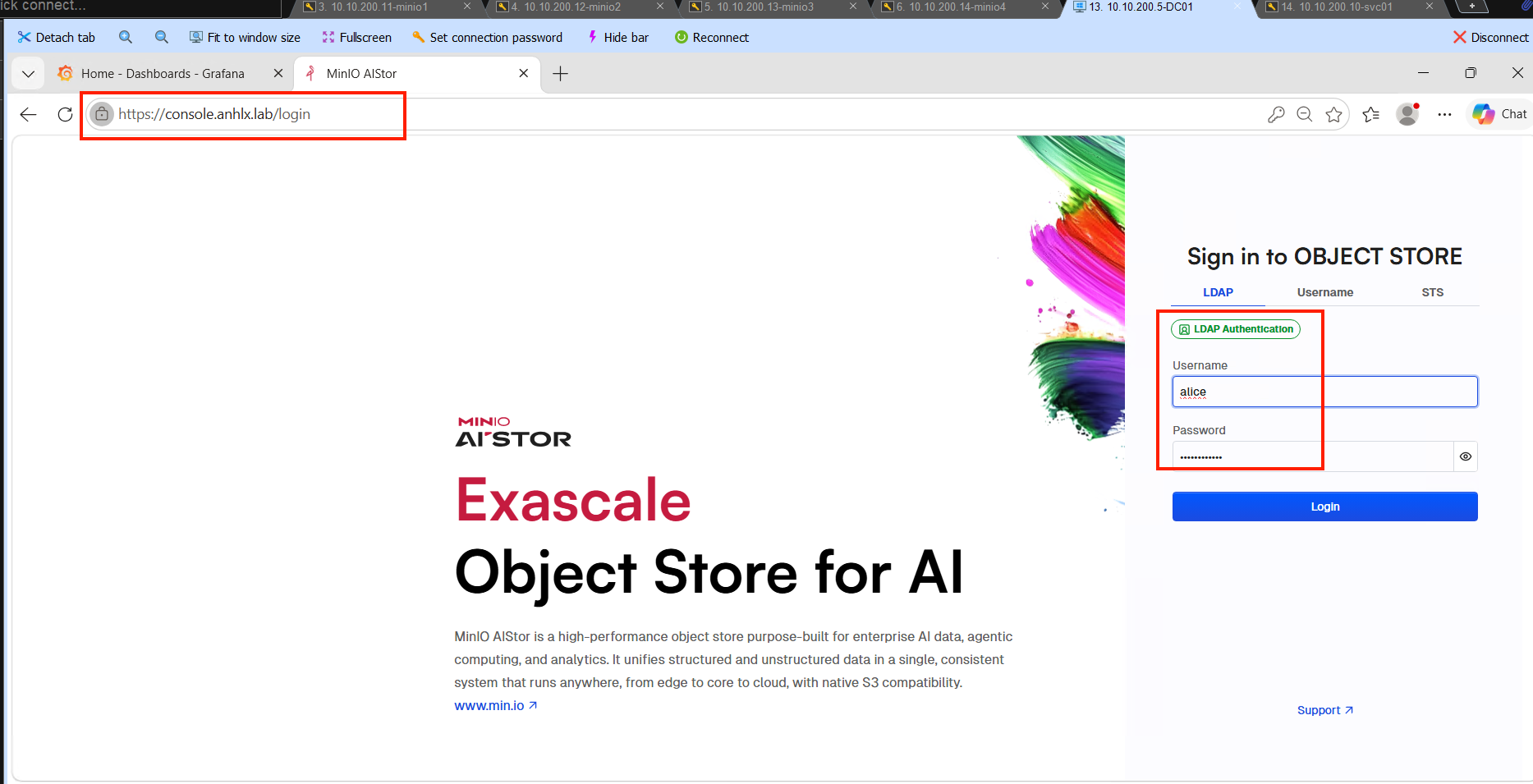

Test: mở browser (máy đã tin AD Root CA) vào Console https://console.anhlx.lab (443, qua HAProxy → node :9001, cert AD CS) → đăng nhập alice (admin) / bob (read-only) bằng tài khoản AD. Quyền kế thừa từ group:

  • alice (minio-admins) → toàn quyền.
  • bob (minio-readonly) → chỉ đọc.

Object Versioning

Versioning là tiền đề bắt buộc cho Object Lock/WORM và cũng là lớp phòng vệ đầu tiên: mỗi lần ghi đè/xóa tạo version mới thay vì phá hủy dữ liệu cũ.

mc mb adm/ai-datasets
mc version enable adm/ai-datasets
mc version info adm/ai-datasets        # → Enabled

# Ghi đè vẫn giữ version cũ
echo v1 > /tmp/f.txt && mc cp /tmp/f.txt adm/ai-datasets/f.txt
echo v2 > /tmp/f.txt && mc cp /tmp/f.txt adm/ai-datasets/f.txt
mc ls --versions adm/ai-datasets/f.txt # → 2 version

# Khôi phục version cũ
mc cp --version-id <VERSION-ID-V1> adm/ai-datasets/f.txt /tmp/restore.txt

Với pipeline AI, versioning bảo vệ dataset/model artifact khỏi ghi đè nhầm trong quá trình train — luôn rollback được về snapshot trước.

Immutable / WORM chống ransomware (Object Lock Compliance)

Đây là trọng tâm POC cho khách tài chính: Object Lock ở Compliance mode khóa object bất biến trong thời hạn retention — kể cả root cũng KHÔNG xóa/ghi đè được. Ransomware chiếm được credential admin cũng không thể phá hủy dữ liệu đã lock.

Object Lock phải bật ngay khi tạo bucket (--with-lock), không bật được cho bucket đã tồn tại. Bucket có Object Lock luôn kèm versioning.

# Bucket immutable cho dữ liệu cần bảo toàn (log giao dịch, sao lưu)
mc mb --with-lock adm/worm-vault

# Đặt retention MẶC ĐỊNH: COMPLIANCE 30 ngày cho mọi object ghi vào
mc retention set --default COMPLIANCE 30d adm/worm-vault
mc retention info --default adm/worm-vault     # → COMPLIANCE, 30 days

# Ghi 1 object
echo "transaction-log" > /tmp/tx.log
mc cp /tmp/tx.log adm/worm-vault/

# --- Kiểm chứng tính bất biến ---
mc ls --versions adm/worm-vault/tx.log     # GHI LẠI version-id của object gốc

# (1) 'mc rm' thường KHÔNG phá dữ liệu — chỉ tạo delete marker (ẩn object):
mc rm adm/worm-vault/tx.log
#   → "Created delete marker ..."  — object bị ẩn, NHƯNG version gốc vẫn còn nguyên
mc ls --versions adm/worm-vault/tx.log     # version gốc vẫn nằm đó → khôi phục được

# (2) Xóa THẲNG version đã lock → ĐÂY mới là chỗ WORM chặn:
mc rm --version-id <VERSION-ID-gốc> adm/worm-vault/tx.log
#   → "Object or prefix is WORM-protected, blocking writes or deletes"  (kể cả root cũng KHÔNG destroy được)

# (3) Kịch bản ransomware: cố "nuke" mọi version → delete marker xóa được, version đã lock bị chặn:
mc rm --force --versions adm/worm-vault/tx.log
#   → xóa được delete marker; version dữ liệu: "Object or prefix is WORM-protected..."

# Ghi đè cũng chỉ tạo version MỚI, version gốc bị khóa vẫn nguyên vẹn:
echo "tampered" > /tmp/tx.log && mc cp /tmp/tx.log adm/worm-vault/tx.log
mc retention info adm/worm-vault/tx.log    # → COMPLIANCE, còn hạn tới ...

Phân biệt quan trọng: mc rm (không --version-id) trên bucket versioned chỉ tạo delete marker — object bị ẩn nhưng dữ liệu thật không mất, xóa delete marker là hiện lại. Tính bất biến WORM thể hiện ở chỗ không thể destroy version đã lock (bước 2, 3) — kể cả root. Đây mới là điều chống ransomware: kẻ tấn công có thể tạo delete marker làm dữ liệu “biến mất” tạm thời, nhưng không phá hủy được bản gốc trong thời hạn retention → luôn khôi phục.

Ý nghĩa cho khách tài chính:

  • Compliance mode đáp ứng yêu cầu lưu trữ bất biến (SEC 17a-4, chống chỉnh sửa chứng từ). Không có đường bypass — khác với Governance mode (user có quyền s3:BypassGovernanceRetention vẫn override được).
  • Chống ransomware: dữ liệu đã lock không thể bị mã hóa/xóa bởi kẻ tấn công, kể cả khi chiếm được root credential.
  • Legal Hold (giữ vô thời hạn, độc lập với retention) cho điều tra/tranh chấp:
mc legalhold set adm/worm-vault/tx.log
mc legalhold info adm/worm-vault/tx.log

Mã hóa riêng từng bucket

Quan trọng (AIStor): khi đã cấu hình KMS (KES), AIStor tự mã hóa mọi object at-rest bằng khóa mặc định minio-backend-default-key — không có bucket nào plaintext. Việc gán SSE-KMS cho từng bucket là để chỉ định khóa RIÊNG cho bucket đó (cô lập theo phòng ban/khách hàng), thay cho khóa mặc định dùng chung.

mc admin kms key status adm                 # KES/Vault OK

# Tên bucket phải DNS-compliant (chữ THƯỜNG, số, '-') — KHÔNG chữ hoa

# bucket-a: gán KHÓA RIÊNG key-bucketA
mc mb adm/bucket-a
mc encrypt set sse-kms key-bucketA adm/bucket-a

# bucket-b: KHÔNG gán khóa riêng → object tự mã hóa bằng khóa MẶC ĐỊNH minio-backend-default-key
mc mb adm/bucket-b

# bucket-c: khóa riêng khác — phòng ban khác
mc mb adm/bucket-c
mc encrypt set sse-kms key-bucketB adm/bucket-c

# --- Kiểm chứng ---

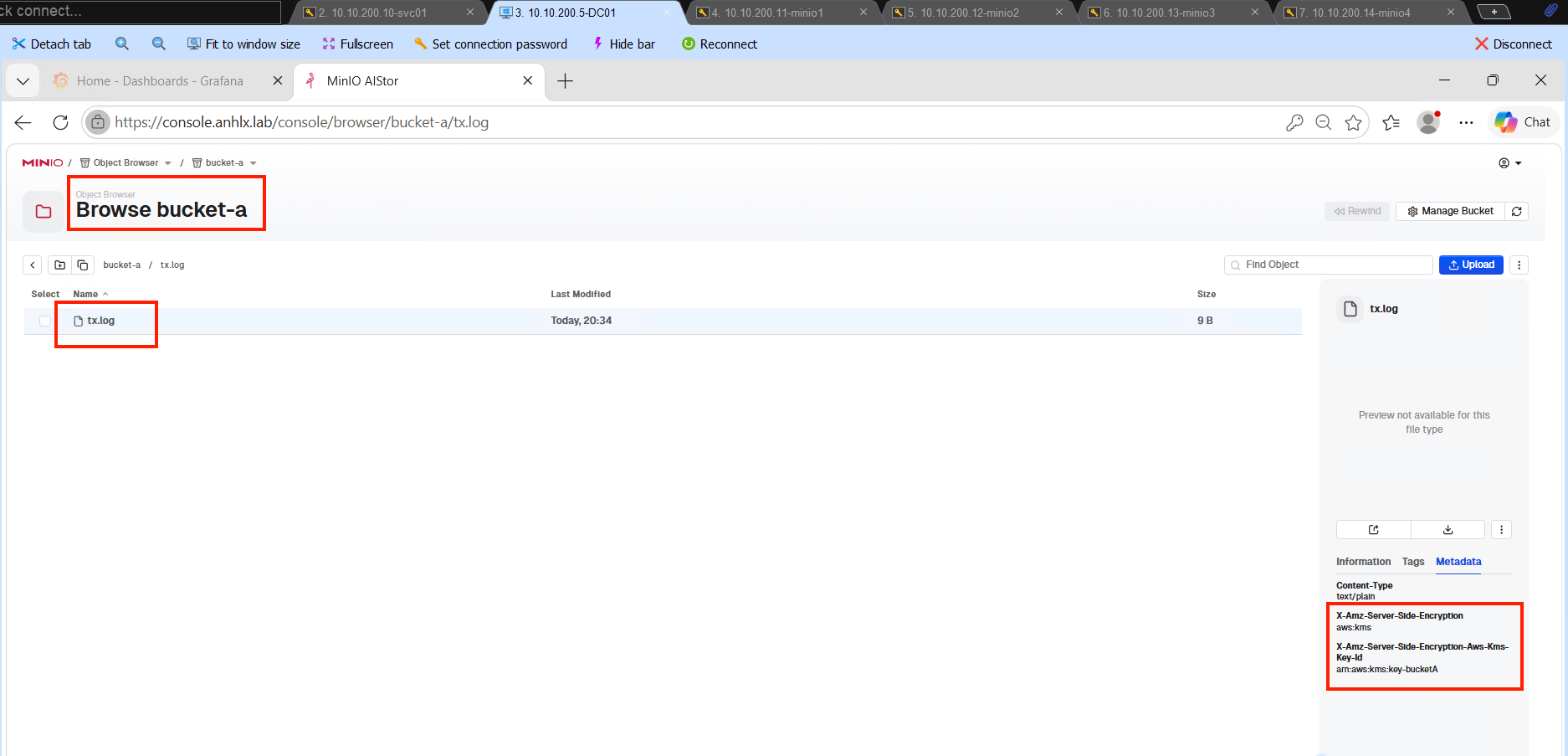

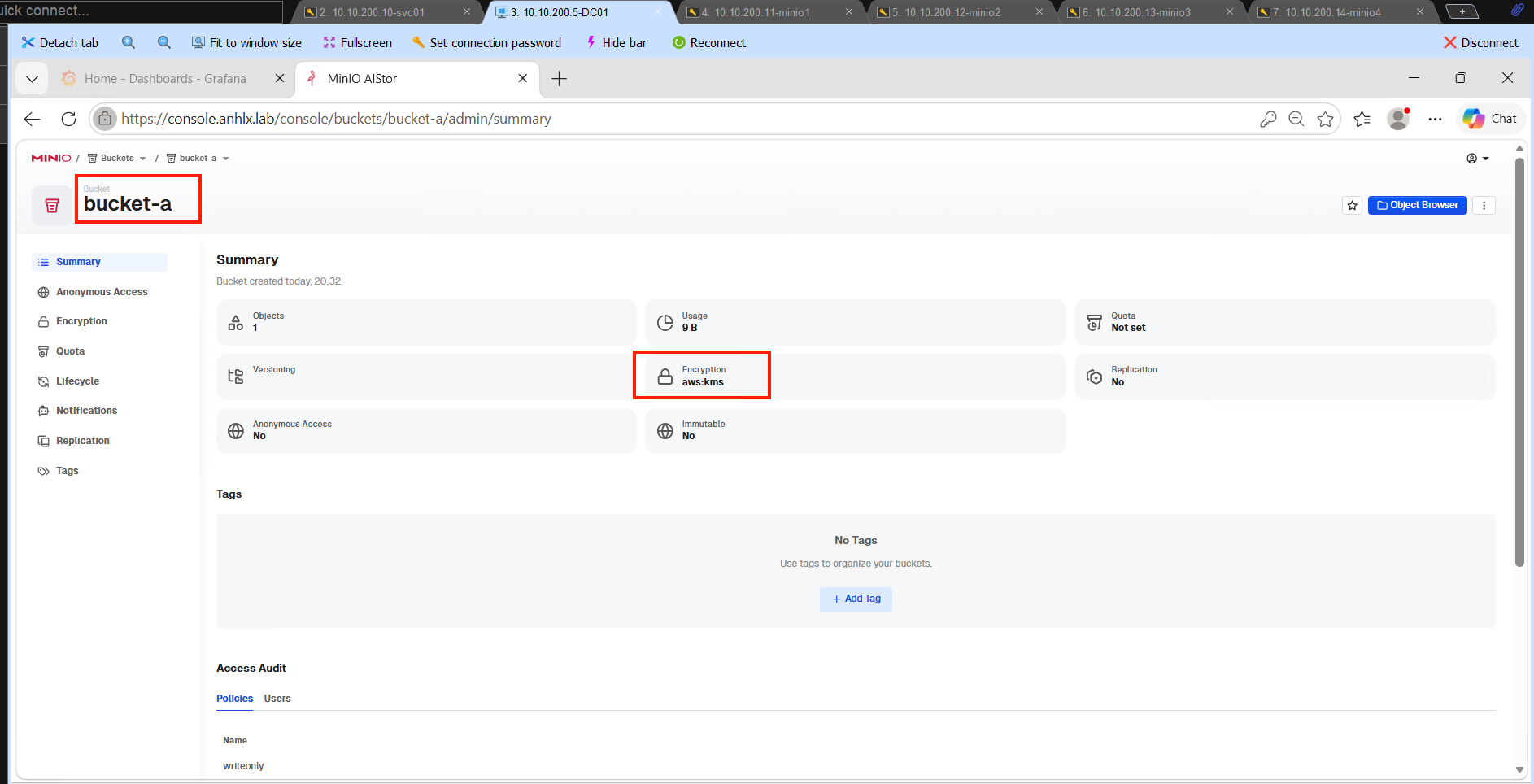

mc encrypt info adm/bucket-a     # → SSE-KMS, KeyID key-bucketA  (bucket có cấu hình khóa riêng)
mc encrypt info adm/bucket-b     # → "...configuration was not found"  (bucket KHÔNG có SSE config riêng)

# Object thực tế — CẢ HAI đều mã hóa, khác nhau ở KHÓA:
mc cp /tmp/tx.log adm/bucket-a/ && mc stat adm/bucket-a/tx.log | grep -i encrypt   # → SSE-KMS (key-bucketA)  ← khóa RIÊNG
mc cp /tmp/tx.log adm/bucket-b/ && mc stat adm/bucket-b/tx.log | grep -i encrypt   # → SSE-KMS (minio-backend-default-key)  ← khóa MẶC ĐỊNH

Ý nghĩa cho khách tài chính:

  • Mọi object đều mã hóa at-rest (AIStor auto-encrypt khi có KMS) — không có dữ liệu plaintext trên đĩa.
  • Bucket nhạy cảm gán khóa RIÊNG → cô lập mã hóa theo phòng ban/khách hàng; xoay/thu hồi 1 khóa không ảnh hưởng bucket khác. Bucket không gán khóa riêng thì dùng chung minio-backend-default-key.
  • Backend hệ thống (IAM/config) cũng luôn mã hóa bằng minio-backend-default-key.
  • Xoay khóa 1 bucket: mc admin kms key create adm key-bucketA-v2 rồi mc encrypt set sse-kms key-bucketA-v2 adm/bucket-a.

Kiểm chứng mã hóa thật trên đĩa (console “No” ≠ plaintext)

Console/mc encrypt info báo bucket-b: No chỉ nghĩa bucket không có SSE policy riêng — KHÔNG phải object để plaintext. Chứng minh bằng cách đọc file thô trên đĩa: ghi 1 object toàn chữ A, rồi soi shard dữ liệu trên minio node.

# --- svc01: ghi object toàn 'A' vào bucket-b (không gán khóa riêng) ---
head -c 300000 /dev/zero | tr '\0' 'A' > /tmp/plain.txt
mc cp /tmp/plain.txt adm/bucket-b/plain.txt

# --- 1 minio node: đọc shard trên đĩa (object nhỏ → dữ liệu inline trong xl.meta) ---
f=/mnt/data1/minio/bucket-b/plain.txt/xl.meta
tr -cd 'A' < "$f" | wc -c        # số byte 'A' trong shard
xxd "$f" | tail -10              # xem phần dữ liệu

Kết quả thực tế: wc -c = 110 trên file 26KB (nếu plaintext phải ~25000 — ‘A’ liên tục). 110 ≈ 26KB/256 = đúng phân bố ngẫu nhiên của ciphertext; xxd toàn hex random, không có cụm 4141.

→ Ghi trên đĩa = ciphertext, nhưng đọc qua API vẫn ra A (mc cat adm/bucket-b/plain.txt): MinIO giải mã khi đọc. Đây là bằng chứng at-rest encryption chắc chắn nhất — dù console ghi “Encryption: No”, dữ liệu vẫn được mã hóa bằng khóa mặc định.

Muốn thấy part.1 riêng (thay vì inline): ghi object > ~1.5MB để mỗi shard vượt ngưỡng 128KB, rồi xxd $(find /mnt/data*/minio/bucket-b/<obj> -name part.1 | head -1).

Phân quyền riêng từng bucket (group readwrite)

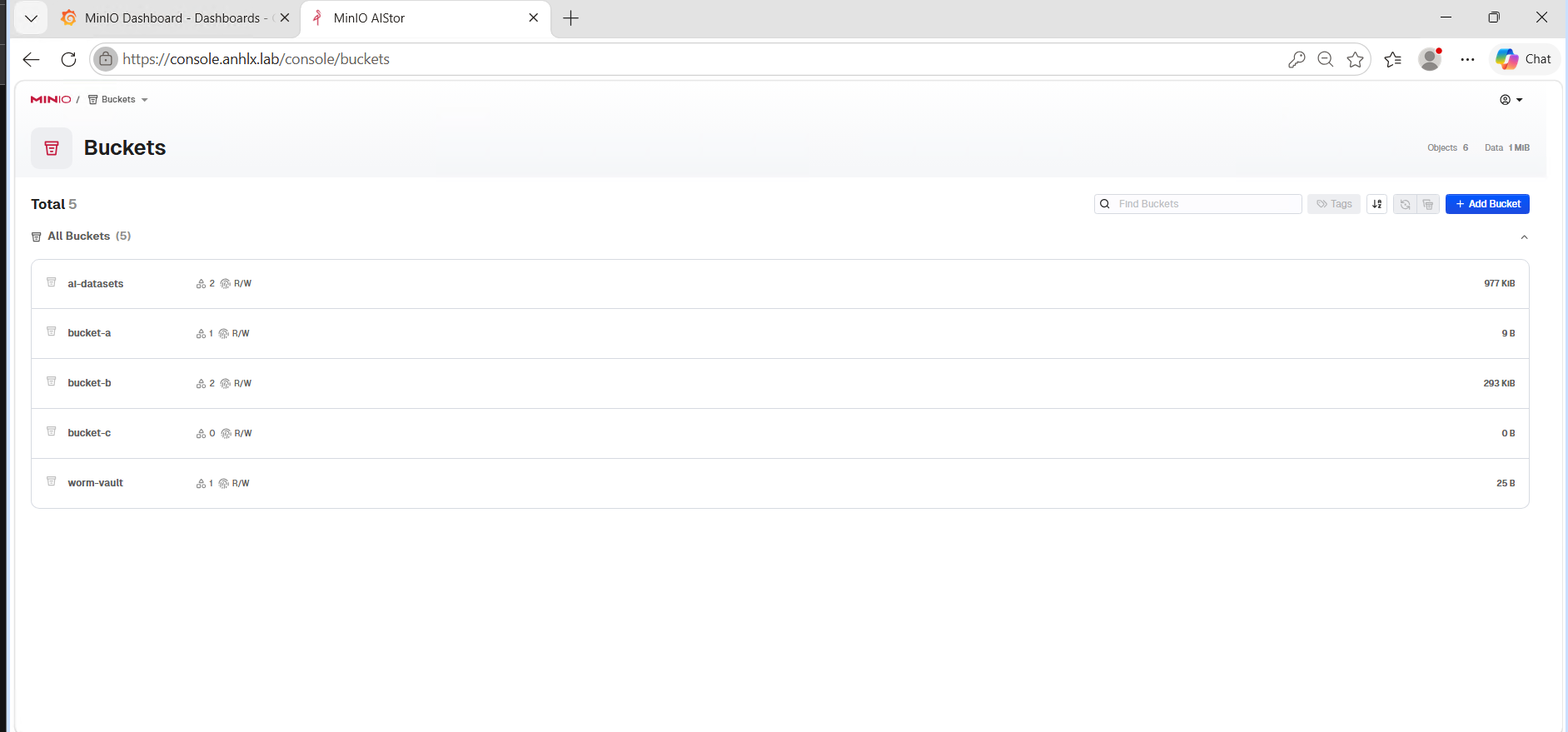

Đến giờ cụm đã có nhiều bucket (ai-datasets, worm-vault, bucket-a, bucket-b…). Tạo policy tùy biến chỉ cho group minio-readwrite thao tác đúng 1 bucket ai-datasets — để chứng minh phân quyền cô lập theo bucket:

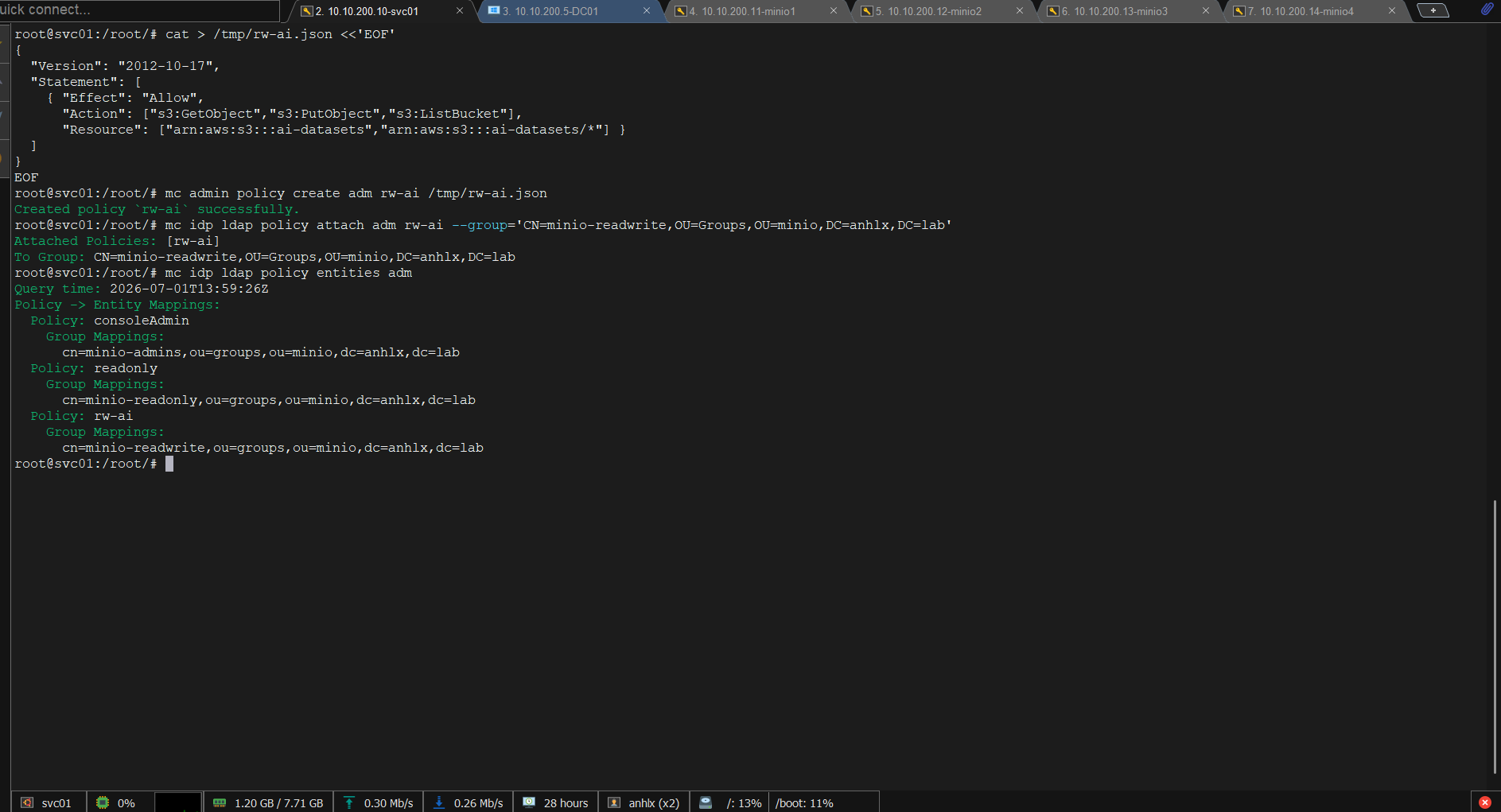

cat > /tmp/rw-ai.json <<'EOF'
{
  "Version": "2012-10-17",
  "Statement": [
    { "Effect": "Allow",
      "Action": ["s3:GetObject","s3:PutObject","s3:ListBucket"],
      "Resource": ["arn:aws:s3:::ai-datasets","arn:aws:s3:::ai-datasets/*"] }
  ]
}
EOF
mc admin policy create adm rw-ai /tmp/rw-ai.json
mc idp ldap policy attach adm rw-ai --group='CN=minio-readwrite,OU=Groups,OU=minio,DC=anhlx,DC=lab'
mc idp ldap policy entities adm

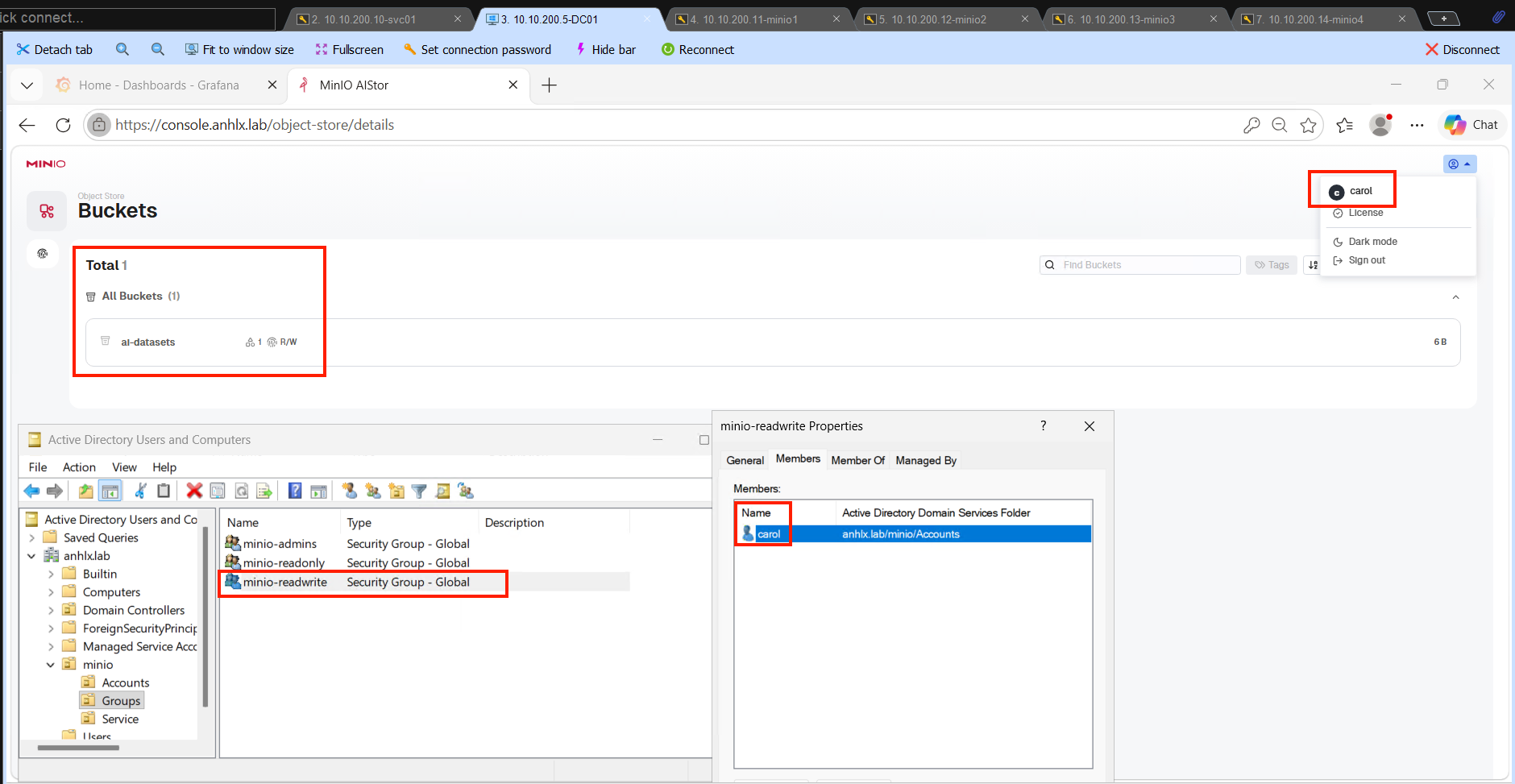

Test: thêm 1 user AD (vd tạo carol rồi Add-ADGroupMember minio-readwrite carol) → login Console → chỉ thấy đúng ai-datasets, ghi/đọc được; không thấy worm-vault/bucket-a/bucket-b. Đây là bằng chứng phân quyền riêng từng bucket qua AD group.

Note hiệu năng cho AI workload

MinIO AIStor được thiết kế cho workload AI throughput cao; bản thân lab này chạy HDD để POC chức năng là đủ (không benchmark). Khi đưa cluster phục vụ pipeline AI thật (đọc dataset, ghi checkpoint/model), các yếu tố quyết định throughput:

  • Ổ data NVMe/SSD (production) — yếu tố quan trọng nhất cho hot dataset; lab dùng HDD chỉ để minh họa chức năng.
  • MTU 9000 (jumbo frame) node-to-node giảm overhead, tăng băng thông erasure stream.
  • EC:4 thay vì EC:6 — ít parity hơn → ghi nhanh hơn, hợp workload đọc-nhiều của AI. Đánh đổi: dung sai lỗi thấp hơn.
  • Khi cần đo thật: dùng warp (S3 benchmark chính thức của MinIO) với object size sát workload (dataset shard / checkpoint).

Client từ svc01: mc, python, mc mirror qua HTTPS

svc01 đã tin AD Root CA từ Bước 2 (update-ca-certificates) nên mọi client đều verify được cert s3.anhlx.lab mà không cần tắt kiểm tra TLS. Endpoint dùng chung: https://s3.anhlx.lab (443, qua HAProxy).

mc — CLI chính thức:

mc alias set adm https://s3.anhlx.lab admin 'Zxcasd123!@#'
mc ls adm                       # liệt kê bucket qua HTTPS
mc admin info adm               # trạng thái cụm 4 node

mc mirror — thay cho rsync (S3 không chạy được rsync gốc; mc mirror là bản đồng bộ thư mục ↔ bucket tương đương, chạy qua HTTPS):

# Đẩy 1 thư mục dataset local lên bucket, đồng bộ 2 chiều được với --watch/--remove
mc mirror /data/datasets adm/ai-datasets
mc mirror --overwrite --remove /data/datasets adm/ai-datasets   # đồng bộ khớp hệt nguồn

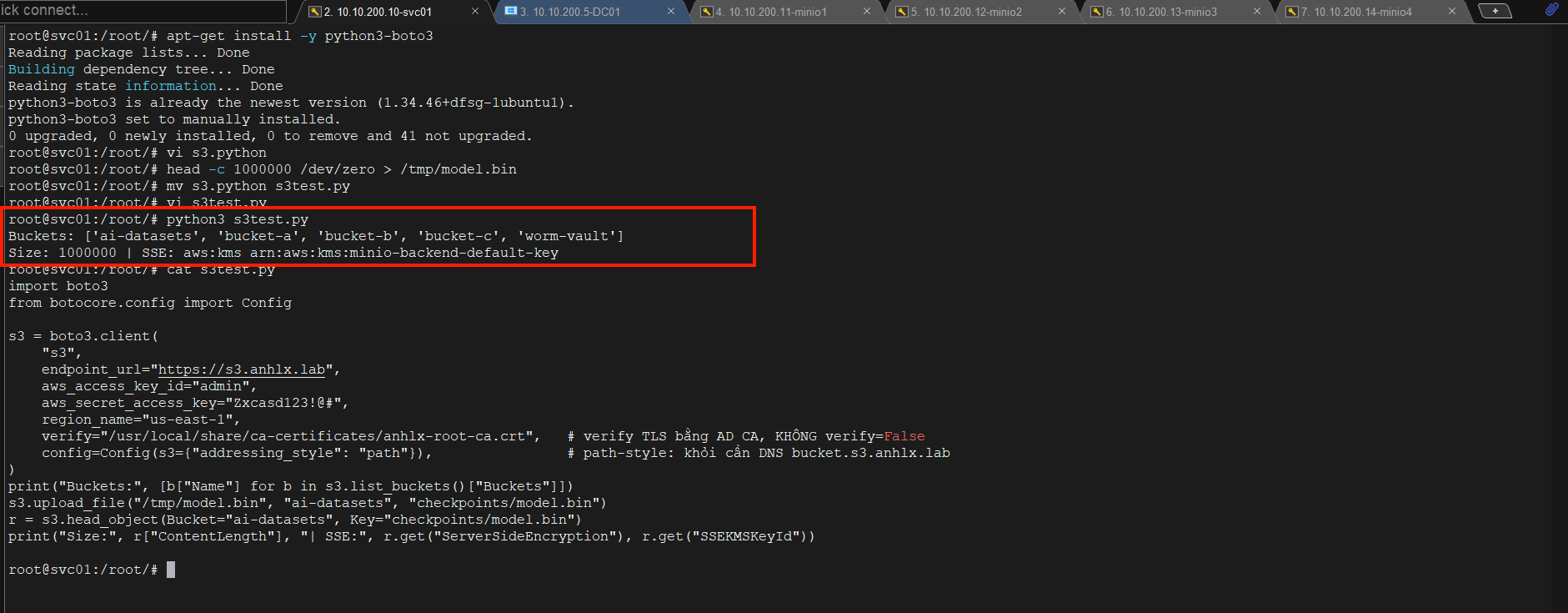

python (boto3) — gọi S3 API, verify bằng AD Root CA:

# Ubuntu 24.04 chặn 'pip install' hệ thống (PEP 668) → cài boto3 qua apt:
apt-get install -y python3-boto3
head -c 1000000 /dev/zero > /tmp/model.bin        # file mẫu để upload

import boto3
from botocore.config import Config

s3 = boto3.client(
    "s3",
    endpoint_url="https://s3.anhlx.lab",
    aws_access_key_id="admin",
    aws_secret_access_key="Zxcasd123!@#",
    region_name="us-east-1",
    verify="/usr/local/share/ca-certificates/anhlx-root-ca.crt",   # verify TLS bằng AD CA, KHÔNG verify=False
    config=Config(s3={"addressing_style": "path"}),                # path-style: khỏi cần DNS bucket.s3.anhlx.lab
)
print("Buckets:", [b["Name"] for b in s3.list_buckets()["Buckets"]])

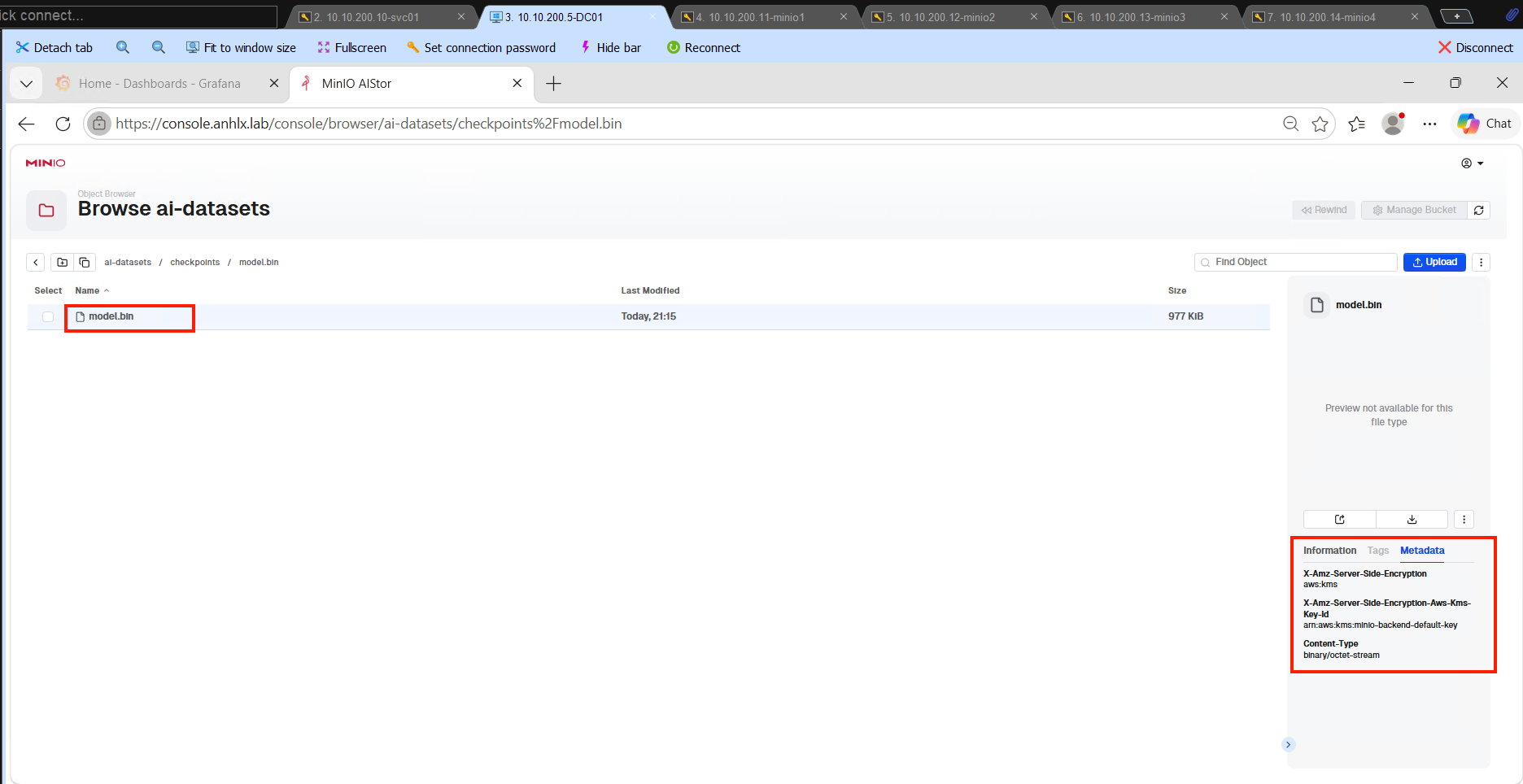

s3.upload_file("/tmp/model.bin", "ai-datasets", "checkpoints/model.bin")
r = s3.head_object(Bucket="ai-datasets", Key="checkpoints/model.bin")
print("Size:", r["ContentLength"], "| SSE:", r.get("ServerSideEncryption"), r.get("SSEKMSKeyId"))

Production: không dùng root admin trong script. Tạo service account (access key) kế thừa policy từ group AD rồi thay vào aws_access_key_id/secret, hoặc lấy STS token qua LDAP.

Giám sát Prometheus + Grafana

Prometheus + Grafana đã chạy sẵn (Bước 6). MinIO đã bật MINIO_PROMETHEUS_AUTH_TYPE="public" nên endpoint /minio/v2/metrics/* không cần token — Prometheus scrape thẳng qua HTTPS. Giờ chỉ còn nối Grafana ↔ Prometheus và import dashboard.

1. Kiểm Prometheus đã scrape được MinIO

Mở https://svc01.anhlx.lab:9090 → Status → Target health (hoặc /targets): 2 job minio-cluster và minio-node, 4 target minioX.anhlx.lab:9000 phải UP.

# Hoặc kiểm nhanh từ CLI:
curl -s https://svc01.anhlx.lab:9090/api/v1/targets | grep -o '"health":"[a-z]*"' | sort | uniq -c   # → toàn "up"

Target DOWN thường do TLS: Prometheus verify cert node bằng anhlx-root-ca.crt (đã khai trong prometheus.yml) — cert node do AD CS cấp nên khớp.

2. Grafana: thêm datasource Prometheus

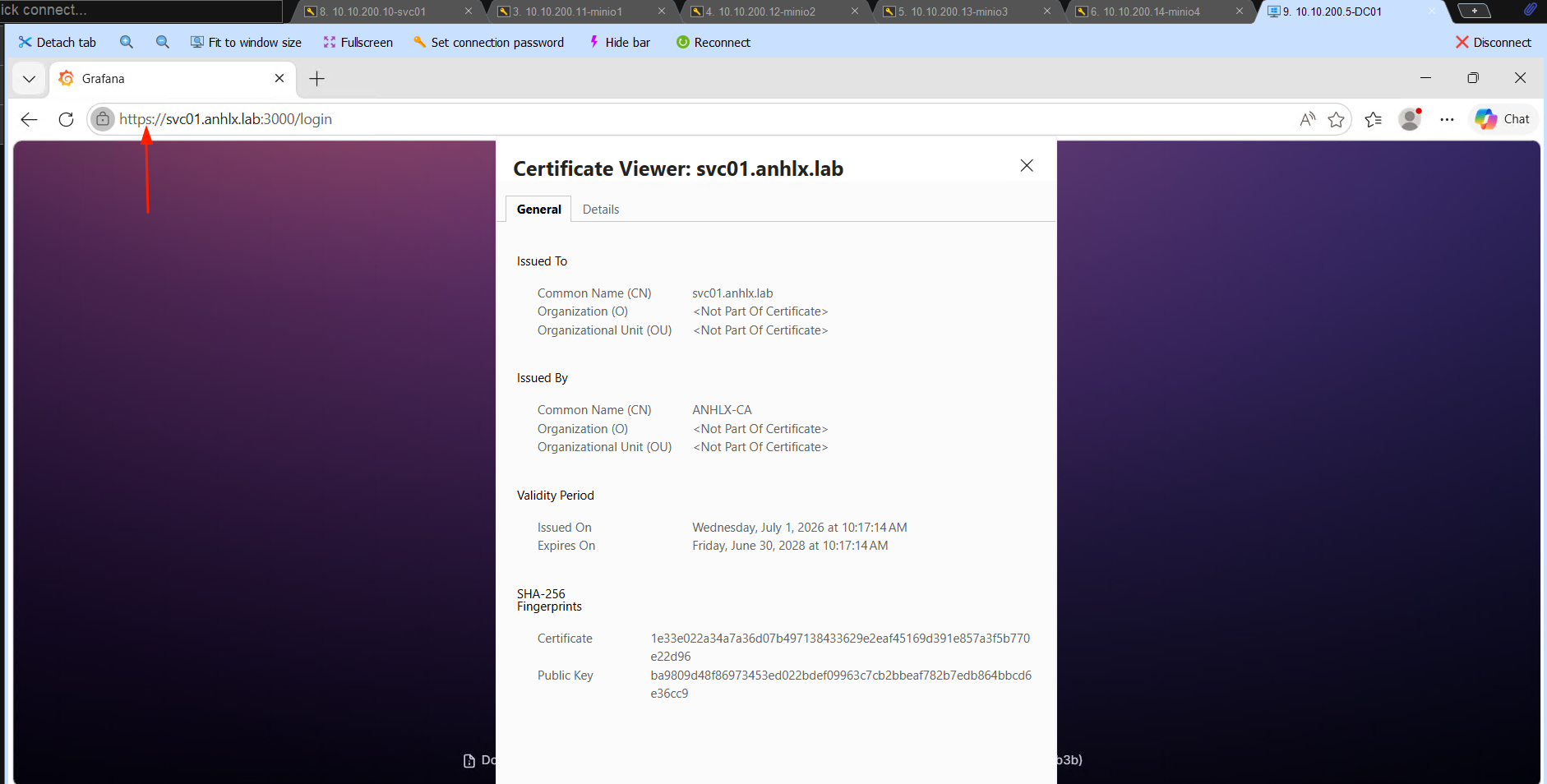

Login https://svc01.anhlx.lab:3000 (admin / Zxcasd123!@#) → Connections → Data sources → Add data source → Prometheus:

Trường Giá trị
Prometheus server URL https://svc01.anhlx.lab:9090
Authentication method No Authentication
TLS settings tick Add self-signed certificate → dán nội dung cat ~/lab/certs/anhlx-root-ca.crt vào ô CA Certificate (KHÔNG tick Skip TLS certificate validation)

→ Kéo xuống cuối bấm Save & test → phải báo “Successfully queried the Prometheus API”.

Dùng URL svc01.anhlx.lab (không phải prometheus:9090) để khớp CN cert (svc01). Grafana container vẫn tới được vì svc01.anhlx.lab → 10.10.200.10 (chính host). Muốn nhanh có thể tick Skip TLS Verify thay cho dán CA — nhưng dán CA mới đúng tinh thần lab.

3. Import dashboard MinIO

Dashboards → New → Import → nhập ID dashboard chính thức của MinIO từ grafana.com → Load → chọn datasource Prometheus vừa tạo:

  • 25202 — MinIO Dashboard (tổng quan cluster: throughput, API, capacity, drive online/offline…)

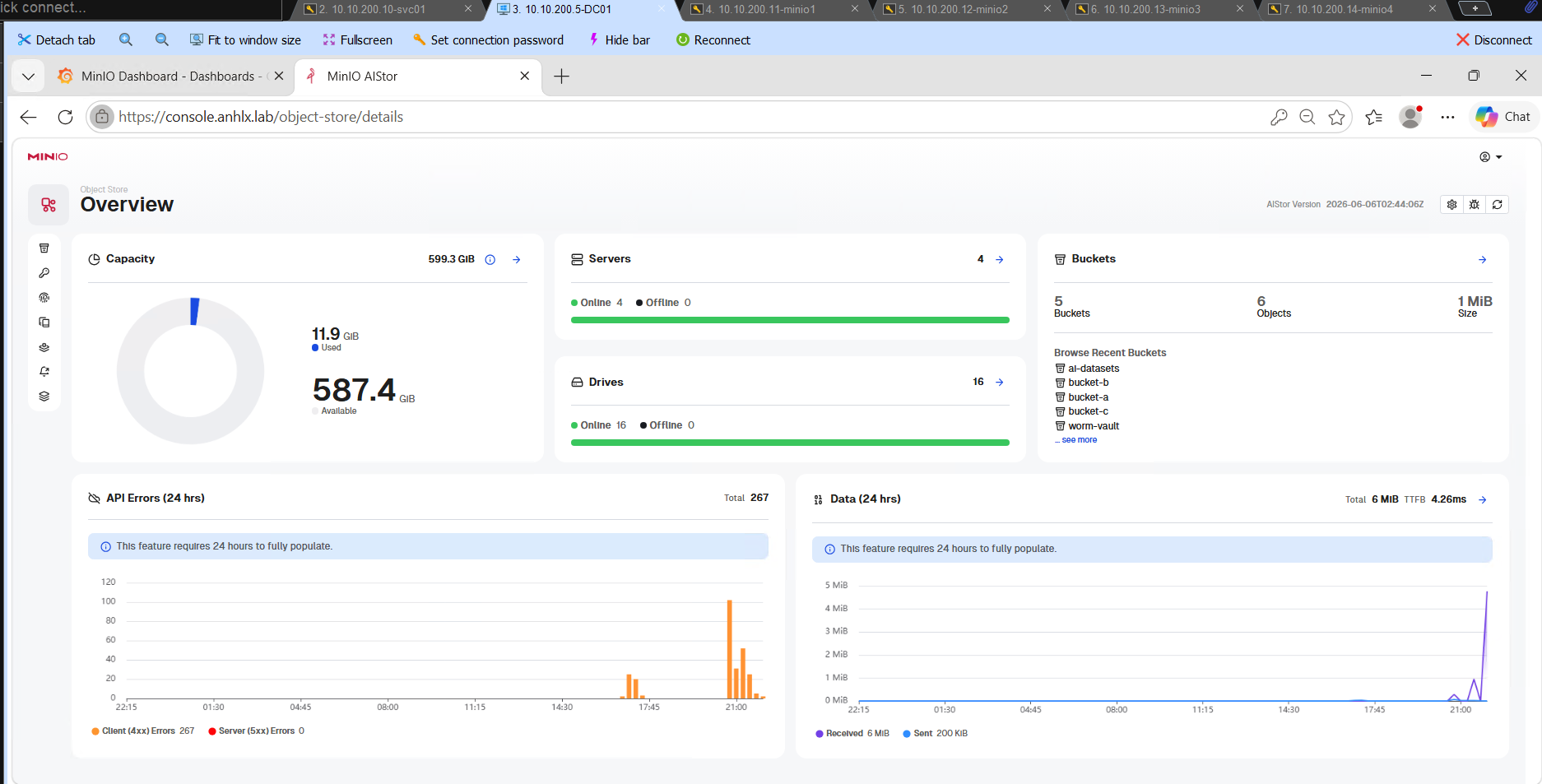

→ Vào dashboard thấy số liệu realtime: dung lượng dùng, số object, request/s, healing, 16 drives online.

Kịch bản nghiệm thu

# Hạng mục Cách kiểm Kỳ vọng
1 HA EC:4 poweroff minio4 Vẫn đọc/ghi; bật lại → tự healing
2 Giới hạn EC:4 tắt 2 node Mất quorum (minh hoạ cần nhiều node ở prod)
3 Xác thực AD (LDAPS) login alice/bob Quyền đúng theo group; kết nối verify cert
3b Console qua browser HTTPS mở https://console.anhlx.lab login AD Trang khóa xanh (cert AD CS), login alice/bob được
3c Client từ svc01 (HTTPS) mc ls adm + python boto3 list_buckets Trả kết quả, verify AD CA, không tắt TLS
4 Phân quyền riêng từng bucket login readwrite Chỉ thấy/ghi được ai-datasets
5 Versioning ghi đè + mc ls --versions Giữ nhiều version, rollback được
6 Immutable Compliance mc rm --version-id <ver> version đã lock Access Denied (WORM), kể cả root — version gốc không destroy được
7 Legal Hold set legalhold rồi xóa Không xóa được tới khi gỡ hold
8 Mã hóa khóa riêng mc stat bucket-a vs bucket-b a: SSE-KMS key-bucketA; b: SSE-KMS key mặc định (cả 2 đều mã hóa)
9 Khóa riêng vault kv list kv key-bucketA/key-bucketB tách biệt
10 Unseal thủ công restart container vault rồi vault operator unseal Nhập 3/5 key xong, KES + S3 mã hóa hoạt động lại
11 Xoay khóa tạo key mới + set lại bucket Object mới dùng key mới
12 Giám sát Grafana Số liệu cluster realtime

Lab → Production

Hạng mục Lab POC Production
Node 4 VM trên 1 host A) 8+ node bare-metal + NVMe JBOD; B) nhiều ESXi + datastore SSD/NVMe → VM minio + VMDK, anti-affinity mỗi node 1 host; C) K8s + MinIO Operator (DirectPV) — chỉ khi cần đa tenant/GitOps, đổi lại hiệu năng thấp hơn
EC EC:4 (16 ổ) EC:4/EC:6, 16 ổ/set, tách failure domain
KES 1 container ≥3 KES HA, tách host
Vault Vault đơn, unseal thủ công (file) Vault Raft HA 3 node + auto-unseal (transit/HSM/cloud KMS)
CA AD CS Enterprise Root Cùng AD CS (hoặc Subordinate CA) – không đổi
TLS HTTPS verify qua AD CA Như lab, cert autoenrollment/gia hạn tự động
Object Lock Compliance 30d Compliance theo chính sách lưu trữ (vd 7 năm), kèm Legal Hold quy trình
LB 1 HAProxy 2 HAProxy + VRRP, 2 switch 100G
Audit file/HTTP đẩy SIEM (QRadar/Elastic)

Ba hướng triển khai production:

  • Bare-metal: MinIO cài thẳng trên server vật lý + NVMe JBOD — throughput/độ trễ tốt nhất, ít tầng trung gian.
  • Ảo hóa (≥2 ESXi): mỗi ESXi host gắn SSD/NVMe local làm datastore, tạo VM minio + virtual disk (VMDK) trên datastore đó, dùng anti-affinity để mỗi minio node nằm trên một host vật lý khác → mất 1 host vẫn còn quorum. Vừa giữ được hạ tầng ảo hóa (chạy thêm workload khác trên cụm ESXi) vừa có cụm MinIO AIStor trên storage SSD/NVMe. Lab này chính là bản thu nhỏ của hướng B — chỉ khác là dồn hết VM trên 1 host nên host là SPOF.
  • Kubernetes (MinIO Operator): khai báo tenant bằng CRD, Operator tự dựng StatefulSet + PVC (dùng DirectPV / local NVMe PV để bám ổ vật lý), hợp môi trường đã chuẩn hoá K8s, cần multi-tenant self-service + GitOps. Đánh đổi: thêm tầng trừu tượng (CNI, CSI, container) → throughput/độ trễ thấp hơn bare-metal, vận hành phức tạp hơn (cần cụm K8s khỏe, quản lý vòng đời Operator, CSI cho local disk). Chỉ dùng khi thật sự cần tính khai báo/đa tenant trên K8s — ưu tiên hiệu năng thuần thì chọn A hoặc B.

Kết luận

Cluster MinIO AIStor Enterprise 4 node EC:4 đã chứng minh đủ năng lực enterprise cho khách tài chính: AD làm IAM phân quyền riêng từng bucket qua LDAPS, mã hóa at-rest với khóa riêng từng bucket qua Vault/KES, versioning + Object Lock Compliance chống ransomware ở mức root-proof. Vault ở lab unseal thủ công — bước tiếp theo khi lên production: bổ sung auto-unseal (transit/HSM/cloud KMS) cho Vault, tách KES/Vault HA, và mở rộng lên 8+ node (bare-metal NVMe hoặc VM trên cụm ESXi có datastore SSD/NVMe) — xem bảng Lab → Production.

Updated:

You May Also Enjoy

Exchange Server SE — DAG On-Premises

15 minute read

Exchange Server vẫn là lựa chọn của nhiều tổ chức khi cần kiểm soát hoàn toàn data mail — dù xu hướng migrate lên Microsoft 365 ngày càng phổ biến. Lab này m...
